Планировщик PCS 7 - Библиотеки/Блоки/Инструменты Планировщик PCS 7 используется для выполнения действий, определенных оператором в назначенное время. Он может применяться не только для уровня сервер и клиент, но также и для уровня мульти клиент.

##### Дизайн

PCS 7 планировщик состоит из двух модулей:

операторский интерфейс, который интегрирован как OCX и OS графический образ
Модуль управления задачами

Модуль управления задачами

Событиями переключения могут быть, например, команды включения/выключения, измененния уставок или пределов, иницирование вычислений или печать в заданное время. Такого рода действия определяются в "управляющей программе". Для конфигурации используется Редактор глобальных скриптов операторской станции. Это означает, что опции программирования скриптов могут быть использованы для конфигурирования. В многопользовательской системе пользователь также может иметь общий вид всей системы.

Конфигурирование задач возможно в режиме работы операторской станции!

The PCS 7-планировщик предлагает выбирать различные типы расписаний (по приоритету):

Расписание по дням (низший приоритет)
Расписание по неделям
Специальное расписание по дням
Расписание по часам (высший приоритет)

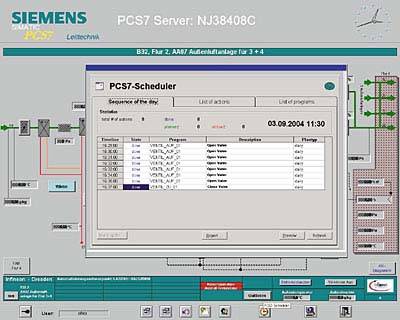

Запланированные дни могут быть назначены и сконфигурированы в своем собственном календаре. На основании всех запланированных событий генерируется ежедневное расписание. Его можно просмотреть. Выполнение происходит в фоновом режиме.

Функции

Характеристики планировщика PCS7 :

Графический интерфейс для пользователя
Интеграция в станцию оператора как OCX
Управление данными посредством баз данных (Access)
Управление и конфигурация расписанием для запуска задач, временем запуска, временем переключения
Наличие редактора скриптов для управления запускающими программами
Функциональный тест запускающих программ
Установка приоритетности запуска в соответствии с днем, неделей
Настройка календаря
Поддержка циклически выполняемых задач за заданный интервал времени
Передача сообщения оператору о выполненной процедуре
Функция отчета
Соединение с утилитой для администрирования пользователей
Автоматическая адаптация языка в зависимости от текущего языка проекта (Немецкий, Английский, Французский)

Дальнейшая информация

Siemens AG A&D SE SH 6

Tel.: +49 911 750 9110 Fax: +49 911 750 9105

Дополнительную информацию Вы можете получить в Интернете по адресу.

http://www.ad.siemens.de/sw-haus/html_00/process.htm
