Функциональный блок PCS 7 SOE для SIMATIC PCS 7 позволеят записывать события с разрешением 1 мс.
При помощи данного блока происходит синхронная запись событий по времени и оператор видит сообщения в правильной последовательности. Если происходит разрыв связи с операторской станции, то PCS 7 SOE может записать в буфер 2000 сообщений. Также есть возможность забуфферизовать 1927 сообщения в дополнительный блок данных.

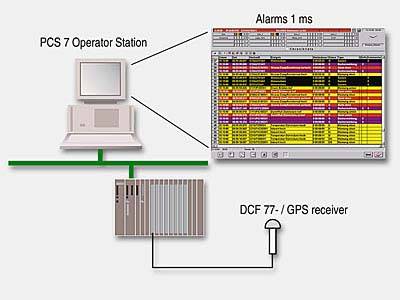

PCS 7 SOE функциональный блок требует входной модуль SICAM DI32 для записи сигнала. Также необходим внешний приемник DCF 77/GPS и модуль синхронизации SICAM MCP.
К центральной и стойке расширения станции 41х может быть подключено до 10 модулей SICAM DI32.
PCS 7 SOE конфигурируется при помощи CFC редактора в SIMATIC PCS 7.
##### Функции
SOE драйвер поддерживает:
- Индивидуальные сообщения
Каждое изменение статуса сигнального сообщения передается SIMATIC PCS 7 операторскую станцию с частотой 1мс.
- Двойные сообщения
Определяется состояние 2 сигналов, также промежуточное состояние сигналов.
- Перепад по фронту
Передается изменение сигнала с "0" на "1".
- Битовая комбинация 8/16/24/32 bit
Запись текущего состояния оборудования.
- Transformer stages
Defined and undefined states of transformer stage encoders are signaled.
- Значения счетчиков
Может быть считано с модуля до 16 значений счетчиков.
Дальнейшая информация
PCS 7 SOE
Siemens AG
A&D SE SH 6
Tel.: +49 911 750 9110
Fax: +49 911 750 9105
SICAM-Hotline
Tel.: +49 180 524 7000
E-Mail: ptd.support@siemens.com
