Rotary-piston meter 20/08 with double-pointer dial
The rotary-piston meter 20/98 has been granted official approval for custody transfer in the European Union (EU approval) and in other countries.
For applications other than for custody transfer the meter can be employed for flow rates up to max. 50 l/min (13.2 USgpm) depending on the viscosity of the liquid. The tolerance is 1% of the actual value.
Область применения
- Alcohols (96 ... 98 v/v, water-free), aromatic hydrocarbons, aliphatic hydrocarbons (mineral oil derivatives), chlorinated hydrocarbons (anhydrous)
- Fuels for internal combustion engines, diesel, heating fuel, petroleum, paraffin oil, hydraulic oils
- Silicone fluids, flushing oils, cutting oils etc.
Дизайн
The rotary-piston meter 20/08 is a fitted meter for mounting in pipelines.
- Metering mechanism
- Rotary-piston mechanism
- Casing and measuring chamber made of zinc die-cast alloy
- Rotary piston made of light alloy
- Registers
- Resettable double-pointer dial with non-resettable, 4-digit totalizer
- Scale diameter 80 mm (3.15 inch)
Технические данные
| Rotary-piston meter 20/08 with double-pointer dial | |
|---|---|
| Liquids | Lubricating oils or other liquids with a viscosity range from 0.4 to 200 mPa s, excluding liquid food |
| Permissible flow rate | |
| Min. | 1 or 1.5 l/min (0.26 or 0.4 USgpm) |
| Max. | 15 l/min (4 USgpm) |
| Flow rate ratio (qmin : qmax) | 1 : 10 |
| Minimum delivery quantity | 0.2 l (0.05 USg) |
| Error limits | |
| - for preliminary official calibration tests in the European Union | 3% of the actual value |
| - for other countries | According to the relevant regulations |
| Nom. press. | PN 10 (MWP 145 psi) |
| Max. permissible pressure loss | 3 bar (43.5 psi); at qmax and 100 mPa s (cp) the pressure loss is approx. 0.3 bar (4.35 psi) |
| Max. permissible liquid temperature | 40 °C (104 °F) |
| Permissible ambient temperature | 10 .... 50 °C (50 ... 122 °F) |
| Mounting position | Any |
| Pipe connection for liquid | Female thread G¾ DIN ISO 228/1 |
| Value per revolution of double-pointer dial | |
| - Large/small pointer | 1 l/20 l |
| - Smallest scale division | 0.01 l |
| Totalizer | |
| - End value | 9,999 l |
| - Minimum flow rate | 1 l |
| Certificate and approvals | |
| Classification according to pressure equipment directive (DRGL 97/23/EC) | For liquids of fluid gas group 1; complies with requirements of article 3, paragraph 3 (sound engineering practice SEP) |
Чертеж

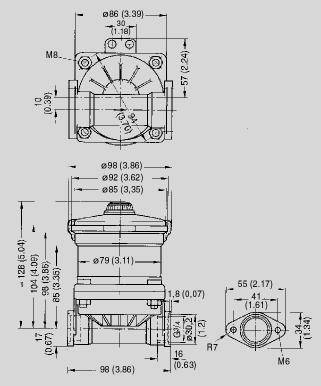

Pistol-grip meter 20/08 with double-pointer dial, dimensions in mm (inch)
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MS1113-1A | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 15 L/MIN ПРОТОК СЛЕВА НАПРАВО | 1.3 | по запросу (D) | 1 |
| 7MS1113-1B | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 10 L/MIN ПРОТОК СЛЕВА НАПРАВО | 1.3 | по запросу (D) | 1 |
| 7MS1113-1C | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 50 L/MIN ПРОТОК СЛЕВА НАПРАВО (ОПЦИИ А11 И А12 НЕ МОГУТ БЫТЬ ПОСТАВЛЕНЫ)SURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEPSURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEP | 1.3 | по запросу (D) | 1 |
| 7MS1113-2A | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 15 L/MIN ПРОТОК СПРАВА НАЛЕВО | 1.3 | по запросу (D) | 1 |
| 7MS1113-2B | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 10 L/MIN ПРОТОК СПРАВА НАЛЕВО | 1.3 | по запросу (D) | 1 |
| 7MS1113-2C | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 50 L/MIN ПРОТОК СПРАВА НАЛЕВО (ОПЦИИ А11 И А12 НЕ МОГУТ БЫТЬ ПОСТАВЛЕНЫ)----- PRESSURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEP----- PRESSURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEP | 1.3 | по запросу (D) | 1 |
| 7MS1113-3A | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 15 L/MIN ПРОТОК СНИЗУ ВВЕРХ | 1.3 | по запросу (D) | 1 |
| 7MS1113-3B | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 10 L/MIN ПРОТОК СНИЗУ ВВЕРХ | 1.3 | по запросу (D) | 1 |
| 7MS1113-3C | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 50 L/MIN ПРОТОК СНИЗУ ВВЕРХURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEPURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEP | 1.3 | по запросу (D) | 1 |
| 7MS1113-4A | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 15 L/MIN ПРОТОК СВЕРХУ ВНИЗ | 1.3 | по запросу (D) | 1 |
| 7MS1113-4B | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 10 L/MIN ПРОТОК СВЕРХУ ВНИЗ | 1.3 | по запросу (D) | 1 |
| 7MS1113-4C | КОЛЬЦЕВОЙ МЕХАНИЧЕСКИЙ СЧЕТЧИК 20/08 С ДВОЙНЫМ ИНДИКАТОРОМ МАКС. РАСХОД 50 L/MIN ПРОТОК СВЕРХУ ВНИЗ (ОПЦИИ А11 И А12 НЕ МОГУТ БЫТЬ ПОСТАВЛЕНЫ)SSURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEPSSURE EQUIPMENT DIREKTIVE F. LIQUIDS 1 ART. 3.3 SEP | 1.3 | по запросу (D) | 1 |
