Измерительный преобразователь SITRANS TK/TK-H
Компактное решение – измерительный преобразователь SITRANS TK-H с аналогичными SITRANS TK функциями и интерфейсом HART.
Этот универсальный измерительный преобразователь позволяет интегрировать измерение температуры в концепцию TIA (Totally Integrated Automation). Тем самым возможен централизованный инжиниринг, обеспечивающий экономию времени и средств пользователя. Для конфигурирования можно использовать SIMATIC PDM или иной инструмент программирования HART. Измерительный преобразователь предлагает гальваническое разделение и обеспечивает подключение термометров сопротивления, параметрических датчиков, термопар и датчиков напряжения.
Область применения
Измерительные преобразователи температуры SITRANS TK/TK-H с типом взрывозащиты „Non incendive” могут монтироваться внутри взрывоопасных зон (зона 2).
Измерительные преобразователи температуры SITRANS TK/TK-H с типом взрывозащиты „Искробезопасность” могут монтироваться внутри взрывоопасных зон (зона 1).
Функции
Измерительный преобразователь SITRANS TK/TK-H преобразует сигнал от термометров сопротивления, потенциометрических датчиков, термопар или датчиков напряжения в соответствующий характеристике сенсора подводимый сигнал постоянного тока. Благодаря своей компактной конструкции он подходит в головку зонда тип B (DIN 43 729). Коммуникационная способность через HART-протокол V 5.х SITRANS TK-H дает возможность параметрирования с ПК или HART-коммуникатором (Hand-Held-коммуникатор). У программирумых SITRANS TK параметрирование осуществляется через ПК.
Принцип работы

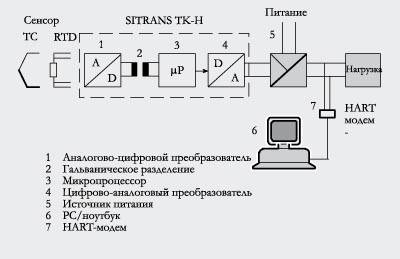

Подаваемый с потенциометрического датчика (двух-, трех-, четырехпроводная схема) или термопары сигнал измерения усиливается на входном каскаде. Пропорциональное входной величине напряжение преобразуется в аналого-цифровом преобразователе (1) в цифровые сигналы. Через гальваническое разделение (2) они попадают в микропроцессор (3). В микропроцессоре они пересчитываются в соответствии с характеристикой сенсора и прочими данными (глушение, внешняя температура и т.п.).
Подготовленный таким образом сигнал в цифрово-аналоговом преобразователе (4) преобразуется в подводимый постоянный ток 4 до 20 мА. Источник вспомогательной энергии (5) находится в контуре выходного сигнала.
Параметрирование SITRANS TK-H осуществляется через ПК, который через соединительный модуль (HART-модем) (7) подключен к двухпроводной линии. Также можно осуществлять параметрирование с помощью коммуникатора HART. Необходимые для коммуникации по HART-протоколу V 5.7 сигналы накладываются на выходной ток по методу частотной коммутации (FSK, Frequency Shift Keying).
Технические данные
| Вход | |
|---|---|
| Термометр сопротивления | |
| Измеряемая величина | температура |
| Тип входа | |
| - по DIN IEC 751 | Pt25 до Pt1000 |
| - по JIS C 1604 | Pt25 до Pt1000 |
| - по DIN IEC 751 | Ni25 до Ni1000 |
| Cu25 до Cu1000 | |
| Характеристика | линейная по температуре |
| Тип подключения | 2-х, 3-х или 4-х проводное |
| Потенциометрический датчик | |
| Измеряемая величина | омное сопротивление |
| Граница измерения | 2200 Ω |
| Характеристика | линейная по сопротивлению или программируемая (TK) |
| Тип подключения | 2-х, 3-х или 4-х проводное |
| Термопары | |
| Измеряемая величина | температура |
| Тип входа | |
| - по DIN IEC 584-1 | тип B, E, J, K, R, S, T |
| - по DIN 43 710 | тип L, U |
| - по DIN 4937 | тип N |
| - по ASTM 988 | тип C, D |
| Характеристика | линейная по температуре |
| Термокомпенсация | внутренняя, внешняя с Pt100 или внешняя с фиксированным значением |
| Милливольтный датчик | |
| Измеряемая величина | постоянное напряжение |
| Граница измерения | 1100 mV |
| Характеристика | линейная по напряжению или программируемая (TK) |
| Перегрузочная способность входа | -0.5 до +35 V DC |
| Входное сопротивление | ≥ 1 MΩ |
| Выход | |
| Выходной сигнал | 4 до 20 mA, 2-х проводный |
| Коммуникация для | по HART V 5.x |
| Точность измерения | |
| Цифровая погрешность измерения | см. „Цифровая погрешность измерения“ |
| Ошибка аналогового выхода | < 0.1 % интервала измерения |
| Ошибка внутренней клеммы термокомпенсации | < 0.5 K (0.9 °F) |
| Температурный дрейф | ±0.01%/°C (0.0056%/°F), тип. ±0.003%/°C (0.0016%/°F) |
| Влияние питания на интервал измерения и нулевую точку | < 0.005% интервала измерения/V |
| Долговременный дрейф | < 0.03% за первый месяц |
| Рабочие условия | |
| Внешние условия | |
| Внешняя температура | -40 до +85 °C (-40 до 185 °F) |
| Отн. влажность воздуха | < 98%, конденсат |
| Электромагнитная совместимость | |
| - помехоустойчивость | Acc. to EN 61 326 |
| - излучение помех | Acc. to EN 50 081-2 |
| Конструктивные особенности | |
| Вес | 50 g (0.11 lb) |
| Размеры | см. „Габаритные чертежи“ |
| Материал | пластик, залитый |
| Питание | |
| для SITRANS TK | 6.5 до 35 V DC (30 V для EEx ia) |
| для SITRANS TK-H | 8 до 35 V DC (30 V для EEx ia) |
| Гальваническое разделение | между входом и выходом |
| - контрольное напряжение | U eff = 3.75 kV, 50 Hz, 1 мин |
| - изоляция | 500 Vac |
| Сертификаты и допуски | |
| Взрывозащита ATEX | |
| - тип взрывозащиты „Искробезопасность” | II 1 G EEx ia IIC T5/T6 |
| - сертификат проверки промышленных образцов ЕС | DEMKO 03 ATEX 134603X |
| - проверен по Ex для зоны 2n | II 3 G EEx nA IIC T5/T6 |
| - сертификат проверки промышленных образцов ЕС | DEMKO 03 ATEX 134604X |
| Требования к аппаратным и программ. средствам для ПО параметрирования SIPROM TK для SITRANS TK и TK | |
| Персональный компьютер | - IBM-совместимый, 486 или выше - 3 1/2“ дисковод дискет - жесткий диск с около 5 MB свободной памяти - мин. 4 MB RAM опер. памяти - графический адаптер VGA (или совместимый) с мин. 16 цветами - один свободный последовательный интерфейс - мышь или совместимое указательное устройство и принтер (рпекомендуется) |
| Операционная система ПК | MS-DOS от V 5.0, MS-Windows отV 3.1 |
| SIMATIC PDM для SITRANS TK-H | см. "Оборудование“, "SIMATIC PDM“ |
Заводская установка:
- Pt100 (IEC 751) с 3-х проводным подключением
- диапазон измерения: 0 ... 100 °C
- выход при обрыве зонда: 23 мА
Цифровая погрешность измерения
Термометр сопротивления
| Вход | Диапазон измерения | Мин. интервал измерения | Цифровая точность | ||
|---|---|---|---|---|---|
| °C (°F) | °C | (°F) | °C | (°F) | |
| Pt25 до Pt500 | -200 ... + 850 (-328 ... +1562) | 10 | (18) | 0,1 | (0.18) |
| Pt501 до Pt1000 IEC | -200 ... + 350 (-328 ... +662) | 10 | (18) | 0,1 | (0.18) |
| Ni 25 до Ni1000 | -50 ... + 250 (-58 ... +482) | 10 | (18) | 0,1 | (0.18) |
| Cu25 до Cu1000 | -50 ... + 200 (-58 ... +392) | 10 | (18) | 0,1 | (0.18) |
Потенциометрический датчик
| Вход | Диапазон измерения | Мин. интервал измерения | Цифровая точность |
|---|---|---|---|
| Ω | Ω | Ω | |
| Сопротивление | 0 ... 390 | 5 | 0,05 |
| Сопротивление | 0 ... 2200 | 25 | 0,25 |
Термопары
| Вход | Диапазон измерения | Мин. интервал измерения | Цифровая точность | |||
|---|---|---|---|---|---|---|
| °C | (°F) | °C | (°F) | °C | (°F) | |
| тип B | - 500 ... +1820 | (+932 ... +3308) | 50 | (90) | 2 | (3.6) |
| тип C | 0 ... +2300 | (+32 ... +4172) | 100 | (180) | 2 | (3.6) |
| тип D | 0 ... +2300 | (+32 ... +4172) | 100 | (180) | 2 | (3.6) |
| тип E | -250 ... +900 | (-418 ... +1652) | 50 | (90) | 1 | (1.8) |
| тип J | -210 ... +1200 | (-346 ... +2192) | 50 | (90) | 1 | (1.8) |
| тип K | -230 ... +1370 | (-382 ... +2498) | 50 | (90) | 1 | (1.8) |
| тип L | -200 ... +900 | (-328 ... +1652) | 50 | (90) | 1 | (1.8) |
| тип N | -200 ... +1300 | (-328 ... +2372) | 50 | (90) | 1 | (1.8) |
| тип R | 0 ... +1750 | (+32 ... +3182) | 100 | (180) | 2 | (3.6) |
| тип S | 0 ... +1750 | (+32 ... +3182) | 100 | (180) | 2 | (3.6) |
| тип T | -220 ... +400 | (-364 ... +752) | 40 | (72) | 1 | (1.8) |
| тип U | -200 ... +600 | (-328 ... +1112) | 50 | (90) | 1 | (1.8) |
Милливольтный датчик
| Вход | Диапазон измерения | Мин. интервал измерения | Цифровая точность |
|---|---|---|---|
| mV | mV | μV | |
| Милливольтный датчик | - 10 ... + 70 | 2 | 40 |
| Милливольтный датчик | - 100 ... + 1100 | 20 | 400 |
Чертеж
SITRANS TK/TK-H, размеры в мм (дюймах)
Схема подключения
Разводка соединений

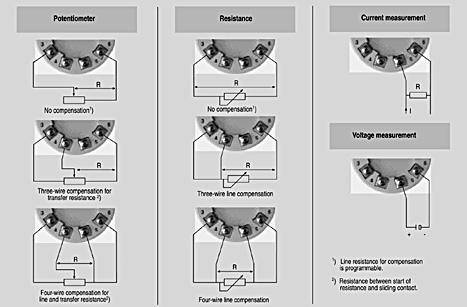

Разводка соединения сенсора

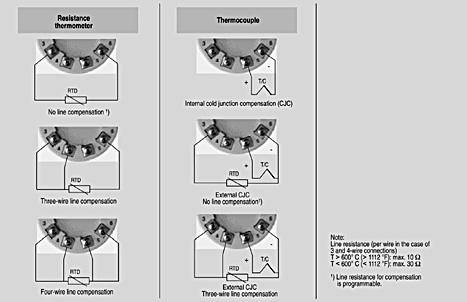

Разводка соединения сенсора (продолжение)
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7MF4997-1DA | HART-МОДЕМ С ИНТЕРФЕСОМ RS232 ДЛЯ ПОДКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНЫХ ДАТЧИКОВ С HART-ПРОТОКОЛОМ К КОМПЬЮТЕРУ | 0.1 | 3 - 5 недель (A) | 1 |
| 7MF4997-1DB | HART-МОДЕМ С USB-ИНТЕРФЕСОМ ДЛЯ ПОДКЛЮЧЕНИЯ ИЗМЕРИТЕЛЬНЫХ ДАТЧИКОВ С HART-ПРОТОКОЛОМ К КОМПЬЮТЕРУ | 0.1 | 3 - 5 недель (A) | 1 |
| 7NG3092-8KA | ADAPTER FOR RAIL MOUNTING OF HEAD MOUNTED TRANSMITTERS (5 PCS.) | 0.06 | 3 - 5 недель (A) | 1 |
| 7NG3190-6KB | МОДЕМ ДЛЯ SITRANS TK | 0.3 | 3 - 5 недель (A) | 1 |
| 7NG3190-8KB | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SIPROM TK ДЛЯ SITRANS TK | 0.08 | 4 - 6 недель (B) | 1 |
| A5E00226012 | INSTRUCTION MANUAL FOR SITRANS TK/TK-H, 7NG312*-*JN01 GERMAN AND ENGLISH. | 0.1 | 4 - 6 недель (B) | 1 |
