Измерительный преобразователь температуры SITRANS TF2 объединяет три компонента в одном приборе:
- термометр сопротивления Pt100 в защитной трубке из нерж. стали,
- корпус из нерж. стали с высоким классом защиты и
- встроенный, параметрируемый тремя клавишами измерительный преобразователь с ЖКД.
Используется для индикации и контроля измеренной температуре в месте установки.
Существует осевая и радиальная версия SITRANS TF2.
Особенности
- прочный корпус из нерж. стали с двумя вариантами соединения
- высокая точность измерения
- точная индикация с разрешением в 1/100 °C в макс. диапазоне измерения
- параметрируемые диапазоны измерения от -50 до +200 °C
- по заказу также возможны другие длины и материалы защитной трубки
- защитная трубка из нерж. стали с высокой химической стойкостью
- сигнализация +/- превышения предельного значения на ЖКД, а также с помощью красного светоиндицирующего диода (СИД)
Область применения
SITRANS TF2 используется для индикации и контроля измеренной температуре в месте установки. Сферами применения являются все технологические области, например:
- Химия
- Энергетика
- тепло от системы централизованного теплоснабжения
- водоснабжение
- станции очистки сточных вод
- пищевая промышленность
- металлургическая и цементная промышленность
- фармацевтика
- биотехнология
Дизайн
SITRANS TF2 имеет корпус из нерж. стали (∅ 80 мм) с защитным стеклом. Защитная трубка из нерж. стали с ввинчивающейся цапфой G1/2B содержит датчик температуры Pt100. Благодаря использованию нерж. стали защитная трубка имеет высокую химическую стойкость, что означает высокую защиту датчика температуры от внешних воздействий.
Защитная трубка стандартно поставляется с длинами 170 мм или 260 мм. По заказу также возможны другие длины и материалы защитной трубки. Материал защитной трубки также может выбираться заказчиком.
На задней стороне корпуса находится электрическое соединение для питания с помощью токовой петли 4 ... 20 мА. Соединение осуществляется через штекерный разъем по EN 175301-803A.
На передней стороне корпуса находится 5-значный дисплей за стеклянной крышкой. Под дисплеем находятся 3 клавиши для параметрирования SITRANS TF2. Над дисплеем находится зеленый и красный СИД для индикации рабочего состояния.
SITRANS TF2 поставляется в двух вариантах (см. „Габаритные чертежи“):
- В радиальном исполнении (тип A) дисплей расположен параллельно защитной трубке. Дисплей может поворачиваться макс. ±120° по отношению к защитной трубке.
- В осевом исполнении (тип B) дисплей располагается под прямым углом к защитной трубке. Дисплей может поворачиваться на 360° по отношению к защитной трубке.
Функции

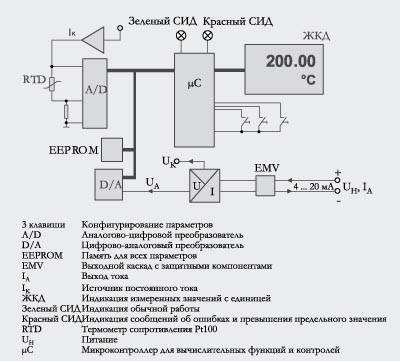

Принцип работы
Питание внешнего датчика температуры Pt100 осуществляется из источника постоянного тока Ik. Тем самым через датчик создается соответствующее температуре падение напряжения.
Падение напряжения преобразуется на аналогово-цифровом преобразователе (A/D) в цифровой сигнал.
В микроконтроллере (µC) цифровой сигнал линеаризуется и оценивается согласно зафиксированным в EEPROM данным. Подготовленные значения индицируются на дисплее.
Кроме этого значения через цифрово-аналоговый преобразователь (D/A) и преобразователь напряжения/ток (U/I) преобразуются в линейный по температуре сигнал тока IA (4 ... 20 мА).
Дисплей
Индикация
SITRANS TF2 имеет 5-ти значный дисплей за стеклянной крышкой. На дисплее показывается следующая информация:
- измеренная температура
- единица (°C, °F, °R или K или мА или %)
- +/- превышение предельного значения, сигнализация через СИД и стрелочные символы на дисплее
Установки
Установка SITRANS TF2 осуществляется через 3 клавиши управления за стеклянной крышкой под дисплеем.
С помощью клавиши „M“ происходит выбор режима работы. Имеются следующие режимы работы:
- измеренное значение
- пароль
- единица измерения
- начало и конец диапазона измерения
- верхнее и нижнее предельное значение
- смещение
- калибровка выходного тока
- верхняя и нижняя границы насыщения тока
- электрическое демпфирование
С помощью двух других клавиш устанавливаются значения в отдельных режимах работы.
Контроль
Для контроля установленного диапазона измерения и состояния над дисплеем располагается два СИД:
- Зеленый СИД сигнализирует, что измеренная температура лежит в пределах установленных предельных значений.
- Красный СИД светится, если измеренная температура лежит вне установленных предельных значений и в случае ошибки.
Технические данные
| Принцип измерения | |
|---|---|
| Термометр сопротивления | Pt100 класс B по DIN IEC 751 |
| Вход | |
| Измеряемая величина | температура |
| Макс. диапазон измерения | -50 °C до +200 °C (-58 до +392 °F) |
| Мин. интервал измерения | 50 K (90 °F) |
| Выход | |
| Выходной сигнал | 4 до 20 mA, 2-х проводный |
| Нижняя граница тока | мин. 3.6 mA |
| Верхняя граница тока | макс. 23 mA |
| Выход защищен от | спутывания полюсов, перенапряжения и короткого замыкания |
| Макс. нагрузка | (UH - 12 V) / 0.023 A |
| Характеристика | линейная по температуре |
| Точность измерения | |
| Погрешность измерения при 23 °C ± 5 K (73.4 ± 9 °F) 23 °C ± 5 K (73.4 ± 9 °F) | < ± (0,45 K + 0,2% от конечного значения в K + 1 разряд в K) (< ± (0.81 °F + 0.2% от конечного значения в °F + 1 разряд в F) |
| Время цикла измерения | ≤ 100 мсек |
| Воздействие температуры | < ± 0.15%/10 K (< ± 0.15%/18 °F) |
| Воздействие питания | < ±0,01% от конечного значения / V |
| Вибрационное воздействие | < ±0.05%/g до 500 Гц во всех направлениях (по IEC 68-2-64) |
| Условия использования | |
| Внешние условия | |
| Внешняя температура | -25 до +85 °C (-13 до +185 °F) |
| Диапазон температур для лучшей считываемости для лучшей считываемости | -10 до +70 °C (14 до 158 °F) |
| Температура хранения | -40 до +85 °C (-40 до +185 °F) |
| Класс защиты | IP65 до EN 60529 |
| Электромагнитная совместимость | EN 61326/A2 приложение A (2001) |
| Индикация и управление | |
| Дисплей | ЖКД, макс. 5 разрядов, высота цифр 9 мм |
| Разрешение при макс. диапазоне измерения | 0.01 °C (0.01 °F) |
| Место десятичной запятой | свободно параметрируется |
| Предельные значения | свободно параметрируется |
| Индикация превышения предельного значения | Красный СИД и сигнализация на ЖКД (символ ↑ /символ ↓ при +/- превышении) |
| Параметрирование | через 3 клавиши |
| Единицы | мА или % или Ω или физическая величина: °C, °F, °R, K |
| Демпфирование | между 0,1 и 100 сек (размер шага: 0,1 сек) свободно параметрируется |
| Конструктивные особенности | |
| Вес | ≈ 0.7 kg (≈ 1.54 lb) |
| Материал частей, не соприкасающихся с измеряемым веществом | |
| - Полевой корпус | ∅ 80 мм, нерж. сталь 1.4016 |
| - Крышка | нерж. сталь 1.4016 со стеклом |
| Материал частей, соприкасающихся с измеряемым веществом | |
| - Защитная трубка | по DIN 43772 форма 8 (март 2000), ∅ 14 x 1,5 мм, нерж. сталь (материал Nr. 1.4571/316Ti) |
| - Ввинчивающаяся цапфа на защитной трубке | G1/2B по DIN 3852-2 форма A, нерж. сталь (материал Nr. 1.4571/316Ti) |
| Измерительная вставка | Длина, соответствующая заказанной защитной трубке, нерж.сталь |
| Подключение дисплея к защитной трубке | радиальное (тип A), повортное на макс. ±120° (α) |
| осевое (тип B), поворотное макс. на ±360° | |
| Длина защитной трубки (U1) | 170 мм (6.70 дюйма) 260 мм (10.24 дюйма) |
| Электрическое соединение | через 2-полюсный штекерный разъем с вводом кабеля M16x1,5 по EN 175301-803A, пластик |
| Питание | |
| Напряжение на клеммах измерительного преобразователя давления (UH) | 12 до 30 V DC |
| Пределы использования | |
| Давление | макс. 40 бар (580 psi) |
Чертеж
SITRANS TF2, размеры в мм (дюймах)
Схема подключения
SITRANS TF2, схема соединения
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7NG3140-..... | ТЕРМОПРЕОБРАЗОВАТЕЛЬ С Ж/К ДИСПЛЕЕМ SITRANS TF2, IP65 STAINLESS STELL HOUSING. SENSOR PT100 ACC. TO DIN IEC 751. MEASUREMENT RANGE: -50 C ... + 200 C, WITH LOCAL PARAMETRIZATION. OUTPUT: 4...20MA, 2-WIRE СИСТЕМА | 0.7 | по запросу (D) | 1 |
