Измерительный преобразователь температуры для сенсоров Pt100
Для измерений Pt100 предлагается SITRANS TK-L, который, благодаря отказу от гальванического разделения и универсальному подключению сенсоров, представляет собой недорогую альтернативу.
Для параметрирования используется ПО SIPROM TK в комбинации с модемом для SITRANS TK.
Благодаря очень компактной конструкции SITRANS TK-L подходит для дооснащения мест измерения или для замены аналоговых измерительных преобразователей.
Измерительный преобразователь поставляется как в не Ех- исполнении, так и для использования во взрывоопасных зонах.
Область применения
Измерительные преобразователи температуры SITRANS TK-L с типом взрывозащиты „Non incendive“ могут монтировать внтури взрывоопасных зон (зона 2).
Измерительные преобразователи температуры SITRANS TK-L с типом взрывозащиты „Искробезопасность“ могут монтировать внутри взрывоопасных зон (зона 1).
Функции
Измерительный преобразователь SITRANS TK-L преобразует сигнал от термометров сопротивления Pt100 в подводимый сигнал постоянного тока, соответствующий характеристике сенсора. Благодаря компактной конструкции он вставляется в головку зонда типа B (DIN 43 729).У программируемых SITRANS TK-L параметрирование осуществляется при помощи ПК

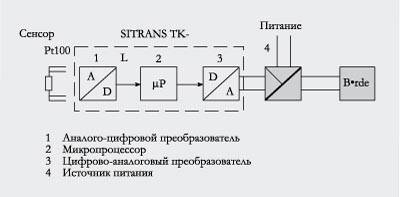

Принцип работы
Подаваемый с Pt100 (двух-, трех- или четырехпроводная схема) сигнал измерения усиливается на входном каскаде. Пропорциональное входной величине напряжение после этого преобразуется в аналого-цифровом преобразователе (1) в цифровые сигналы. В микропроцессоре (2) они пересчитываются в соответствии с характеристикой сенсора и прочими параметрами (демпфирование, сопротивлении линии и т.п.).
Подготовленный таким образом сигнал преобразуется в цифрово/аналоговом преобразователе (3) в подводимый постоянный ток от 4 до 20 мА. Источник питания (4) находится в контуре выходного сигнала.
Технические данные
| Вход | |
|---|---|
| Термометр сопротивления | |
| Измеряемая величина | температура |
| Тип входа | Pt 100 (DIN IEC 751) |
| Характеристика | линейная по температуре |
| Тип подключения | 2-х, 3-х или 4-х проводное |
| Разрешение | 14 бит |
| Точность измерения | |
| - интервал измерения < 250 °C | < 0.25 °C (0.45 °F) |
| - интервал измерения > 250 °C | < 0.1% интервала измерения |
| Повторяемость | < 0.1 °C (0.18 °F) |
| Ток измерения | 0.3 mA |
| Цикл измерения | < 0.7 s |
| Диапазон измерения | -200 ... 850 °C (-328 до +1562 °F) |
| Интервал измерения | > 25 °C (45 °F) |
| Единица | °C или °F |
| Смещение | программируется, макс. 10 °C (18 °F) |
| Сопротивление кабеля | макс. 20 Ω/кабель |
| Перегрузочная способность | DC ± 35 V |
| Подавление помех | 50 и 60 Hz |
| Выход | |
| Выходной сигнал | 4 ... 20 mA, 2-х проводный |
| Питание | DC 8 до 35 V (28 V при Ex) |
| Пределы недо-/перерегулирования | 3.5/23 mA (программируется) |
| Время фильтрации | 0 ... 30 с |
| Защита | от перепутывания полюсов |
| Разрешение | 12 bit |
| Точность | < 0.1% интервала измерения |
| - влияние питания | < 0.01% интервала измерения/V |
| - температурный дрейф | тип. 0,003%/°C (0,0016%/°F) макс. 0,01%/°C (0,0056%/°F) |
| Рабочие условия | |
| Внешние условия | |
| Внешняя температура | -40 ... +85 °C (-40 до +185 °F) |
| Отн. влажность воздуха | < 98%, конденсат |
| Электромагнитная совместимость | |
| - помехоустойчивость | по EN 50082-2 |
| - излучение помех | по EN 50081-1 |
| Конструктивные особенности | |
| Вес | 50 g (0.11 lb) |
| Размеры | см. „Габаритные чертежи“ |
| Материал | пластик, залитый |
| Класс защиты | |
| - Корпус | IP40 |
| - Клеммы | IP00 |
| Сертификаты и допуски | |
| Взрывозащита ATEX | |
| - тип взрывозащиты „Искробезопасность“ | ATEX II 1 G EEx ia IIC T4 |
| - сертификат проверкипромышленных образцов ЕС | DEMKO 01 ATEX 129483 X |
| - тип взрывозащиты „non incendive“ | ATEX II 3G EEx nA IIC T4 |
| - сертификат проверки промышленных образцов ЕС | DEMKO 01 ATEX 129482 X |
| Требования к аппаратным и программным средствам для ПО параметрирования SIPROM TK для SITRANS TK и TK-L | |
| Персональный компьютер | - IBM-совместимый, 486 или выше - 3 1/2“ дисковод дискет - жесткий диск с около 5 MB свободной памяти - мин. 4 MB RAM опер. памяти - графический адаптер VGA (или совместимый) с мин. 16 цветами - один свободный последовательный интерфейс - мышь или совместимое указательное устройство и принтер (рпекомендуется) |
| Операционная система ПК | MS-DOS от V 5.0, MS-Windows от V 3.1 |
Заводская установка:
- Pt100 (IEC 751) с 3-х проводным подключением
- диапазон измерения: 0 ... 100 °C
- выход при обрыве зонда: 23 мА

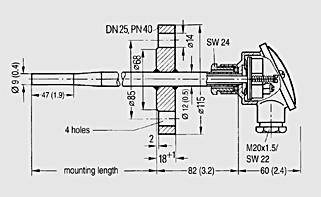

Чертеж
SITRANS TK-L, размеры в мм (дюймах)
Схема подключения
Разводка соединений

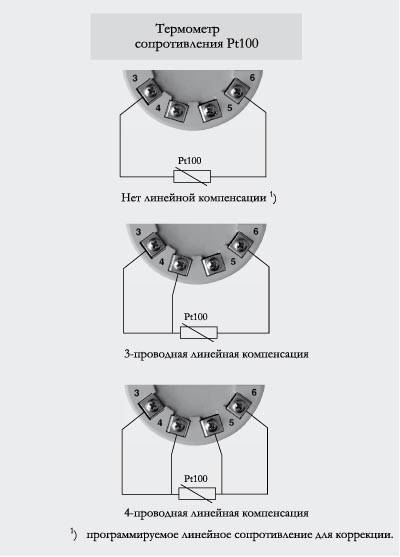

Разводка соединений сенсора
Заказные данные [PDF]
.
Для просмотра информации в формате PDF необходимо установить Adobe Acrobat Reader.
Заказные данные
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7NG3120-0JN00 | ТЕРМОПРЕОБРАЗОВАТЕЛЬ SITRANS TK-L ДЛЯ PT100 ДЛЯ МОНТАЖА В ГОЛОВКУ СЕНСОРА TYP B; ДВУХПРОВОДНЫЙ 4-20 MA; ПРОГРАММИРУЕМЫЙ; БЕЗ ГАЛЬВАНИЧЕСКОЙ РАЗВЯЗКИ | 0.075 | 3 - 5 недель (A) | 1 |
| 7NG3122-0JN00 | ТЕРМОПРЕОБРАЗОВАТЕЛЬ SITRANS TK-L ДЛЯ PT100 ДЛЯ ВСТРАИВАНИЯ В ГОЛОВКУ СЕНСОРА TYP B; ДВУХПРОВОДНЫЙ 4-20 MA; ПРОГРАММИРУЕМЫЙ; БЕЗ ГАЛЬВАНИЧЕСКОЙ РАЗВЯЗКИ; С ВЗРЫВОЗАЩИТОЙ | 0.075 | 3 - 5 недель (A) | 1 |
Аксессуары
| Заказной № | Описание | Вес (кг) | Доставка | Мин. зак. (шт) |
|---|---|---|---|---|
| 7NG3092-8KA | ADAPTER FOR RAIL MOUNTING OF HEAD MOUNTED TRANSMITTERS (5 PCS.) | 0.06 | 3 - 5 недель (A) | 1 |
| 7NG3190-6KB | МОДЕМ ДЛЯ SITRANS TK | 0.3 | 3 - 5 недель (A) | 1 |
| 7NG3190-8KB | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SIPROM TK ДЛЯ SITRANS TK | 0.08 | 4 - 6 недель (B) | 1 |
