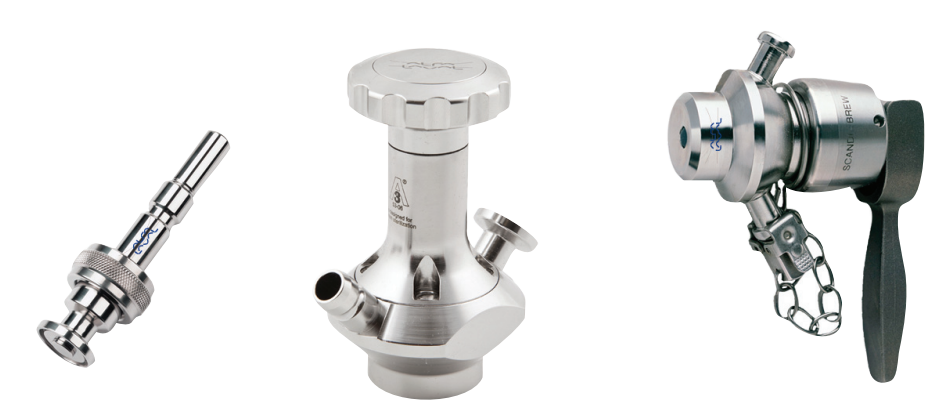

Пробоотборные клапаны - обеспечивающие стерильный и асептический пробоотбор

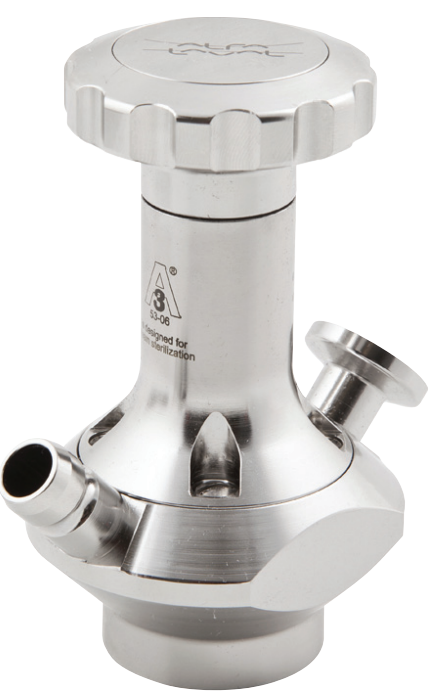

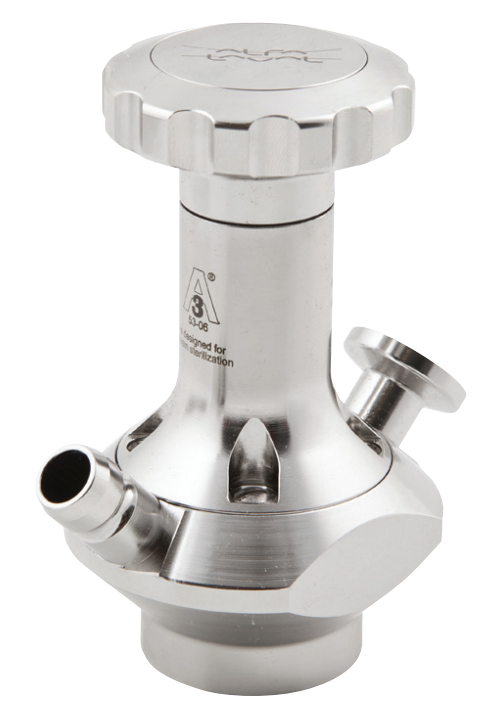

Уникальный клапан отбора проб двойное седло
Данный проба отборный клапан отбора проб разработан специально для пищевой, фармацевтической и биотехнологической промышленности. Клапан пробоотбора оснащен двойным седлом, что делает возможной стерилизацию всего седла между отборами проб, устраняя тем самым риск перекрестного загрязнения
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура
Диапазон температуры: . . . . . 1°C - 130°C
Макс. температура стерилизации,
сухой пар (2 бар): . . . . . . . . . . 121°C
Пар должен быть сухим, поскольку конденсат повреждает мембранное
уплотнение. Рекомендуется заменять мембранное уплотнение после 500
взятия проб/стерилизаций или согласно условиям работы или опыту.
Давление
Макс. рабочее давление: . . . . . . . . . . 600 kПа (6,0 бар)
Мин. рабочее давление: . . . . . . . . . . .0kПа (0,0 бар
Клапаны отбора проб двухседельные изготавливаются трех размеров:
Размер 4 для продуктов с низкой вязкостью, таких как вода, пиво, вино и натуральное молоко. Вязкость: (cP) 0100. Макс. размер частиц: 2,5 мм (0,098 дюйма)
Размер 10 для продуктов с высокой вязкостью, таких как йогурт, сироп и мороженое. Вязкость: (cP) 01000. Макс. размер частиц: 7 мм (0,276 дюйма)
Размер 25 для продуктов с очень высокой вязкостью, таких как джем. Максимальный размер частиц: 20 мм (0,787 дюйма)
| Корпусы клапанов: | Головки клапанов: | |||
|---|---|---|---|---|
| - | На резервуаре (сварка) | - | Рукоятка | |
| - | Труба с фланцем (сварка) | - Пневматический привод (подача воздуха 5-8 бар) | ||
| - | Tri-clamp | Принадлежности: | ||
| Дополнительно: | ||||
| - | См. листовку для заказа |
- Горизонтальное седло трубы (сварка)
| - | Вертикальное седло трубы (сварка) | 2.9 |
|---|---|---|
| - | Varivent |
Принципы работы
Новый уровень точности благодаря новой запатентованной технологии.
Конструкция по односедельной технологии обеспечивает полную стерилизацию. В закрытом положении мембранное уплотнение соприкасается с седлом клапана. Эти точки соприкосновения практически невозможно очистить вследствие плотного сжатия поверхностей, поэтому на них могут скапливаться остатки продуктов и микроорганизмы. Для создания дополнительных возможностей обеспечения более репрезентативного образца Alfa Laval рекомендует двухседельную технологию.
Двухседельные клапаны отбора проб Unique предназначены для действительно стерильного отбора проб. Двухседельный клапан отбора проб имеет три положения: открытое, закрытое и стерилизация.
Клапан отбора проб Unique – односедельный
Общее описание
Клапан отбора односедельный проб Unique - это клапан с одним седлом, обеспечивающий стерилизацию до и после взятия каждой пробы. Корпус клапана и соединяющие детали изготовлены из одного куска материала, что устраняет риск трещин и сварочных пор.
Принцип работы
Стерилизация Когда клапан закрыт, канал между отверстиями клапана открыт для стерилизации. При использовании пара рекомендуется малый клапан сброса давления (опция) на выходе. Отбор проб Когда клапан открыт, шток и мембранное уплотнение втянуты, позволяя жидкости проходить.
Типовая конструкция
Клапан состоит из трех деталей: корпуса клапана, исполнительного механизма и мембранного гнезда. Резиновое мембранное уплотнение расположено на штоке исполнительного механизма и используется как растягиваемая пробка. Корпуса клапана и исполнительные механизмы взаимозаменяемы. Клапан с одним седлом может быть модернизирован до клапана с двумя седлами с помощью набора для модернизации - см. листовку для заказа принадлежностей.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | |||
|---|---|---|---|---|
| Температура | Материалы | |||
| Диапазон температуры: . . . . . . . . . . . | 1°C - 130°C | Корпус клапана: . . . . . . | . . . . .1.4404 | (316L) с серт. 3.1 |
| Макс. температура стерилизации, | Привод: ........... | . . . . .1.4301 | (304), 1.4404 (316L) | |
| сухой пар(2бар) ................ | 121°C | Мембранное уплотнение: | . . . . . EPDM, силикон |
Пар должен быть сухим, поскольку конденсат повреждает мембранное
уплотнение. Рекомендуется заменять мембранное уплотнение после 500
взятий проб/стерилизаций или согласно условиям работы или опыту.
Давление
Макс. рабочее давление: . . . . . . . . . . 600 kПа (6,0 бар)
Мин. рабочее давление: . . . . . . . . . . . 0 kПа (0,0 бар)
Мембранный клапан отбора проб SB
Общее описание

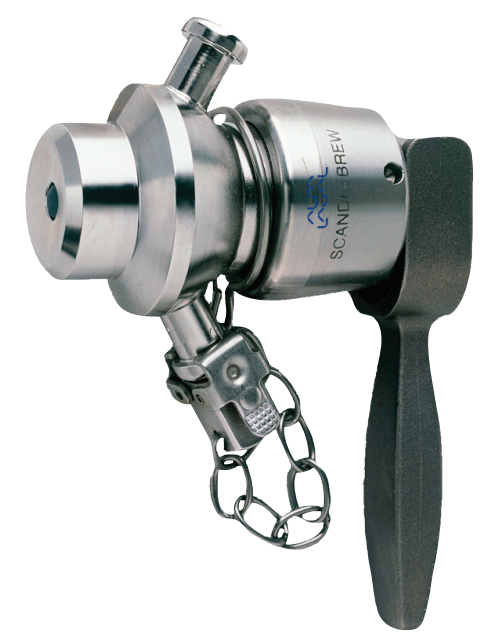

Мембранный клапан отбора проб используется для отбора проб из танков и трубопроводов в стерильных условиях. Стерилизация клапана осуществляется на месте с помощью спирта или пара. Укрепление мембраны непосредственно на продукте обеспечивает представительность пробы, что ограждает повторяющиеся результаты от вторичного загрязнения.
Принцип работы
Перед открыванием клапана на верхний отрезок шланга следует одеть заглушку. После этого рукоятка перемещается в горизонтальное положение до достижения требуемого расхода через нижний выпуск. При перемещении рукоятки обратно в вертикальное положение клапан закрывается, и при необходимости рукоятка может быть удалена. Асептический отбор проб возможен через специальный клапан с микропортом. При снятии красной заглушки игла для подкожных инъекций может вводиться через специальный канал в мембрану и осуществлять асептический отбор проб при закрытом клапане. После отбора проб клапан следует промыть водой или спиртом. Стерилизация должна производиться спиртом или паром.
