Кислотостойкие насосы

Технические описания двух серий насосов Alfa Laval: центробежные кислотостойкие насосы GM и GM-A и жидкостно-кольцевые насосы MR-166S, -185S, -200S, -300. Насосы предназначены для пищевой, химической и фармацевтической промышленности; серия MR — в первую очередь для возвратных линий безразборных моек (CIP) и перекачивания жидкостей с воздухом/газом. Приведены конструкция, материалы, эксплуатационные данные, размеры, варианты соединений и данные для оформления заказа.

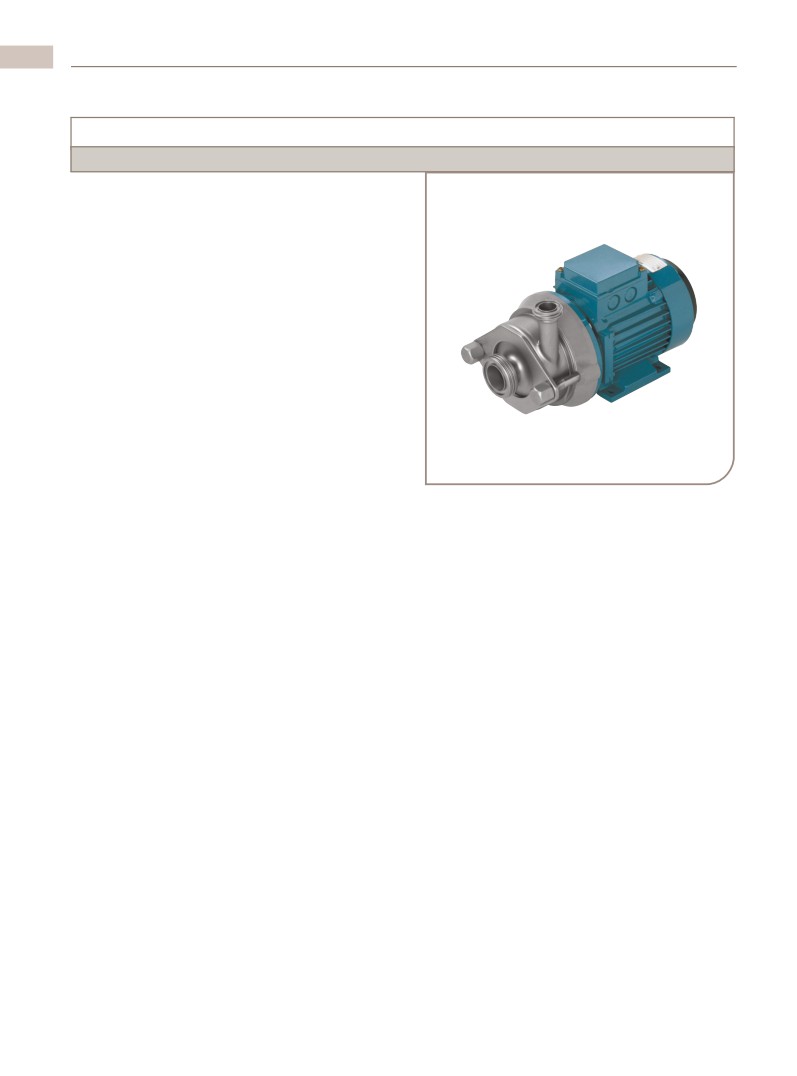

Центробежные насосы GM и GM-A Центробежные насосы 4.1 kyобежные насосы GM и GM-A The Smallest Pump Choice Область применения Центробежный насос GM предназначен для применения в пищевой, химической, фармацевтической и других отраслях, где требуется кислотостойкая сталь. Типовая конструкция GM: Корпус насоса и вал из кислотостойкой нержавеющей стали 1.4404 (316L). Рабочее колесо из усиленного стекловолокном нейлона (макс. 80oC). Шпильки и гайки корпуса насоса из нержавеющей стали. Адаптер и втулки из пластмассы. GM-A: Корпус насоса, вал и крыльчатка из кислотостойкой стали 1.4404 (316L). Гайки, скобы и адаптер из нержавеющей стали. Уплотнения изготовлены из нитрила (NBR). Уплотнение вала Оба уплотнения состоят из стационарных уплотнительных колец, выполненных из кислотостойкой нержавеющей стали марки AISI 329 с уплотнительной поверхностью из карбида кремния, и вращающихся уплотнительных колец из углеродного материала. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ Двигатель Давление Стандартный электродвигатель, прикрепленный к основанию при помощи Макс.входное давление: 400 кПа (4 бар) фланца, в соответствии с метрическим стандартом IEC, 2 полюса = Рабочий диапазон температур: 3 000/3 600 об/мин при 50/60 Гц, GM: -10 °C - +80 °C* IP55 (сливные отверстия с лабиринтным уплотнением), класс изоляции F. GM-A: -10 °C - +140 °C (EPDM) Размер электродвигателя Диаметр крыльчатки 50 Гц: 0,55 кВт. Диаметр крыльчатки: 115 мм. Вес GM: 11 кг. GM-A: 13 кг. 4.1.796

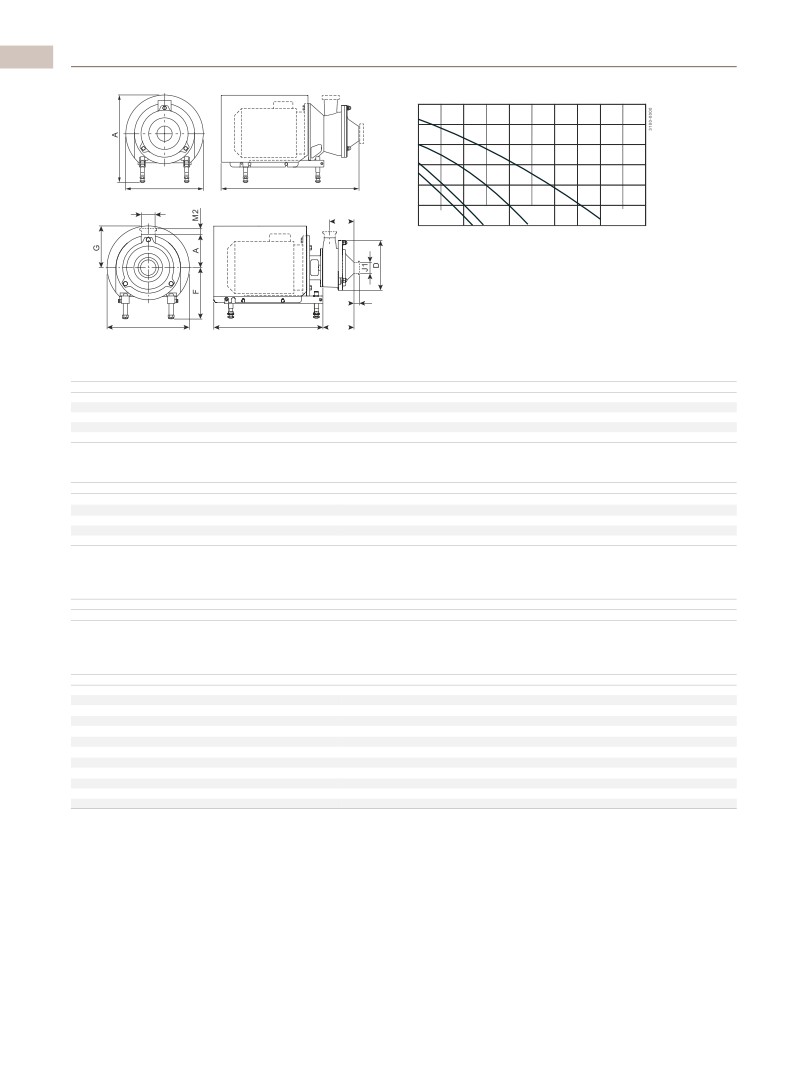

Центробежные насосы Центробежные насосы GM и GM-A 4.1 Размеры (mm) Специальные исполнения (дополнения) J2 A. Рабочее колесо уменьшенного размера. C B B. На опорах из нержавеющей стали (3 опоры). C. Кожухи и регулируемые ножки (4 ножки). D. Электродвигатель с другим напряжением, частотой или взрывобезопасный. E. Впуск и выпуск с фланцами. F. Ответные фланцы, заплечики и кольцевые уплотнения для фланцевых соединений. G. Уплотнения, контактирующие со средой, из EPDM, фторированной 3010-0017 M1 резины (FPM) или PTFE. H. Вращающееся уплотнительное кольцо из карбида кремния. Оформление заказа H I E При оформлении заказа необходимо указать следующие данные.

  • Тип насоса.
  • Тип соединений. Размеры насоса
  • Параметры электросети (напряжение, частота). Типоразмер насоса GM
  • Расход, давление и температура. A 90
  • Плотность и вязкость продукта. B 49
  • Дополнения. C 31 D 140 Примечание. E 58 Подробнее см. также в инструкции ESE02002. Размеры электродвигателя Электродвигатель IEC IEC71 Мотор (кВт) 0.55 F(макс.)* 202 G 111 H 173 I 256 Размер F можно уменьшить не менее чем на 30 мм для всех моделей насосов. Обзор электропривода Типоразмер насоса GM Варианты электроприводов (IEC) IEC71 Габариты на базе двухполюсных электроприводов ABB. Соединения GM Типоразмер насоса ISO 2037 Зажим M1 12 M2 12 Муфта ISO(IDF) M1 23 M2 21 Муфта DIN/ISO M1 22 M2 22 Муфта SMS M1 23 M2 20 Муфта (BS)RJT M1 19 M2 19 J1 38 / 1,5" J2* 38 / 1,5"
  • Прочие габаритные размеры по запросу. ESE00272/5 4.1.797

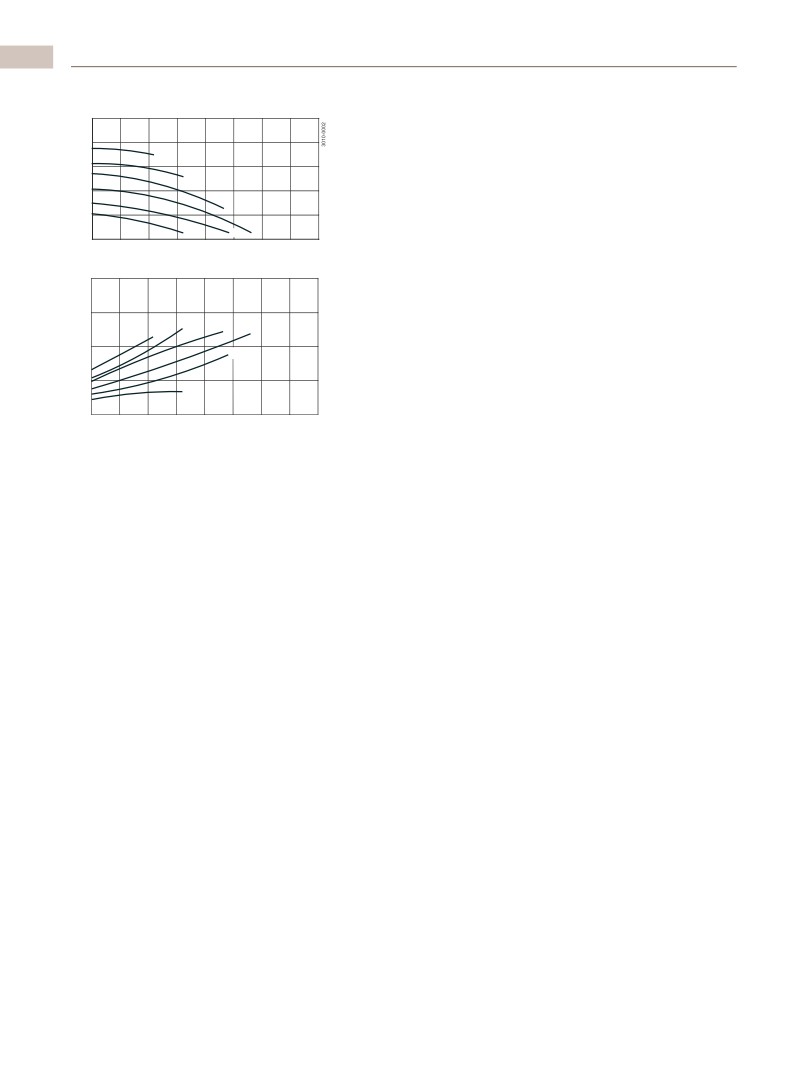

Центробежные насосы GM и GM-A Центробежные насосы 4.1 Объемный расход H (m) 25 20 115 15 105 10 95 5 65 75 85 0 0 5 10 15 Q (m³/h) P (kW) 1.00 0.75 105 115 95 85 0.50 75 0.25 65 0.00 0 5 10 15 Q (m³/h) 4.1.798

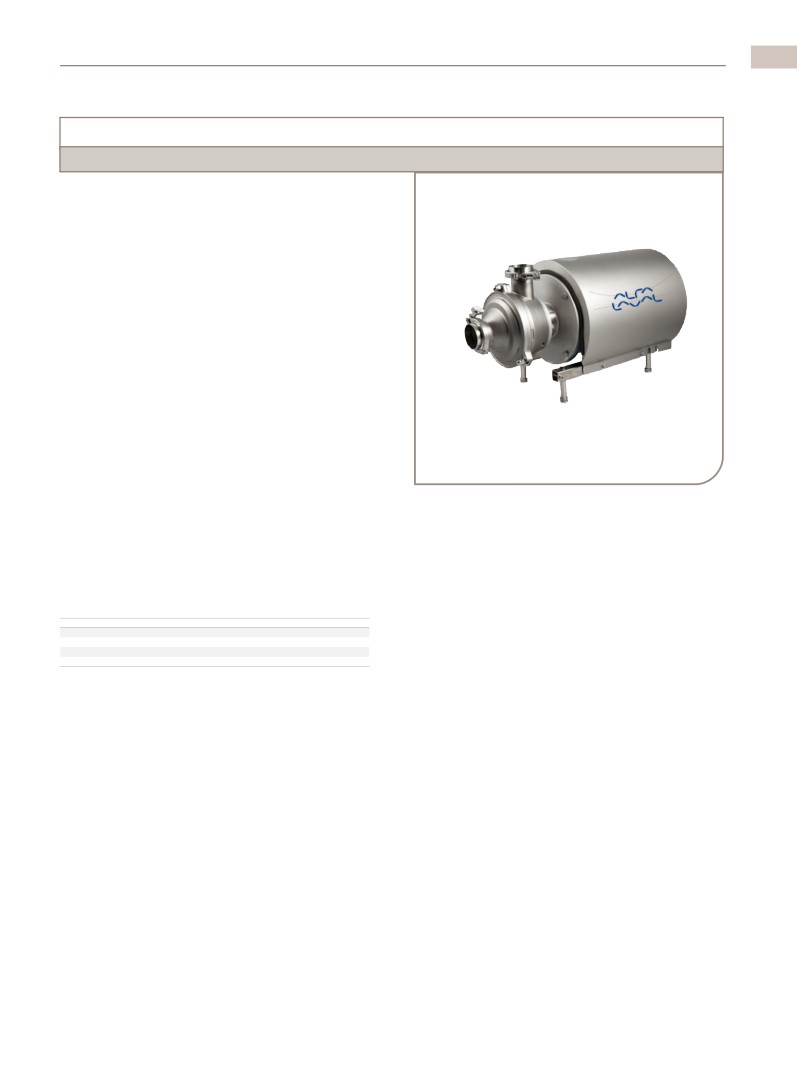

Центробежные насосы Жидкостно-кольцевые насосы MR-166S, -185S, -200S, -300 4.1 ky Alfa Laval Жидкостно-кольцевые насосы MR-166S, -185S, -200S, -300 The Choice for Air and Gas Applications Область применения MR - жидкостно-кольцевой насос, специально разработанный для перекачивания жидкостей, содержащих воздух/газ. Насос предназначен для использования в пищевой, химической, фармацевтической промышленности, а также в других аналогичных отраслях. Насос предназначен в первую очередь для возвратных линий безразборных моек (CIP). Типовая конструкция Все детали, соприкасающиеся с продуктом - корпус насоса, крышка корпуса и крыльчатка, - выполнены из кислотостойкой двухфазной стали. Уплотнения изготовлены из резины EPDM. Колпачковые гайки, ножки, кронштейны ножек, адаптер и кожух сделаны из нержавеющей стали. Внутри кожуха имеется шумопоглощающая накладка. Уплотнение вала В моделях MR-166S, -185S и 200S одиночные механические уплотнения имеют неподвижные уплотнительные кольца из двухфазной кислотостойкой стали и вращающиеся уплотнительные кольца из углерода. Модель MR-300 имеет одиночное механическое уплотнение с неподвижными уплотнительными кольцами из углерода и вращающимися уплотнительными кольцами из двухфазной кислотостойкой нержавеющей стали. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКСПЛУАТАЦИОННЫЕ ДАННЫЕ Двигатель Давление Стандартный электродвигатель, прикрепленный к основанию при помощи Макс.входное давление: 400 кПа (4 бар) фланца, в соответствии с метрическим стандартом IEC 4 полюса = Температура 1 500/1 800 об/мин при 50/60 Гц. Диапазон температуры: от -10 °C до +140 °C (EPDM) IP55 (с дренажным отверстием с лабиринтной заглушкой), класс изоляции F. Типоразмеры электродвигателя 50 Гц 60 Гц 2,2 кВт (166S) 2,2 кВт (166S) 5,5, 7,5 кВт (MR-185S) 4,5, 7,5 кВт (MR-185S) 5,5, 7,5, 11 кВт (MR-200S) 7,5, 11 кВт (MR-200S) 15, 18,5, 22 кВт (MR-300) 15, 16,5, 22 кВт (MR-300) 50 Гц, 230 В треугольник/400-415 В звезда 60 Гц, 440-460 В звезда Для настройки нестандартных напряжений, см конфигуратор. 4.1.799

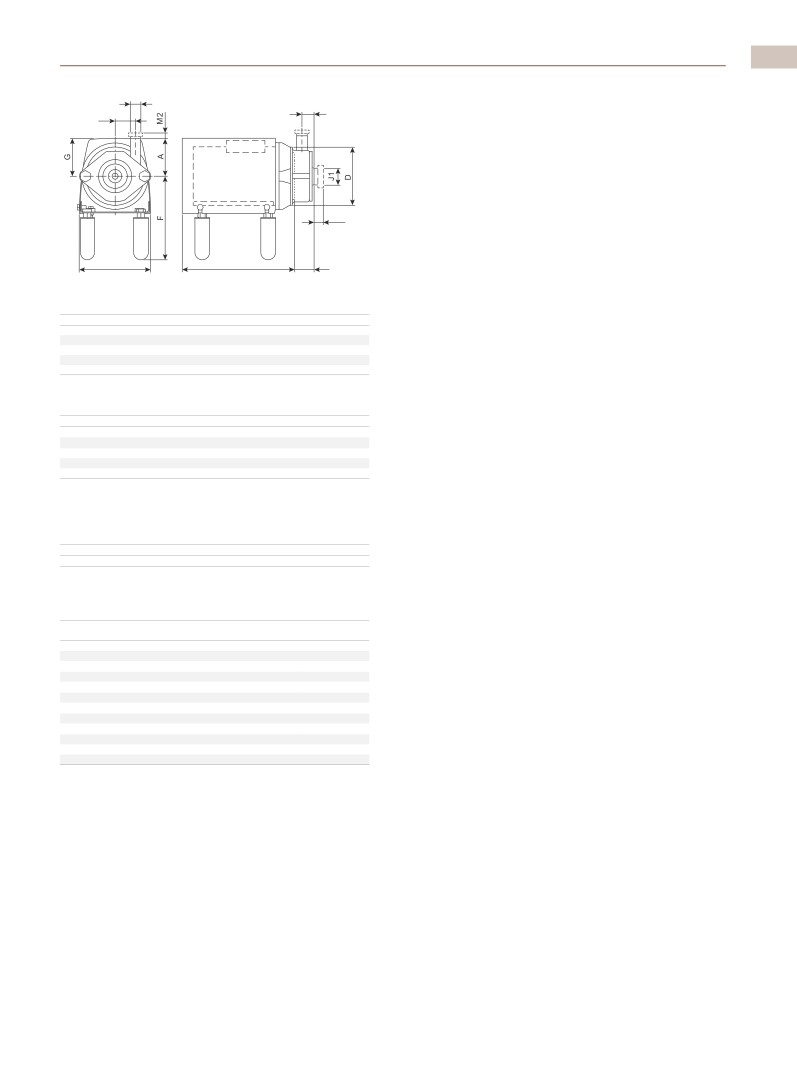

Жидкостно-кольцевые насосы MR-166S, -185S, -200S, -300 Центробежные насосы 4.1 Размеры (mm) Объемный расход MR-166S, -185S, -200S и -300 H (m) 60 50 40 30 3100-0001 B C 20 MR-166S/-185S/-200S J2 10 MR-185S MR-200S C MR-166S MR-300 0 0 10 20 30 40 50 60 70 80 90 Q (m³/h) M1 3100-0086 H I E MR-300 Размеры насоса Типоразмер насоса MR-166S MR-185S/200S MR-300 A 129 154 205 B

190 C 117 140

D 233 260 350 E 150 173 198 Размеры электродвигателя Электродвигатель IEC IEC100 IEC132 IEC160 IEC180 Мотор (кВт) 2.2 5.5/7.5 11/15 18.5/22 F(макс.)* 302 304 332 352 G 185 196 262 286 H 323 383 282 533 I 455 533 749 674 *Размер F можно уменьшить не менее чем на 59 мм для всех моделей насосов. Менее крупные модели позволяют уменьшить размер F еще больше. Обзор электропривода Типоразмер насоса MR-166S MR-185S/200S MR-300 Варианты электроприводов (IEC) IEC100 IEC132-IEC160 IEC160-IEC180 Габариты на базе четырехполюсных электроприводов ABB. Соединения Типоразмер насоса MR-166S MR-185S/200S MR-300 Зажим ISO 2037 M1 21 21 21 M2 21 12

Муфта ISO(IDF) M1 21 21 21 M2 21 21

Муфта DIN/ISO M1 22 22 30 M2 22 32

Муфта SMS M1 20 24 24 M2 20 24

Муфта (BS)RJT M1 22 22 22 M2 22 22

J1* 51 / 2" 76,1 / 3" 76,1 / 3" J2* 51 / 2" 76,1 / 3" 76,1 / 3"

  • Прочие габаритные размеры по запросу. ESE00233/123 4.1.800

Ключові факти

  • Корпус, вал и крыльчатка насоса GM-A выполнены из кислотостойкой стали 1.4404 (316L); у GM корпус и вал из стали 1.4404 (316L), рабочее колесо из усиленного стекловолокном нейлона (макс. 80 °C).
  • Рабочий диапазон температур: GM −10…+80 °C; GM-A −10…+140 °C (EPDM).
  • Максимальное входное давление обеих серий: 400 кПа (4 бар).
  • Двигатель GM: 0,55 кВт, 2 полюса, 3000/3600 об/мин при 50/60 Гц, IP55, класс изоляции F.
  • Вес: GM — 11 кг, GM-A — 13 кг; диаметр крыльчатки GM — 115 мм.
  • Уплотнения вала GM/GM-A: стационарные кольца из стали AISI 329 с поверхностью из карбида кремния, вращающиеся кольца из углерода.
  • Жидкостно-кольцевые насосы MR имеют детали, контактирующие с продуктом, из кислотостойкой двухфазной стали, уплотнения EPDM, диапазон температур от −10 °C до +140 °C.
  • Мощности двигателей MR (50 Гц): 2,2 кВт (166S), 5,5–7,5 кВт (MR-185S), 5,5–11 кВт (MR-200S), 15–22 кВт (MR-300).
  • Соединения: зажим ISO 2037, муфты ISO(IDF), DIN/ISO, SMS, (BS)RJT, а также J1/J2 (например, GM — 38 / 1,5"; MR-300 — 76,1 / 3").
  • Специальные исполнения для GM: уменьшенное рабочее колесо, опоры из нержавеющей стали, взрывобезопасный двигатель, фланцевые соединения, уплотнения EPDM/FPM/PTFE.

Питання та відповіді

Из какого материала изготовлены кислотостойкие насосы GM и GM-A?
Корпус и вал обоих насосов — из кислотостойкой нержавеющей стали 1.4404 (316L). У GM-A также крыльчатка из этой стали, у GM рабочее колесо — из усиленного стекловолокном нейлона (макс. 80 °C).
В каком диапазоне температур могут работать насосы GM и GM-A?
GM — от −10 °C до +80 °C, GM-A — от −10 °C до +140 °C (с уплотнением EPDM). Максимальное входное давление для обеих моделей — 400 кПа (4 бар).
Для чего предназначены жидкостно-кольцевые насосы серии MR?
Для перекачивания жидкостей, содержащих воздух/газ, прежде всего в возвратных линиях безразборных моек (CIP) на пищевых, химических и фармацевтических производствах.
Какие мощности двигателей у насосов MR?
При 50 Гц: 2,2 кВт (MR-166S), 5,5 и 7,5 кВт (MR-185S), 5,5–11 кВт (MR-200S), 15–22 кВт (MR-300). Электродвигатели соответствуют стандарту IEC, IP55, класс изоляции F.
Какие типы присоединений доступны у этих насосов?
Зажим по ISO 2037, муфты ISO(IDF), DIN/ISO, SMS, (BS)RJT, а также варианты J1/J2 (например, 38 / 1,5" для GM, 51 / 2" для MR-166S, 76,1 / 3" для MR-300).
Что нужно указать при заказе насоса GM?
Тип насоса, тип соединений, параметры электросети (напряжение, частота), расход, давление и температуру, плотность и вязкость продукта, а также дополнения.
