Плотномер вибрационный для жидких продуктов Измерение плотности жидких продуктов в резервуарах и трубопроводах. Также применим во взрывоопасных зонах, особенно подходит для химической и пищевой промышленности

FTL50: Компактное исполнение, идеально подходит для монтажа в трубы и установки в труднодоступных местах

FTL51:

Исполнение с удлиненным зондом до 3 м Доступно исполнение зонда из коррозийно устойчивого сплава Alloy C4 (2.4610) для

применения в агрессивных жидких продуктах.

FTL50H, FTL51H:

С полированной поверхностью зонда, легко очищающимся подключением к процессу и корпусом для применения в пищевой и

фармацевтической промышленности.

FTL51C:

Все смачиваемые части доступны с широким ассортиментом различных покрытий, таких как эмаль, PFA и ECTFE, благодаря чему данный датчик применим в агрессивных средах.

Взрывозащита EEx ia, EEx de и EEx d для применения во взрывоопасных зонах.

Области применения

Данный прибор может применяться c любыми жидкими продуктами

– для интелектуального определения продукта

– для измерения плотности

– для вычисления концентрации жидких продуктов

– для преобразования измеренных значений различных приборов, такие единицы

измерения как °Brix, °Baum, °API и т.п.

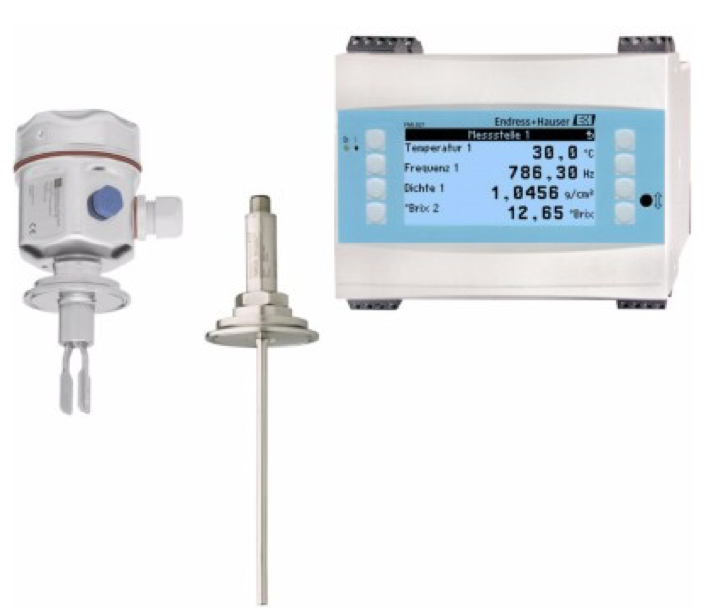

В сочетании с Liquiphant M, вычислитель для плотности FML621 выполняет непрерывное

измерение плотности. Далее данные значения измерения могут быть преобразованы в Baumй, °Brixetc. Дополнительные

программные модули, как например, вычисление приведенной плотности,

определение концентрации и распознавание сред, помогают пользователи при мониторинге технологического процесса.

В зависимости от применения потребуется информация о давлении и температуре процесса.

Liquiphant M с электронной вставкой FEL50D (импульсный выходной сигнал);
Датчик температуры (напр, 4... 20 мA выходной сигнал);
Преобразователь давления (4...20 мА выходной сигнал);
Вычислитель Liquiphant FML621 для вычисления плотности и концентрации с дисплеем и панелью управления

Note! На измерение могут влиять следующие факторы:

Пузыри воздуха на зонде датчика
Зонд не полностью покрыт средой
Образование налипаний на датчике
Высокая скорость потока в трубе

Ваши преимущества

Измерения выполняются в резервуаре или трубах без необходимости установки

дополнительных труб

Широкий ассортимент подключений к процессу: универсальное применение
Интеграция существующих датчиков температуры для температурной

компенсации

Отсутствие механически движущихся

деталей: не требуется техобслуживание, не требуется защита, долгий срок службы

Защита насоса может быть поставлена с таким же подключением к процессу
Дополнительные рассчеты, как масса продукта, могут быть выполнены с помощью вычислителя плотности и концентрации
Встроенные регистратор данных помогает пользователю в управлении и сервисных работах
Гигиенические решения с сертификатами

EHEDG и 3A

Примеры применения Базовое исполнение прибора:

Применение	Код заказа	Количество входов	Количество выходов	Комментарии
1 канал измерения плотности с компенсацией по давлению и температуре	FML621- xxxAAAxxxx	4 импульсных входа / 0/4... 20 мA	1 релейный выход SPST, 2 0/4... 20 мA	1 Liquiphant M с FEL50D 1 преобразователь температуры 4...20мA 1 преобразователь давления 4...20 мA 1 выход: плотность 4... 20 мA 1 выход: температура 4...20 мA
2 канала измерения плотности с температурной компенсацией	FML621- xxxAAAxxxx	4 импульсных входа / 0/4... 20 мA	1 релейный выход SPST, 2 0/4... 20 мA	2 Liquiphant M с FEL50D 2 преобразователя температуры 4...20мA 1 выход: плотность 4... 20 мA 1 выход: температура 4...20 мA

Базовое исполнение прибора + 2 расширительные платы:

Применение	Код заказа	Количество входов	Количество выходов	Комментарии
3 канала измерения плотности 2 канала с температурной компенсацией 1x с компенсацией по далению и температуре	FML621- xxxBBAxxxx	8 импульсных входов / 0/4... 20 мA	5 релейных выходов SPST, 6 выходов 0/4... 20 мА	3 Liquiphant M с FEL50D 3 преобразователя температуры 4...20мA 1 преобразователь давления 4...20 мA 3 выхода: плотность 4...20 мA 3 выхода: temperature 4...20 мA 1 реле для определения среды

Определение продукта (напр. с реле):

Применение	Код заказа	Использование входов	Information content	Комментарии
Различие между 2 продуктами	FML621- xxxAAAxxxx Базовый модуль	1x FEL50D 1x температура 4...20 мA	1 выход: плотность 4...20 мA1 выход: температура 4...20 мA1 реле, например, для буферного резервуара	Определение среды может относиться как к определению концентрации, так определению фазового перехода.
Различие между 3 продуктами	FML621- xxxBAAxxxx Базовый модуль с дополнительной релейной платой	1x FEL50D 1x температура 4...20 мA	1 выход: плотность 4...20 мA1 выход: температура 4...20 мA1 реле: отображение продукта 11 реле: отображение продукта 21 реле: отображение продукта 3	Реле могут активировать последующие процессы с помощью управления приводами

Измерение плотности:

Применение	Код заказа	Использование входов	Information content	Комментарии
Измерение плотности и концентрация + защита насоса	FML621- xxxAAAxxxx Базовый модуль	1x FEL50D 1x температура 4...20 мA	1 выход: плотность 4...20 мA1 выход: концентрация 4...20 мA1 реле для выключения насоса	Помимо определения плотности и концнтрации, может быть выполена защита насоса посредством верного выбора частоты переключения.

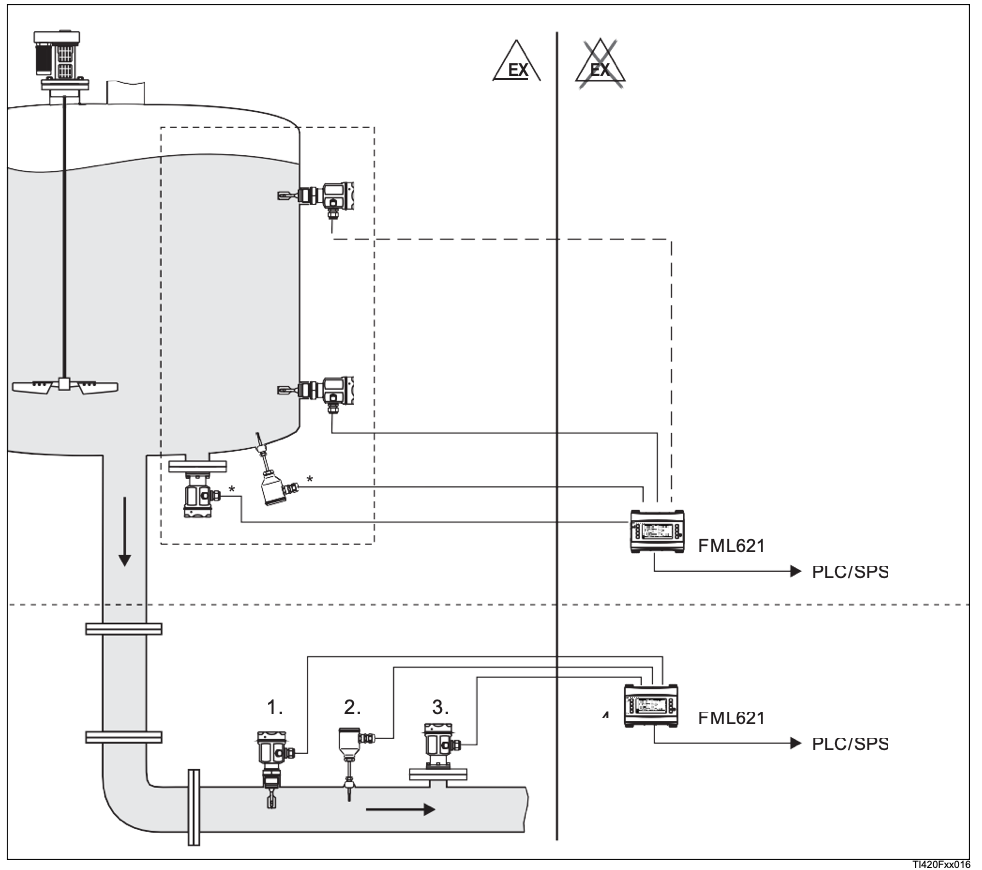

Измерение плотности в сочетании с другими принципами измерения:

Применение	Код заказа	Использование входов	Содержание данны	Комментарии
Определение массы содержимого резервуара и мониторинг допустимости измерения	FML621- xxxBAAxxxx Базовый модуль с дополнительной расширительной платой Аналоговый	1x FEL50D 1x температура 4... 20 мA 1x Micropilot FMR240	1 выход: масса 1 выход: плотность 4...20 мA 1 выход: уровень 4...20 мA В зависимости от уровня, 1 реле сигнализирует достоверность данных	Благодаря встроенной функции математического подсчета, при измерении плотности может быть подсчитана и масса продукта при наличие информации об уровне.
