PMT01

Под заказ

WIKA · Измерение давления · Семейство PMT

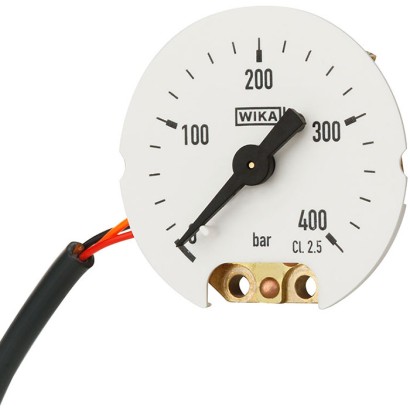

OEM система измерения давления с выходным сигналом

Name: OEM система измерения давления с выходным сигналом
Brand: WIKA

OEM-система измерения давления с выходным сигналом, компактное и экономичное решение для интеграции с трубкой Бурдона и электронным угловым энкодером.

Диапазон

0…400 bar

Выход

0.5 ... 2.5 V · 0.5 ... 3.5 V

Точность

2.5

2.2 test report per EN 10204EN 837-1EN 10204 3.1

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Модель PMT01 — это OEM-система измерения давления с выходным сигналом, построенная на трубке Бурдона с электронным угловым энкодером. Она предназначена для сухих газообразных и жидких сред, не являющихся высоковязкими или кристаллизующимися и совместимых с деталями из медного сплава. Компактное модульное исполнение с задним присоединением делает её экономичным решением для встраивания в оборудование заказчика.

Особенности

Компактное и экономичное интеграционное решение
Диапазоны показаний от 0 ... 400 бар или 0 ... 5,000 psi
Сигнал напряжения, например DC 0,5 … 4,5 В
Номинальный размер 40 мм [1 ½"], 50 мм [2"] или 63 мм [2 ½"]
Класс точности 2,5

Вопросы и ответы

Какой диапазон давления охватывает модель PMT01?

Диапазоны шкалы — от 0 … 400 bar или 0 … 5 000 psi; доступны также диапазоны в kPa, MPa, psi и kg/cm², например 0 … 10 bar, 0 … 160 bar, 0 … 250 bar.

Какая точность у прибора?

Класс точности 2.5 согласно EN 837-1.

Какой выходной сигнал обеспечивает система?

Сигнал напряжения: DC 0,5 … 2,5 V, DC 0,5 … 3,5 V, DC 0,5 … 4,5 V, а также вариант DC 0,5 … 4,5 V ratiometric при питании DC 5 V.

Как прибор подключается электрически?

Через кабельный вывод с длиной кабеля 1 м.

Какое присоединение к процессу используется?

Модульное соединение с уплотнением O-ring и опорным кольцом.

Для каких сред подходит PMT01?

Для сухих газообразных и жидких сред, не являющихся высоковязкими или кристаллизующимися и совместимых с медным сплавом (смачиваемые части); уплотнения — NBR или EPDM.

В каком температурном диапазоне работает прибор?

Температура окружающей среды и среды: -20 … +60 °C.

Чем PMT01 отличается от обычного манометра WIKA?

Это OEM-модульное исполнение с задним присоединением: вместо индикации трубка Бурдона связана с электронным угловым энкодером, выдающим сигнал напряжения для интеграции в оборудование заказчика.

Идентификация

Модель	PMT01
Серия	PMT
Подтип	OEM pressure measuring system with output signal

Измерительный диапазон

Диапазон давления

0…100 bar · 0…2 bar · 0…10 bar · 0…2.2 bar · 0…12 bar · 0…2.5 bar · 0…2.6 bar · 0…160 bar · 0…3 bar · 0…250 bar · 0…3.5 bar · 0…300 bar · 0…4 bar · 0…315 bar · 0…6 bar · 0…350 bar · 0…8 bar · 0…400 bar · 0…250 kPa · 0…400 kPa · 0…1 MPa · 0…1.6 MPa · 0…2.5 MPa · 0…4 MPa · 0…160 psi · 0…200 psi · 0…1500 psi · 0…5000 psi · 0…1000 kPa · 0…1600 kPa · 0…30 psi · 0…60 psi · 0…100 psi · 0…150 psi · 0…2 kg/cm2 · 0…10 kg/cm2 · 0…2.2 kg/cm2 · 0…12 kg/cm2 · 0…2.5 kg/cm2 · 0…100 kg/cm2 · 0…2.6 kg/cm2 · 0…160 kg/cm2 · 0…3 kg/cm2 · 0…250 kg/cm2 · 0…3.5 kg/cm2 · 0…300 kg/cm2 · 0…4 kg/cm2 · 0…315 kg/cm2 · 0…6 kg/cm2 · 0…350 kg/cm2 · 0…8 kg/cm2 · 0…400 kg/cm2 · 0…2 kg/cm² · 0…10 kg/cm² · 0…2.2 kg/cm² · 0…12 kg/cm² · 0…2.5 kg/cm² · 0…100 kg/cm² · 0…2.6 kg/cm² · 0…160 kg/cm² · 0…3 kg/cm² · 0…250 kg/cm² · 0…3.5 kg/cm² · 0…300 kg/cm² · 0…4 kg/cm² · 0…315 kg/cm² · 0…6 kg/cm² · 0…350 kg/cm² · 0…8 kg/cm² · 0…400 kg/cm²

Точность измерения

Класс точности	2.5
Стандарт точности	EN 837-1

Технологические условия

Технологическое присоединение	Module connection with O-ring sealing and support ring
Темп. процесса	−20…+60 °C

Электрические характеристики

Выходной сигнал	0.5 ... 2.5 V · 0.5 ... 3.5 V · 0.5 ... 4.5 V · 0.5 ... 4.5 V, ratiometric
Питание	DC 5 V
Электр. соединение	Cable outlet with 1 m cable length

Материалы

Материал смачиваемых частей	Copper alloy
Материал уплотнения	NBR, EPDM

Условия эксплуатации

Темп. окружающей среды	−20…+60 °C
Вес	0.012 kg

Сертификаты и одобрения

Сертификаты

2.2 test report per EN 102043.1 inspection certificate per EN 10204EN 837-1EN 10204 3.1

Дополнительные характеристики

Диаметр шкалы	40 mm
Языки datasheet	EN

Таблицы из даташита

Basic information

Standard	Following EN 837-1
	For information on the 'Selection, installation, handling and operation of pressure gauges', see Technical information IN 00.05.
Nominal size (NS)	■ Ø40 mm[1 ½"] ■ Ø50 mm[2"] ■ Ø63 mm[2 ½"]
Connection location	Lower back mount
Window	Without
Case	Without
	The construction and the design of the enclosing components for the model PMT01 OEMpressure measuring system, along with the resulting technical spec- ifications, are the responsibility of the customer. If you have any further questions, yourWIKA contact will gladly help you.
Movement	Copper alloy

Measuring element

Type of measuring element	Bourdon tube, C-type or helical type
Material	Copper alloy
Leak tightness	Helium tested, leakage rate: < 5∙10 -3 mbar l/s

Accuracy specifications

Accuracy class of mechanical display	■ 2.5 ■ 1.6
Accuracy class of output signal	■ 3.5 ■ 2.5
Temperature error	On deviation from the reference conditions at the measuring system: ≤ ±0.4 %per 10 °C [≤ ±0.4 %per 18 °F] of full scale value
Reference conditions
Ambient temperature	+20 °C [+68 °F]

bar
0 ... 2	0 ... 10
0 ... 2.2	0 ... 12
0 ... 2.5	0 ... 100
0 ... 2.6	0 ... 160
0 ... 3	0 ... 250
0 ... 3.5	0 ... 300
0 ... 4	0 ... 315
0 ... 6	0 ... 350
0 ... 8	0 ... 400

Смотреть все (12)

kPa

0 ... 250	0 ... 1,000
0 ... 400	0 ... 1,600

psi

0 ... 30	0 ... 160
0 ... 60	0 ... 200
0 ... 100	0 ... 1,500
0 ... 150	0 ... 5,000

Further details on: Scale ranges
Unit	■ bar ■ kg/cm² ■ kPa ■ MPa ■ psi
Dial
Scale colour	Black
Material	Plastic, white
Customer-specific version	■ Without ■ Special dial, e.g. with customer logo, red mark or circular sectors
Pointer	Plastic, black
Pointer stop pin	■ Without ■ At zero point

kg/cm 2

0 ... 2	0 ... 10
0 ... 2.2	0 ... 12
0 ... 2.5	0 ... 100
0 ... 2.6	0 ... 160
0 ... 3	0 ... 250
0 ... 3.5	0 ... 300
0 ... 4	0 ... 315
0 ... 6	0 ... 350
0 ... 8	0 ... 400

MPa

0 ... 1	0 ... 2.5
0 ... 1.6	0 ... 4

Process connection

Type of process connection	Module connection with O-ring sealing and support ring
Materials (wetted)
Process connection	Copper alloy
Measuring element	Copper alloy
Sealing	■ NBR ■ EPDM
Support ring	Copper alloy

Operating conditions

Medium temperature range	-20 ...+60 °C [-4 ...+140 °F]
Ambient temperature range	-20 ...+60 °C [-4 ...+140 °F]
Storage temperature range	-20 ...+60 °C [-4 ...+140 °F]
Pressure limitation
Steady	3/4 x full scale value
Fluctuating	2/3 x full scale value
Short time	Full scale value

NS	Dimensions in mm[in]	Weight in kg [lbs]
D1	Pressure element
40 [1 ½"]	38.8 ±0.25 [1.53 ±0.01]	C-type	0.012 [0.026]
	Helical type	0.014 [0.031]
50 [2"]	45.4 ±0.25 [1.79 ±0.01]	C-type	0.013 [0.029]
	Helical type	0.015 [0.033]
63 [2 ½"]	57.4 ±0.25 [2.26 ±0.01]	C-type	0.015 [0.033]
	Helical type	0.017 [0.037]
