PGT01 1
PGT01
Под заказ
WIKA · Измерение давления · Семейство PGT

Манометр с трубкой Бурдона с выходным сигналом

Манометр с трубкой Бурдона с выходным сигналом, пластиковый корпус, номинальный размер 40 мм, для контроля давления воды в системах отопления.
Диапазон
0…10 bar
Выход
DC 0.5 ... 4.5 V ratiometric
Точность
2.5
Защита
IP40
CEEAC
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Модель PGT01 intelliGAUGE ® представляет собой комбинацию манометра с трубкой Бурдона и датчика давления. С одной стороны, прибор обеспечивает привычную внешнюю аналоговую индикацию без внешнего питания, что позволяет считывать давление процесса на месте, а с другой стороны, дополнительно формируется электрический аналоговый сигнал.

Выходной сигнал доступен в виде сигнала напряжения (например, DC 0.5 ... 4.5 V ratiometric при напряжении питания DC 5 V). Интегрированная система разъёмов для электрического подключения обеспечивает разгрузку кабеля от натяжения и защищает контакты от повреждений.

для получения дальнейших одобрений см. стр. 3

Манометр с трубкой Бурдона, модель PGT01

Механическая измерительная система с трубкой Бурдона соответствует требованиям EN 837-1, а электронные компоненты испытаны в соответствии с EN 61000-4-3 und EN 61000-4-6.

Особенности

  • Бесконтактный датчик (без износа)
  • Присоединение к процессу и корпус из пластика
  • Номинальный размер 40
  • Диапазоны шкалы от 0 ... 2,5 бар до 0 ... 10 бар
  • Сигнал напряжения, например DC 0,5 … 4,5 В (ratiometric)

Вопросы и ответы

Какой диапазон измерения у модели PGT01?

Шкала выпускается в диапазонах от 0 … 2,5 bar до 0 … 10 bar.

Какой класс точности у прибора?

Класс точности 2.5 согласно EN 837-1.

Какое присоединение к процессу используется?

Наружная резьба G ⅛ B, ключ SW 14.

С какими средами совместим прибор?

Прибор предназначен для контроля давления воды; смачиваемые части выполнены из медного сплава.

В каком температурном диапазоне работает PGT01?

Допустимая температура окружающей среды и измеряемой среды составляет -20 … +60 °C.

Какая степень защиты корпуса?

Степень защиты IP40.

Какие одобрения имеет прибор?

Модель PGT01 имеет маркировку CE и EAC; взрывозащищённое исполнение данными не предусмотрено.

Чем PGT01 отличается от обычного манометра?

Это комбинация манометра с трубкой Бурдона и датчика давления: помимо локальной индикации он выдаёт электрический сигнал напряжения DC 0.5 ... 4.5 V ratiometric при питании DC 5 V, при этом датчик бесконтактный и не подвержен износу.

Конфигуратор · Шаг за шагом

Соберите PGT01 под свою задачу

Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.

Шаг 1 из 4
Структура конфигурации· нажмите на выделенный сегмент — перейдём к соответствующему параметру

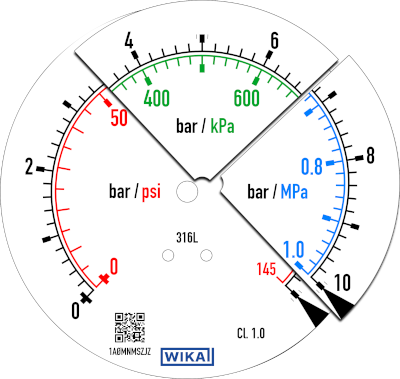

A second scale is an additional scale in a different pressure unit, which is printed directly next to the main scale on the dial. This makes it possible to read the displayed pressure in two different units at the same time, without manual conversion from one unit to another. A special scale is a customised scale that deviates from the predefined scale ranges of the standards. An example of this would be a pressure gauge that indicates both bar and psi. Overall, a second scale thus offers more flexibility and user-friendliness.

Second Scale
Ваша конфигурация
  • МодельPGT01
  • Номинальный размер040 мм
  • Единицы шкалыбар
  • Диапазон измеренийизбыточное давление
  • диапазон измерения0...1,6 бар
  • Единицы 2-й шкалы или спец. шкалы—
  • Присоединение к процессу по WN02.062—
  • Материал присоединения к процессупластик черный
  • Положение присоединения—
  • выходной сигнал—
  • напряжение питания5 В DC
  • Электрическое подключениеtyco AMP Duoplug стандарт (3-пин, прямая сборка)
  • Класс точностиКласс 2.5
  • Дроссельбез
  • ЦиферблатСтандарт
  • Стрелкапластик, чёрный
  • Корпусall-plastic design case, black
  • Стеклопластик, прозрачный
  • защитный колпачок на резьбебез
  • Упаковкаблистер-тара
  • Конструктивные особенностибез
  • Сертификатыбез
  • Одобрениебез
  • Дополнительная информация для заказабез
