PGT01 1
PGT01
تحت الطلب
WIKA · قياس الضغط · العائلة PGT

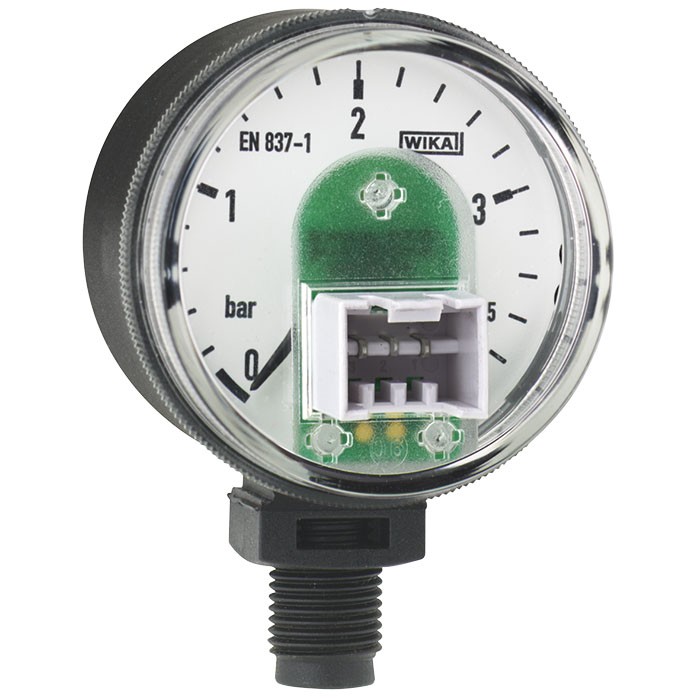

مقياس ضغط بعلبة بورّدون مع إشارة خرج

مقياس ضغط بعلبة نابض بورْدون مع إشارة خرج، هيكل بلاستيكي، المقاس الاسمي 40 مم، لمراقبة ضغط المياه في أنظمة التدفئة.
النطاق
0…10 bar
الخرج
DC 0.5 ... 4.5 V ratiometric
الدقة
2.5
الحماية
IP40
CEEAC
السعر
حسب الطلب
يعتمد على التكوين
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

إن طراز PGT01 intelliGAUGE ® عبارة عن مزيج بين مقياس ضغط أنبوب بور دون ومستشعر ضغط. فمن جهة، يوفّر الجهاز العرض التماثلي المعتاد الخارجي بدون طاقة (energyfree)، مما يتيح قراءة ضغط العملية في الموقع، ومن جهة أخرى يتم إخراج إشارة تماثلية كهربائية إضافية.

تتوفر إشارة الخرج على شكل إشارة جهد (على سبيل المثال DC 0.5 ... 4.5 V بنمط ratiometric مع جهد إمداد DC 5 V). يوفّر نظام الموصل المدمج للتوصيل الكهربائي تخفيف إجهاد الكابل ويحمي التلامسات من التلف.

للموافقات الإضافية، راجع الصفحة 3

مقياس ضغط أنبوب بور دون طراز PGT01

يستوفي نظام القياس الميكانيكي المزود بأنبوب بور دون متطلبات EN 837-1، وقد تم اختبار المكونات الإلكترونية وفقًا للمعيارين EN 61000-4-3 و EN 61000-4-6.

المزايا

  • حساس غير تلامسي (بدون تآكل)
  • وصلة العملية والعلبة مصنوعة من البلاستيك
  • القطر الاسمي 40
  • مدى المقاييس من 0 ... 2.5 bar إلى 0 ... 10 bar
  • إشارة جهد تناسبي، مثلاً DC 0.5 … 4.5 V

الأسئلة والأجوبة

ما هو مدى قياس الضغط للطراز PGT01؟

يتوفر الطراز بمدى مقياس من 0 … 2.5 bar إلى 0 … 10 bar.

ما هي دقة القياس؟

فئة الدقة 2.5 وفق المعيار EN 837-1.

ما هي وصلة العملية؟

الوصلة G ⅛ B (ذكري)، بمفتاح SW 14.

ما هي إشارة الخرج وجهد الإمداد؟

إشارة الخرج عبارة عن إشارة جهد، على سبيل المثال DC 0.5 … 4.5 V بنمط ratiometric، مع جهد إمداد DC 5 V.

هل يُعد الطراز PGT01 مناسبًا لأنظمة التدفئة؟

نعم، فهو مخصص لمراقبة تغيّرات ضغط المياه في أنظمة التدفئة، سواء الغلايات الجدارية أو الغلايات القائمة بذاتها.

ما هي المواد المستخدمة؟

الهيكل والوصلة من البلاستيك (PA)، والأجزاء الملامسة للوسط من سبيكة نحاسية.

ما هي درجات الحرارة المسموحة ودرجة الحماية؟

درجة حرارة البيئة والوسط من -20 … +60 °C، ودرجة الحماية IP40.

ما الذي يميز الطراز PGT01 عن مقياس الضغط الميكانيكي العادي؟

إنه مزيج بين مقياس ضغط أنبوب بورَدون ومستشعر ضغط: يوفّر العرض التماثلي المحلي بدون طاقة (energyfree) وإشارة خرج كهربائية تماثلية إضافية، مع مستشعر بدون تلامس خالٍ من التآكل الميكانيكي. ---

المُهيِّئ · خطوة بخطوة

اجمع PGT01 لمهمتك

يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.

الخطوة 1 من 4
بنية التكوين· اضغطوا على مقطع مميّز للانتقال إلى المعامل المقابل

A second scale is an additional scale in a different pressure unit, which is printed directly next to the main scale on the dial. This makes it possible to read the displayed pressure in two different units at the same time, without manual conversion from one unit to another. A special scale is a customised scale that deviates from the predefined scale ranges of the standards. An example of this would be a pressure gauge that indicates both bar and psi. Overall, a second scale thus offers more flexibility and user-friendliness.

Second Scale
تهيئتك
  • الموديلPGT01
  • القطر الاسمي040 mm
  • وحدة المقياس الخارجيbar
  • نطاق القياسgauge pressure range
  • نطاق القياس0...1.6 bar
  • مقياس ثانٍ أو مقياس خاص—
  • وصلة العملية WN02.062—
  • وصلة العملية من المادةplastic black
  • موقع الموصل—
  • إشارة الخرج—
  • إمداد الطاقة5 VDC
  • موصل كهربائيtyco AMP Duoplug Standard (3-pin, upright)
  • فئة الدقةclass 2.5
  • مُضيِّق تدفّقwithout
  • قرص القياسStandard
  • مؤشرplastic, black
  • الهيكلall-plastic design case, black
  • نافذةplastic, clear
  • حماية الخيطwithout
  • التغليفbulk-packing
  • ميزات تصميم خاصةwithout
  • الشهاداتwithout
  • الاعتماداتwithout
  • معلومات إضافية للطلبWithout
