PG21PB

Под заказ

WIKA · Измерение давления · Семейство PG21PB

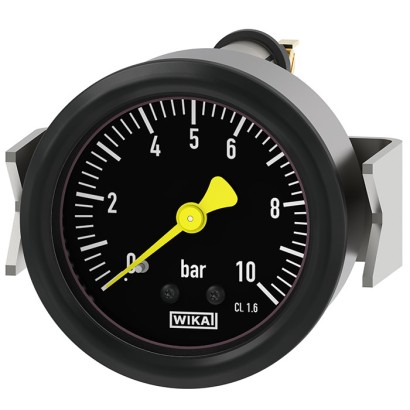

Манометр с трубкой Бурдона по DIN 38030

Name: Манометр с трубкой Бурдона по DIN 38030
Brand: WIKA

Серия для щитового монтажа для систем торможения рельсовых транспортных средств, NS 60 [2.4"], 80 [3"] и 100 [4"]

Диапазон

0…16 bar

Точность

1.6

Защита

IP43

EN 10204 2.2EN 10204 3.1EN 837-1DIN 38030

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Манометр с трубчатой пружиной (модель PG21PB) применяется на железнодорожном транспорте, автобусах и грузовых автомобилях с пневматическими тормозами.

Корпус из нержавеющей стали и измерительная система из специального медного сплава являются основой для очень хороших метрологических характеристик. Прибор рассчитан на выдерживание как минимум одного миллиона циклов нагружения, а также обеспечивает хорошую устойчивость к воздействию окружающей среды.

На всех моделях шкалы подсвечиваются, без бликов, с помощью специального световода. Подсветка шкалы возможна косвенно — через световые прорези в корпусе — или напрямую — с помощью лампы накаливания либо LED с цоколем BA9s.

Рис. слева:

NS 60 [2.4"]

Рис. справа:

NS 80 [3"]

Рис. снизу: NS 100 [4"]

Для безопасности водителя прибор выполнен со взрывобезопасным (неразрушаемым) стеклом и с устройством для выброса (срывом) в задней части корпуса.

Модель PG21PB также доступна в исполнениях, разработанных по требованиям заказчика, например с индивидуальной компоновкой шкалы.

Особенности

Корпус из нержавеющей стали
Класс точности 1.0 и 1.6
Диапазоны показаний от 0 ... 6 бар до 0 … 16 бар
Перегрузочная способность до 1,3 x конечного значения шкалы
Степень защиты IP43

Вопросы и ответы

Какие диапазоны измерений доступны у PG21PB?

Шкалы от 0 … 6 бар до 0 … 16 бар; те же диапазоны доступны в единицах kPa (до 1600), MPa (до 1,6), psi и kg/cm².

Какой класс точности у прибора?

Классы точности 1,0 и 1,6 согласно EN 837-1.

Какое присоединение к процессу предусмотрено?

Резьбовые соединения M12 × 1.5 - R6 и M16 × 1.5 - R10 с уплотнением по конусу 24°.

Для каких сред подходит манометр?

Прибор предназначен для сжатого воздуха в тормозных системах; части, контактирующие со средой, выполнены из медного сплава.

Каковы допустимые температуры эксплуатации?

Температура окружающей среды от -25 до +80 °C, температура среды от -20 до +60 °C.

Какая степень защиты корпуса?

IP43.

Как реализована подсветка шкалы?

Подсветка выполняется без бликов через специальный световод — косвенно через световые прорези в корпусе или напрямую лампой накаливания либо LED с цоколем BA9s при питании DC 24 V.

Чем PG21PB отличается от обычных промышленных манометров?

Он разработан специально по DIN 38030 для тормозных систем транспортных средств: корпус из нержавеющей стали 1.4301, ресурс не менее одного миллиона циклов нагружения, неразрушаемое стекло, устройство срыва давления и подсветка шкалы для безопасности водителя.

Идентификация

Модель	PG21PB
Подтип	Bourdon tube pressure gauge

Измерительный диапазон

Диапазон давления

0…6 bar · 0…10 bar · 0…12 bar · 0…16 bar · 0…600 kPa · 0…1000 kPa · 0…1200 kPa · 0…90 psi · 0…160 psi · 0…175 psi · 0…230 psi · 0…0.6 MPa · 0…1 MPa · 0…1.2 MPa · 0…1.6 MPa · 0…1600 kPa · 0…6 kg/cm² · 0…10 kg/cm² · 0…12 kg/cm² · 0…16 kg/cm² · 0…6 kg/cm2 · 0…10 kg/cm2 · 0…12 kg/cm2 · 0…16 kg/cm2

Точность измерения

Класс точности	1.6, 1.0
Стандарт точности	EN 837-1

Технологические условия

Технологическое присоединение	M12 × 1.5 - R6 - 24° coneM16 × 1.5 - R10 - 24° cone
Темп. процесса	−20…+60 °C

Электрические характеристики

Питание	DC 24 V
Электр. соединение	BA9s lampholder

Материалы

Материал корпуса	Stainless steel 1.4301
Материал смачиваемых частей	Copper alloy

Условия эксплуатации

Темп. окружающей среды	−25…+80 °C
Степень защиты IP	IP43

Сертификаты и одобрения

Сертификаты

EN 10204 2.2EN 10204 3.1EN 837-1DIN 38030

Дополнительные характеристики

Диаметр шкалы	60 mm
Языки datasheet	EN, DE

Таблицы из даташита

Basic information
Standard	■ Pressure gauges for rail vehicles per DIN 38030 ■ Accuracy class per EN 837-1
Nominal size (NS)	■ Ø 60 mm [2.4"] ■ Ø 80 mm [3"] ■ Ø 100 mm [4"]
Connection location	Centre back mount
Window	■ Laminated safety glass, reduced light reflections ■ Acrylic glass (PMMA)
Case
Design	Safety level 'S1' per EN 837-1 With blow-out device in case back
Material	Stainless steel 1.4301
Illumination	■ Without ■ Indirect: Light slots, direct: light bulb, 3 W (NS 60 : 2 W), DC 24 V, BA9s lamp holder ■ High luminosity LED lamp
Ring	Crimp ring, aluminium, painted black
Mounting	■ Without ■ Mounting bracket, galvanised steel
Movement	Copper alloy

bar
0 ... 6	0 ... 12
0 ... 10	0 ... 16

kPa

0 ... 600	0 ... 1,000
0 ... 1,000	0 ... 1,200

psi

0 ... 90	0 ... 175
0 ... 160	0 ... 230

Смотреть все (9)

kg/cm 2

0 ... 6	0 ... 12
0 ... 10	0 ... 16

MPa

0 ... 0.6	0 ... 1.2
0 ... 1	0 ... 1.6

Process connection

Size
DIN EN ISO 8434-1	NS 60 [2.4"]	M12 × 1.5 - R6 - 24° cone
	NS 80 [3"], NS 100 [4"]	M16 × 1.5 - R10 - 24° cone
Restrictor	∅ 0.8 mm [0.0314"], copper alloy
Material (wetted)
Process connection	Copper alloy
Bourdon tube	Copper alloy

Operating conditions

Medium temperature	-20 ... +60 °C [-4 ... +140 °F]
Ambient temperature	-25 ... +80 °C [-13 ... +176 °F]
Pressure limitation
Steady	3/4 x full scale value
Fluctuating	2/3 x full scale value
Short time	Full scale value
Ingress protection per IEC/EN 60529	IP43

Certificates

Certificates	■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. indication accuracy) ■ PCA calibration certificate, traceable and accredited in accordance with ISO/IEC 17025 ■ Calibration certificate by a national accreditation body, traceable and accredited in accord - ance with ISO/IEC 17025 on request
Recommended calibration interval	1 year (dependent on conditions of use)
