Датчик уровня с измерительной цепью на герконовых контактах
Описание
Датчик уровня модели N-ALM используется для измерения и передачи уровня жидкостей в сочетании с блоком управления заказчика, установленным вне зоны локализации. Он основан на поплавочном принципе с магнитной передачей в трёхпроводной потенциометрической схеме. Измерительная цепь сопротивления выполнена с высокой дискретностью. Благодаря такой сборке генерируемое напряжение получается приблизительно непрерывным. Передача сигнала на большие расстояния и применение во взрывоопасных зонах возможны.
Этот прибор был разработан без каких-либо органических материалов или активных электронных компонентов в датчиках или кабельной проводке, которые могли бы быть затронуты условиями аварии, описанными выше. Датчик продолжит функционировать даже в случае аварии с потерей теплоносителя (LOCA) и может быть оснащён фильтром для защиты от крупного мусора. Также доступно аварийно-стойкое подключение с использованием минерал-изолированного металлического кабеля в оболочке, которое соответствует тем же стандартам, что и встроенные блоки датчиков.

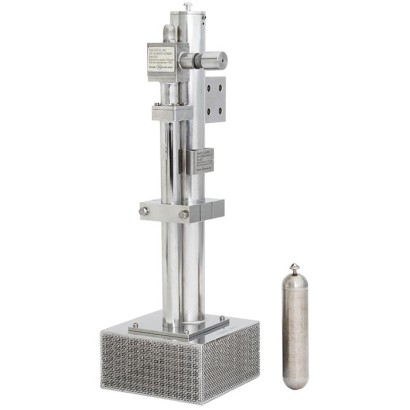

Аварийно-стойкий датчик уровня с технологией герконовой цепи, модель N-ALM
Этот прибор идеально подходит для модернизации (ретрофита) существующего средства измерения уровня в составе широкого спектра систем поставарийного мониторинга.
Назначение аварийного измерения уровня — обеспечить работоспособность во время и после сценария тяжёлой аварии. Все применяемые материалы неорганические и способны выдерживать высокую дозу гамма-излучения.
Особенности
- Возможны решения, адаптированные под конкретный процесс и систему
- Работоспособность в условиях LOCA
- Высокая стойкость к температуре, давлению, излучению и влажности
- Сейсмическая квалификация до 2,5g (до 5g по запросу)
Вопросы и ответы
Какой диапазон измерения уровня у датчика N-ALM?
Диапазон измерения уровня составляет 0 … 20 м.
Какой выходной сигнал формирует датчик?
Датчик выдаёт сигнал сопротивления в 3-проводной потенциометрической схеме. Благодаря высокой дискретности герконовой цепи генерируемое напряжение получается приблизительно непрерывным.
Сохраняет ли датчик работоспособность при тяжёлой аварии на АЭС?
Да. Прибор не содержит органических материалов и активных электронных компонентов и продолжает функционировать даже в случае аварии с потерей теплоносителя (LOCA). По запросу он может быть оснащён фильтром для защиты от крупного мусора.
Какая сейсмическая квалификация предусмотрена?
Сейсмическая квалификация — до 2,5g; по запросу возможна квалификация до 5g.
Какие сертификаты имеет модель N-ALM?
Прибор сертифицирован по KTA 3505, IEC/IEEE 60780-323:2016 и RCC-E edition 2019.
Каковы допустимые температуры и давление среды?
Температура среды — от -10 до +250 °C, максимальное давление среды — 10,5 бар. Температура окружающей среды — от -10 до +70 °C.
Какое электрическое подключение используется?
Предусмотрено аварийно-стойкое подключение минерал-изолированным металлическим кабелем в оболочке, соответствующее тем же стандартам, что и встроенные блоки датчиков.
Чем N-ALM отличается от обычных поплавковых уровнемеров?
N-ALM специально разработан для поставарийного мониторинга АЭС: он устойчив к температуре, давлению, радиации и влажности, функционирует в условиях LOCA и подходит для ретрофита существующих средств измерения уровня.
| Модель | N-ALM |
| Подтип | float |
| Диапазон уровня | 0…20 m |
| Темп. процесса | −10…+250 °C |
| Макс. давление процесса | 10.5 bar |
| Технология измерения | float |
| Выходной сигнал | resistance (3-wire potentiometer circuit) |
| Электр. соединение | mineral-insulated metal-sheathed cable |
| Материал смачиваемых частей | stainless steel |
| Темп. окружающей среды | −10…+70 °C |
| Степень защиты IP | IP68 |
| Сертификаты | KTA 3505IEC/IEEE 60780-323:2016RCC-E edition 2019 |
| Языки datasheet | EN, DE |
| Operating temperature | T = -10 °C ... +70 °C [14 ... 158 °F] |
|---|---|
| Operating pressure | Ambient |
| Lengths | Up to 20 m [65 ft] |
| Humidity | 100 % |
| Operational radiation dose | ≤ 160 kGy [16 MRad] |
| Accident temperature | 250 °C [482 °F] |
|---|---|
| Accident pressure | 10.5 bar [1.05 MPa] |
| Accident mission time | 1 year |
| Accident radiation dose | Integrated 5.05 MGy [505 MRad] |
| Seismic acceleration | Up to 2.5g (higher accelerations up to 5g on demand) |
| Model 1) | Reed Switch Unit (RSU) | Magnetic Float Unit (MFU) | Stainless steel material | Float Guide Tube Unit (FGTU) | Filter box | Pt100 tem- perature sensor | Redundant measuring equipment | Modular design |
|---|---|---|---|---|---|---|---|---|
| ALM-D1 | x | x | x | x | x | - | - | - |
| ALM-D2 | x | x | x | - | - | - | - | - |
| ALM-D3 | x | x | x | - | - | - | - | x |
| ALM-D4 | x | x | x | x | x | x | - | - |
| ALM-D5 | x | x | x | x | x | - | x | - |
| ALM-D6 | x | x | x | x | - | x | - | x |
| BLR-ALM | x | x | x | x | x | - | - | - |
| BLR-NK | x | x | x | x | x | - | - | - |
| Qualification | |
|---|---|
| ALM-D1 | IEC/IEEE 60780-323:2016, KTA 3505 |
| ALM-D2 | |
| ALM-D3 | |
| ALM-D4 | |
| ALM-D5 | |
| ALM-D6 | |
| BLR-ALM | RCC-E edition 2019 |
| BLR-NK | IEC/IEEE 60780-323:2016 |
