Поплавковый выключатель
Описание
Благодаря компактной конструкции модель HLS-M поплавкового выключателя для горизонтального монтажа в миниатюрном исполнении идеально подходит для применения в небольших резервуарах для индикации минимального/максимального уровней.
Поплавок закреплён на опирающемся поворотном рычаге и перемещается вместе с уровнем измеряемой среды. С помощью постоянного магнита при достижении заданной уставки срабатывает герметичный контакт (контакт для инертного газа).
Использование магнита и герметичного контакта обеспечивает переключение без контакта, без износа и без необходимости в электропитании.
Контакты не имеют потенциала.

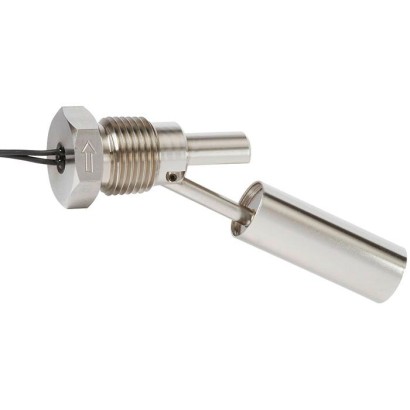

Рис. сверху: пластмассовое исполнение, модель HLS-M11 Рис. снизу: исполнение из нержавеющей стали, модель HLS-M22
Функция переключения относится к повышению уровня жидкости: стандартное применение как нормально разомкнутого контакта (может использоваться как нормально замкнутый контакт при повороте на 180°).
Поплавковый выключатель прост в монтаже и не требует технического обслуживания, поэтому затраты на монтаж, пусконаладку и эксплуатацию невысоки.
Особенности
- Боковая установка в резервуаре
- Рабочие параметры: Рабочая температура: T = -40 ... +120 °C Рабочее давление: P = 5 bar Предельная плотность: ρ ≥ 800 kg/m 3
- Рабочая температура: T = -40 ... +120 °C
- Рабочее давление: P = 5 bar
- Предел плотности: ρ ≥ 800 kg/m 3
- Версии из пластика и нержавеющей стали
- Экономия места при монтаже
- Переключатель состоит всего из одного компонента
Вопросы и ответы
Какой диапазон рабочих температур у выключателя HLS-M?
Температура окружающей среды составляет от -40 до +120 °C, а температура измеряемой среды — от -10 до +80 °C.
Какое давление выдерживает прибор?
Рабочее давление по спецификации серии — P = 5 bar; для модели HLS-M11 максимальное давление процесса указано как 1,0 bar.
Какие присоединения доступны?
Наружная резьба G1/4", а также варианты G1/4, 1/2 NPT и G1/8.
Из каких материалов выполнены смачиваемые части?
Доступны исполнения из полипропилена (Polypropylene) и нержавеющей стали 1.4301.
Какой тип контакта используется на выходе?
Беспотенциальный контакт, нормально разомкнутый; при повороте прибора на 180° он может работать как нормально замкнутый.
Как работает принцип переключения?
Поплавок на поворотном рычаге перемещается вместе с уровнем жидкости, и постоянный магнит при достижении уставки приводит в действие герметичный контакт. Переключение происходит без контакта, без износа и без электропитания.
Есть ли взрывозащищённое исполнение?
В предоставленных данных взрывозащита не указана; заявлены сертификаты RoHS и CE.
Чем HLS-M отличается от других поплавковых выключателей WIKA?
HLS-M — это миниатюрное исполнение для горизонтального (бокового) монтажа, состоящее из одного компонента, что позволяет экономить место и подходит для небольших резервуаров.
| Модель | HLS-M11 |
| Серия | HLS-M |
| Подтип | float switch |
| Технологическое присоединение | Male thread G1/4"G1/41/2 NPTG1/8 |
| Темп. процесса | −10…+80 °C |
| Макс. давление процесса | 1 bar |
| Технология измерения | float |
| Выходной сигнал | potential-free contact · normally open (can be used as normally closed) · normally open contact · can be used as normally closed contact by 180° rotation |
| Питание | Safety extra-low voltage |
| Электр. соединение | Cable connection PVC stranded wires, 2 x 0.5mm², Cable length 0.3m |
| Материал смачиваемых частей | Polypropylene, Stainless steel 1.4301 |
| Темп. окружающей среды | −40…+120 °C |
| Степень защиты IP | IP65 |
| Сертификаты | RoHSCE |
| Языки datasheet | EN |
| Float switch model | Description | Installation | Electrical connection |
|---|---|---|---|
| HLS-M11 | Plastic version | From inside | Cable |
| HLS-M12 | Plastic version | From outside | Cable |
| HLS-M21 | Stainless steel version | From inside | Cable |
| HLS-M22 | Stainless steel version | From outside | Cable |
| HSL-M23 | Stainless steel version | From outside | Connector |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity RoHS directive | European Union |
| Switching power Normally open contact (can be used as normally closed contact by a 180° rotation) | < AC 25 V; 25 VA; 0.5 A < DC 60 V; 25 W;0.5 A Attention: Operation only at safety extra-low voltage, e.g. with contact protection relay |
|---|---|
| Mounting position | Horizontal |
| Limit density | ≥ 800 kg/m 3 |
| Medium temperature | -10 …+80 °C |
| Ingress protection | IP65 |
| Max.operating pressure | 1 bar |
| Material | Polypropylene |
| Process connection | Male thread G1/4" |
| Mounting | For installation in the tank from inside |
| Float | Outer diameter15mm Length25mm |
| Electrical connection | Cable connection PVC stranded wires, 2 x 0.5mm 2 Cable length 0.3m |
| Order number | 117612 |
| Switching power Normally open contact (can be used as normally closed contact by a 180° rotation) | < AC 50 V; 25 VA; 0.5 A < DC 75 V; 25 W;0.5 A Attention: Operation only at safety extra-low voltage, e.g. with contact protection relay |
|---|---|
| Mounting position | Horizontal |
| Limit density | ≥ 800 kg/m 3 |
| Medium temperature | -40 …+120 °C |
| Ingress protection | IP65 |
| Max.operating pressure | 5 bar |
| Material | Stainless steel 1.4301 |
| Process connection | Male thread G1/8" |
| Mounting | For installation in the tank from inside |
| Float | Outer diameter17mm Length47mm |
| Electrical connection | Cable connection PVC stranded wires, 2 x 0.5mm 2 Cable length 0.5m |
| Order number | 118330 |
