F1136

Под заказ

WIKA · Измерение силы · Семейство F1136

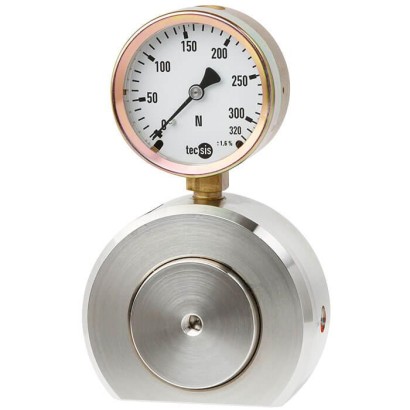

Гидравлический тензодатчик сжимающего усилия

Name: Гидравлический тензодатчик сжимающего усилия
Brand: WIKA

Испытательный прибор для проверки усилия зажима до 500 кН

Диапазон

0…500 kN

Точность

±1.6 % Fnom (analogue)

Защита

IP65

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Гидравлический датчик силы модели F1136 (NS 80) обеспечивает простое и экономичное измерение силы в приспособлениях и зажимных системах, а также индикацию сил в диапазонах измерения до 500 kN. Сплющенный корпус этого датчика силы на сжатие обеспечивает стабильное измерение силы.

Сила измеряется по принципу гидравлики: действующая на поршень сила приводит к повышению давления, которое можно визуализировать на подключённом измерительном приборе с индикацией. Шкала измерительного прибора может быть задана в различных единицах (например, N, kN, kg, t).

Особенности

Диапазоны измерений 0 ... 1.2 кН до 0 ... 500 кН
Плоский корпус для стабильного измерения
Относительная погрешность линейности ±1,0 ... 1,6% F ном с аналоговым манометром, ±0,5% Fном с цифровым манометром или датчиком давления (при номинальных усилиях ниже 500 N относительная погрешность линейности составляет ±1,6 % F ном для всех подключённых измерительных приборов)
Работает без напряжения питания
Гарантия герметичности 5 лет (расширенная 5-летняя гарантия действует при условии использования измерительного модуля силы по назначению)

Вопросы и ответы

Какие диапазоны измерения силы доступны у модели F1136?

Диапазоны измерения от 0 … 1,2 kN до 0 … 500 kN.

Какая точность у датчика F1136?

Относительная погрешность линейности составляет ±1,0 … 1,6 % Fnom при использовании аналогового манометра и ±0,5 % Fnom при использовании цифрового манометра или датчика давления. Для номинальных усилий ниже 500 N погрешность составляет ±1,6 % Fnom независимо от подключённого прибора.

Нужен ли датчику источник питания?

Нет, F1136 работает без напряжения питания — измерение основано на гидравлическом принципе.

Какая степень защиты у прибора?

IP65.

В каком температурном диапазоне можно эксплуатировать датчик?

Температура окружающей среды и среды: -25 … +50 °C.

Какая гарантия на герметичность?

Предоставляется 5-летняя гарантия герметичности при условии использования измерительного блока по назначению.

Каким образом передаётся измеренное значение?

Сила преобразуется в давление, которое отображается на подключённом измерительном приборе; подключение возможно напрямую или через адаптер, капилляр либо измерительный шланг. Шкала прибора может быть задана в различных единицах (например, N, kN, kg, t).

Из какого материала изготовлен датчик?

Измерительная ячейка выполнена из нержавеющей стали.

Идентификация

Модель	F1136
Подтип	Hydraulic compression force transducer

Измерительный диапазон

Диапазон силы

0…1.2 kN · 0…500 kN · 1.2…500 kN

Точность измерения

Класс точности

±1.6 % Fnom (analogue), ±0.5 % Fnom (digital)

Технологические условия

Темп. процесса	−25…+50 °C
Способ монтажа	Direct, Adapter, capillary, measuring hose

Материалы

Материал тензодатчика

Stainless steel

Условия эксплуатации

Темп. окружающей среды	−25…+50 °C
Степень защиты IP	IP65
Вес	4.3 kg

Дополнительные характеристики

Защита от перегрузки	100 %
Языки datasheet	EN

Таблицы из даташита

Model F1136
Rated force F nom	0 ... 1.2 kN to 0 ... 500 kN
Nominal size	NS 80
Display ■ Standard ■ Option	Pressure gauge 213.40 (NS 63) Digital pressure gauge DG-10 Pressure sensor (on request)
Relative linearity error d lin ■ Standard ■ Option	≤ ±1.6%F nom (analogue display) 1) ≤ ±0.5%F nom (pressure sensor/digital pressure gauge) 1)
Limit force F L	100%F nom
Breaking force F B	> 130%F nom
Rated displacement s nom	< 0.5mm
Rated temperature range B T, nom	-25 …+50 °C
Ingress protection	IP65 per EN/IEC 60529
Case	Stainless steel
Piston	Stainless steel
Mounting type ■ Standard ■ Option	Direct Adapter, capillary, measuring hose for 'separation without any losses'
Fill fluid	Glycerine 70 %, water30%
Weight in kg ■ with pressure gauge 213.40 (NS 63) ■ with digital pressure gauge DG-10	4.3 4.5

Version	Display	Options
Rated force	System pressure	213.40	DG-10	Measuring hose DN 2 [max. L]	Capillary [max. L]
kN	bar	m
1.2	1.6		-	-	-
2	2.5		-	-	-
3.2	4		-	-	1.0
5	6		-	0.5	1.0
8	10		-	1.0	2.0
12	16		-	1.0	2.0
16	20	-	 1)	1.5	2.0
20	25		-	1.5	2.0
32	40		-	1.5	2.0
40	50	-		2.0	2.0
50	60		-	2.0	2.0
80	100			2.0	2.0
120	160			2.0	4.0
200	250			3.2	4.0
250	315		-	3.2	4.0
320	400			3.2	6.0
500	600			3.2	6.0
Other rated loads and versions on request
