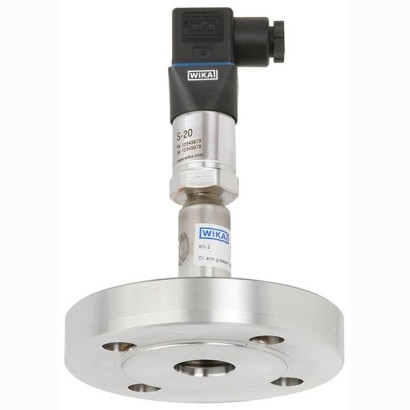

Высококачественный датчик давления с установленным мембранным разделителем
Описание
Системы мембранных разделителей применяются для защиты измерительного прибора давления от агрессивных, адгезионных, кристаллизующихся, коррозионных, сильно вязких, экологически опасных или токсичных сред. Мембрана из нержавеющей стали обеспечивает разделение с рабочей средой. Давление передаётся на измерительный прибор через заполняющую жидкость системы, находящуюся внутри системы мембранного разделителя.
Благодаря своей конструкции — с открытым фланцевым присоединением и внутренней мембраной — DSS26T подходит для всех применяемых в настоящее время стандартных фланцев и устанавливается на небольшие присоединения к технологическому трубопроводу для измерения давления.
Особенности
- Открытый фланец с внутренней цельносварной мембраной
- Без уплотнений и зажимных элементов
- Прочная цельносварная конструкция
- Компактная конструкция
Вопросы и ответы
Какие диапазоны измерения доступны для DSS26T?
Избыточное давление: 0 … 6 бар, 0 … 10 бар, 0 … 16 бар, 0 … 25 бар; вакуумметрически-избыточные диапазоны: -1 … 5 бар, -1 … 9 бар, -1 … 10 бар.
Какая точность у датчика?
Класс точности 0,5 в соответствии со стандартом IEC 61298-1.
Какие фланцевые присоединения предусмотрены?
Фланцы по EN 1092-1 (например, DN25 PN10/40) и по ASME B16.5 (½" или 1", Class 150/300).
Для каких сред подходит этот датчик?
Для агрессивных, адгезионных, кристаллизующихся, коррозионных, сильно вязких, экологически опасных или токсичных сред — мембрана из нержавеющей стали 1.4435 (316L) обеспечивает полное разделение со средой.
Каковы допустимые температуры?
Температура среды: -10 … +150 °C; температура окружающей среды: +10 … +40 °C.
Какой выходной сигнал и питание у датчика?
Выходной сигнал 4-20 мА (2-проводной), питание DC 8 … 35 В, электрическое присоединение — угловой разъём DIN 175301-803 A.
Есть ли взрывозащищённое исполнение?
В предоставленных данных взрывозащита не указана; сертификаты включают 3.1 инспекционный сертификат по EN 10204, CE, RoHS и REACH.
Чем DSS26T отличается от других моделей серии DSS?
DSS26T имеет открытый фланец с внутренней цельносварной мембраной, без уплотнений и зажимных элементов, что делает его пригодным для небольших фланцевых присоединений к технологическому трубопроводу. ---
Соберите DSS26T под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- Pressure measuring instrumentHigh-quality pressure transmitter
- Unitbar
- Measuring range—
- Output signal4 ... 20 mA, 2-wire
- Power supplyDC 8...35 V
- Electrical connectionangular connector DIN 175301-803 A
- Assemblydirect assembly
- System fill fluidKN 2 Silicone oil for general applications
- Unit of temperatureCelsius
- Process temperature min.- 10 °C
- Process temperature max.+ 150°C
- Ambient temperature pressure meas. min+ 10 °C
- Ambient temperature pressure meas. max+ 40 °C
- Process connection standard—
- Process connection—
- Nominal pressure rating—
- Sealing face—
- Wetted partsStainless steel 1.4404/1.4435 (316L); UNS S31603
- Certificateswithout
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | DSS26T |
| Серия | DSS |
| Подтип | Diaphragm seal system with integrated pressure sensor |
| Диапазон давления | 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · -1…5 bar · -1…9 bar · -1…10 bar |
| Класс точности | 0.5 |
| Стандарт точности | IEC 61298-1 |
| Технологическое присоединение | Flange EN 1092-1 DN25 PN10/40Flange ASME B16.5 ½" Class 150/300Flange ASME B16.5 1" Class 150/300Flange EN 1092-1Flange ASME B16.5Flange connection following EN 1092-1Flange connection following ASME B16.5 |
| Темп. процесса | −10…+150 °C |
| Выходной сигнал | 4-20mA · 4-20mA (2-wire) |
| Питание | DC 8 ... 35 V |
| Электр. соединение | Angular connector DIN 175301-803 A |
| Материал корпуса | Stainless steel 1.4571 (316Ti) |
| Материал смачиваемых частей | Stainless steel 1.4435 (316L), Diaphragm: Stainless steel 1.4435 (316L), Upper body of diaphragm seal: Stainless steel 1.4435 (316L) |
| Материал уплотнения | Silicone oil KN 2 |
| Темп. окружающей среды | +10…+40 °C |
| Степень защиты IP | IP65 |
| Сертификаты | 3.1 inspection certificate per EN 10204CERoHSREACHEN 10204 |
| Языки datasheet | EN, DE |
| Model DSS26T | |
|---|---|
| Design | High-quality pressure sensor, flange-type diaphragm seal, internal diaphragm |
| Current output | 4 ... 20 mA(2-wire) |
| Power supply | DC 8 ...35V |
| Accuracy at reference conditions | ≤ ±0.5 %of span |
| Permissible load in Ω | ≤ (power supply - 7.5 V) / 0.023 A |
| Current supply | Max.25mA |
| Dissipation loss | 828mW |
| Reference conditions (per IEC 61298-1) | Temperature: 15 ... 25 °C (59 ... 77 °F) Atmospheric pressure: 860 ... 1,060 mbar (12.5 ... 15.4 psi) Humidity: 45 ... 75 %r.h. Power supply:DC 24V Mounting position: Calibrated in vertical mounting position with pressure connection facing downwards |
| Pressure limitation | < 10 bar (150 psi): 3 times ≥ 10 bar (150 psi): 2 times |
| Permissible temperature range Medium Ambient Storage | -10 ...+150 °C (14 ... 302 °F) 10 ... 40 °C (50 ... 104 °F) 10 ... 60 °C (50 ... 140 °F) |
| Ingress protection | IP65 per IEC/EN 60529 |
| Material wetted non-wetted | Diaphragm: Stainless steel 1.4435 (316L) Upper body of diaphragm seal, stainless steel 1.4435 (316L) Case: Stainless steel 1.4571 (316Ti) Zero adjustment ring: PBT/PET GF30 Angular connector: PBT/PET GF30 |
| Level of cleanliness of wetted parts | Oil and grease free per ASTM G93-03 level F and ISO 15001 (< 1,000 mg/m²) |
| System fill fluid | Silicone oil KN 2 for general applications |
| Permissible humidity (per IEC 68-2-78) | ≤ 67 %r.h. at 40 °C (104 °F) (in accordance with 4K4H per EN 60721-3-4) |
| Vacuum and +/- measuring range | ||
|---|---|---|
| -1 ...+5 (-30 inHg ... +70) | -1 ...+9 (-30 inHg ... +130) | -1 ...+10 (-30 inHg ... +145) |
| Electrical connection | Ingress protection | Wire cross-section | Cable∅ | Permissible temperature |
|---|---|---|---|---|
| with mating connector | IP65 | max. 1.5 mm² | 6 ...8mm | -30 ...+100 °C (-22 ...+212 °F) |
| U+ | 1 | |
|---|---|---|
| U- | 2 | |
| Shield (option) | 4 |
Смотреть все (5)
| DN | Class | Dimensions in mm(in) | x | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| H | Mb | D | b | f | k | d 2 | d 4 | |||
| ½" | 150 | 158 (6.221) | 32 (1.26) | 90 (3.543) | 22 (0.866) | 2 (0.079) | 60.3 (2.374) | 16 (0.63) | 34.9 (1.374) | 4 |
| 300 | 40 (1.574) | 95 (3.740) | 66.7 (2.626) | |||||||
| 1" | 150 | 52 (2.047) | 110 (4.330) | 79.4 (3.126) | 50.8 (2.0) | |||||
| 300 | 125 (4.921) | 88.9 (3.5) | 19 (0.748) |
