DSS22P 1
DSS22P
На складе WIKA
WIKA · Измерение давления · Семейство DSS22

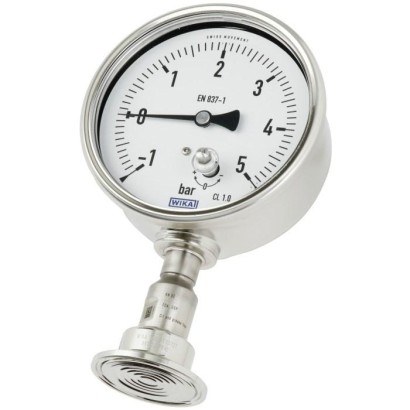

Манометр в гигиеническом исполнении с установленным мембранным разделителем

Манометр в гигиеническом исполнении с установленным мембранным разделителем и зажимным присоединением, подходит для процессов SIP и CIP в фармацевтической промышленности.
Диапазон
-1…25 bar
Точность
1.0
Защита
IP65
EHEDGEN 10204 3.1
Цена
Ориентир от 1 352 €
Уточнить при заказе
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Системы мембранных разделителей применяются для защиты измерительного прибора давления от агрессивных, адгезионных, кристаллизующихся, коррозионных, сильно вязких, экологически опасных или токсичных сред. Мембрана из нержавеющей стали обеспечивает разделение со средой. Давление передаётся на измерительный прибор через жидкость системы заполнения, находящуюся внутри системы мембранного разделителя.

DSS22P соответствует всем требованиям фармацевтической промышленности. Особая пригодность для фармацевтических продуктов обусловлена тем, что точку измерения можно очищать при установленном приборе.

Особенности

  • Корпус и детали, контактирующие со средой, в гигиеническом исполнении
  • Пригодно для SIP и CIP
  • Зажимное соединение легко открывается для очистки и замены уплотнения
  • Простая настройка нуля

Вопросы и ответы

Какие диапазоны измерения доступны для DSS22P?

Избыточное давление: от 0 … 1 до 0 … 25 бар; также комбинированные диапазоны давления/вакуума: −1 … 5, −1 … 9 и −1 … 10 бар.

Какая точность у прибора?

Класс точности 1.0 согласно стандарту EN 837-1.

Какое присоединение к процессу используется?

Зажимное присоединение (Clamp) по DIN 32676 или BS4825 part 3 — оно легко открывается для очистки и замены уплотнения.

Для каких сред подходит манометр?

Для газов, пара, а также жидких, пастообразных, порошкообразных и кристаллизующихся сред. Смачиваемые детали выполнены из нержавеющей стали 1.4435 [316L].

В каком диапазоне температур может работать прибор?

Температура окружающей среды: +10 … +40 °C; температура среды: +10 … +130 °C.

Какова степень защиты корпуса?

Корпус имеет степень защиты IP65.

Есть ли взрывозащищённое исполнение?

Во входных данных взрывозащищённые исполнения не указаны; заявлены сертификаты EHEDG и EN 10204 3.1.

Чем DSS22P отличается от обычных манометров WIKA?

Это прибор в гигиеническом исполнении со встроенным мембранным разделителем и зажимным присоединением: он соответствует требованиям фармацевтической промышленности, пригоден для SIP/CIP и позволяет очищать точку измерения при установленном приборе.

Конфигуратор · Шаг за шагом

Соберите DSS22P под свою задачу

Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.

Шаг 1 из 3
Структура конфигурации· нажмите на выделенный сегмент — перейдём к соответствующему параметру

The scale range of a pressure gauge defines the scale start value and full scale value of the scale printed on the dial of the pressure gauge. The correct scale range depends on the process pressure of the respective application and the process conditions. There are predefined standard scale ranges for pressure gauges in accordance with European and American standards. For special display ranges, please contact WIKA support. Ideally, the process pressure of the application should be approx. 2/3 of the full scale value of the pressure gauge. Example: For a process pressure of 40 bar, for example, a pressure gauge with a scale range of 0 to 60 bar would therefore be recommended.

Ваша конфигурация
  • Pressure measuring instrumentManometer according to EHEDG nominal size 100 mm
  • Unit of outer Scalebar
  • Scale range—
  • Assemblydirect assembly
  • System fill fluidKN 92 Medicinal white mineral oil; for pharmaceutical and food applications; FDA, USP, EP
  • Unit of temperatureCelsius
  • Process temperature min.+ 10 °C
  • Process temperature max.+ 80 °C; for sterilisation (SIP) max. + 130 °C
  • Ambient temperature pressure meas. min+ 10 °C
  • Ambient temperature pressure meas. max+ 40 °C
  • pipe standard—
  • Process connection—
  • Wetted partsStainless steel 1.4435 (316L) electropolished; UNS S31603
  • Surface roughness wetted parts, welding seam excludedRa ≤ 0,38 µm (Ra 0.15 µin.) according to ASME BPE SF4
  • Certificateswithout
  • Autoclavable versionno
