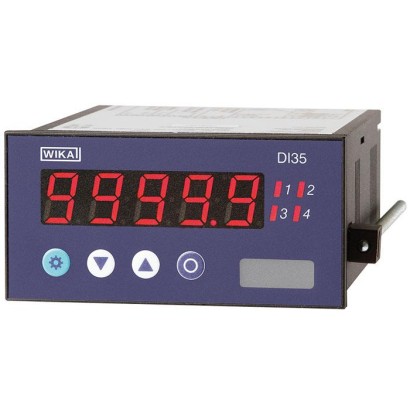

DI35-M 1
DI35-M
Под заказ
WIKA · Измерение давления · Семейство DI35

Высококачественный цифровой индикатор для щитового монтажа

С многофункциональным входом или с двумя входами для стандартных сигналов
Выход
4 ... 20 mA · 0 ... 20 mA
Точность
≤ ±0.01 ... 0.1 % of span ±1 digit
Защита
IP65/IP00
CEEACRoHSGOSTBelGIM
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Цифровой индикатор модели DI35 — многофункциональный и высокоточный прибор для широкого спектра измерительных задач. Он доступен в двух различных исполнениях:

Особенности

  • Многофункциональный вход (29 калиброванных конфигураций входа) или двойной вход (0/4 ... 20 мА, DC 0 ... 10 В) с функцией расчёта
  • Точность ±0,01 ... 0,1 % диапазона ±1 знак (в зависимости от конфигурации входа)
  • Питание передающего преобразователя, память MIN/MAX, функции HOLD/TARE/суммирования
  • Линеаризация с до 30 программируемыми точками
  • До четырёх свободно программируемых переключающих контактов (опционально)

Вопросы и ответы

Какой диапазон измерений у DI35?

DI35 — это индикатор, а не датчик: он не имеет собственного диапазона давления. Он принимает сигналы от подключённых датчиков через многофункциональный вход (29 калиброванных конфигураций) или два входа 0/4 … 20 mA / DC 0 … 10 V.

Какова точность прибора?

Точность составляет ±0,01 … 0,1 % от диапазона ±1 знак в зависимости от выбранной конфигурации входа.

Какие выходные сигналы поддерживает DI35?

Аналоговые выходы 4 … 20 mA, 0 … 20 mA и DC 0 … 10 V, а также цифровые интерфейсы RS-232 и RS-485.

Какое питание требуется прибору?

AC 100 … 240 V, 50/60 Hz, DC 100 … 240 V либо DC 10 … 40 V, AC 18 … 30 V, 50/60 Hz — в зависимости от исполнения.

В каком температурном диапазоне может работать DI35?

Допустимая температура окружающей среды: 0 … +50 °C.

Какая степень защиты у корпуса?

IP65/IP00 в зависимости от исполнения монтажа.

Есть ли взрывозащищённое исполнение?

По имеющимся данным взрывозащита для DI35 не предусмотрена; прибор имеет сертификаты CE, EAC, RoHS, GOST и BelGIM.

Чем отличается исполнение с двумя входами от исполнения с многофункциональным входом?

Исполнение с двумя входами принимает стандартные сигналы 0/4 … 20 mA и DC 0 … 10 V и имеет функцию вычисления, тогда как многофункциональный вход поддерживает 29 калиброванных конфигураций для различных типов датчиков.

Идентификация
МодельDI35-M
СерияDI35
ПодтипDigital indicator
Точность измерения
Класс точности≤ ±0.01 ... 0.1 % of span ±1 digit
Стандарт точностиEN 61326
Электрические характеристики
Выходной сигнал4 ... 20 mA · 0 ... 20 mA · DC 0 ... 10 V · 0-10V · RS-232 · RS-485
ПитаниеAC 100 ... 240 V, 50/60 Hz, DC 100 ... 240 V or DC 10 ... 40 V, AC 18 ... 30 V, 50/60 Hz
Электр. соединениеRemovable plug-in terminal
Функция переключенияFreely programmable
Переключающие контакты4
Материалы
Материал корпусаGlass-fibre reinforced polycarbonate, black, Glass-fibre reinforced polycarbonate
Условия эксплуатации
Темп. окружающей среды+0…+50 °C
Степень защиты IPIP65/IP00
Вес0.35 kg
Сертификаты и одобрения
Сертификаты
CEEACRoHSGOSTBelGIM
Дополнительные характеристики
Языки datasheetEN
Таблицы из даташита
Selectable versions
StandardAC 100 ... 240 V, 50/60 Hz, DC 100 ...240V
OptionDC 10 ... 40 V, AC 18 ... 30 V, 50/60 Hz
Selectable versions
Option 1RS-232 (not galvanically isolated)
Option 2RS-232 (galvanically isolated)
Option 3RS-485 (not galvanically isolated, only for point- to-point connection)
Option 4RS-485 (galvanically isolated, only for point-to- point connection)
Input signalsMeasuring spanMeasuring error in %of the measuring span 1)Minimum measuring time
DI35-MDI35-D
1-channel measurement2-channel measurement
Current signals0 ...20mA≤ ±0.02 %±1digit0.02 s0.02 s0.04 s
4 ...20mA≤ ±0.02 %±1digit0.02 s0.02 s0.04 s
Voltage signalsDC 0 ...18mV≤ ±0.06 %±1digit0.02 s--
DC 0 ...35mV≤ ±0.06 %±1digit0.02 s--
DC 0 ...75mV≤ ±0.04 %±1digit0.02 s--
DC 0 ...150mV≤ ±0.03 %±1digit0.02 s--
DC 0 ...300mV≤ ±0.03 %±1digit0.02 s--
DC 0 ...600mV≤ ±0.03 %±1digit0.02 s--
DC 0 ...1,250mV≤ ±0.03 %±1digit0.02 s--
DC 0 ...2,500mV≤ ±0.03 %±1digit0.02 s--
DC 0 ...5V≤ ±0.02 %±1digit0.02 s--
DC 0 ...10V≤ ±0.01 %±1digit0.02 s0.02 s0.04 s
Thermocouples
Type B, PtRh-PtRh-100 ... +1,810 °C≤ ±0.10 %±1digit0.04 s--
Type E, NiCr-CuNi-260 ... +1,000 °C≤ ±0.06 %±1digit0.04 s--
Type J, Fe-CuNi-210 ... +1,200 °C≤ ±0.05 %±1digit0.04 s--
Type K, NiCr-Ni-250 ... +1,271 °C≤ ±0.05 %±1digit0.04 s--
Type L, Fe-CuNi-200 ...+900 °C≤ ±0.06 %±1digit0.04 s--
Type N, NiCrSi-NiSI-250 ... +1,300 °C≤ ±0.06 %±1digit0.04 s--
Type R, PtRh-Pt0 ... 1,760 °C≤ ±0.07 %±1digit0.04 s--
Type S, PtRh-Pt0 ... 1,760 °C≤ ±0.06 %±1digit0.04 s--
Type T, Cu-CuNi-240 ...+400 °C≤ ±0.07 %±1digit0.04 s--
Resistance thermometer 2)
Pt100 (2-/4-wire)-200 ...+850 °C≤ ±0.04 %±1digit0.04 s--
Pt100 (3-wire)-200 ...+850 °C≤ ±0.04 %±1digit0.06 s--
Pt200 (2-/4-wire)-200 ...+850 °C≤ ±0.04 %±1digit0.04 s--
Pt200 (3-wire)-200 ...+850 °C≤ ±0.04 %±1digit0.06 s--
Pt500 (2-/4-wire)-200 ...+850 °C≤ ±0.04 %±1digit0.04 s--
Pt500 (3-wire)-200 ...+850 °C≤ ±0.04 %±1digit0.06 s--
Pt1000 (2-/4-wire)-200 ...+850 °C≤ ±0.04 %±1digit0.06 s--
Pt1000 (3-wire)-200 ...+850 °C≤ ±0.04 %±1digit0.04 s--
Input signalsMeasuring spanMeasuring error in %of the measuring span 1)Minimum measuring time
DI35-MDI35-D
1-channel measurement2-channel measurement
Current signals0 ...2mA≤ ±0.02 %±1digit0.02 s--
0 ...5mA≤ ±0.02 %±1digit0.02 s--
0 ...20mA≤ ±0.02 %±1digit0.02 s0.02 s0.04 s
4 ...20mA≤ ±0.02 %±1digit0.02 s0.02 s0.04 s
Voltage signalsDC -18 ...+18mV≤ ±0.06 %±1digit0.02 s--
DC -35 ...+35mV≤ ±0.06 %±1digit0.02 s--
DC -75 ...+75mV≤ ±0.04 %±1digit0.02 s--
DC -150 ...+150mV≤ ±0.03 %±1digit0.02 s--
DC -300 ...+300mV≤ ±0.03 %±1digit0.02 s--
DC -500 ...+600mV≤ ±0.03 %±1digit0.02 s--
DC -500 ...+1,250mV≤ ±0.03 %±1digit0.02 s--
DC -500 ...+2,500mV≤ ±0.03 %±1digit0.02 s--
DC -1 ...+5V≤ ±0.02 %±1digit0.02 s--
DC -1 ...+10V≤ ±0.01 %±1digit0.02 s0.02 s0.04 s
Resistance (2-, 3-, or 4-wire)0 ...100Ω≤ ±0.04 %±1digit0.04 s--
0 ... 1 kΩ≤ ±0.04 %±1digit0.04 s--
0 ... 10 kΩ≤ ±0.04 %±1digit0.04 s--
Смотреть все (11)
TerminalCase labellingMeaning
21S1Switch contact 1 1)Normally closed
22Normally open
23COM
24S2Switch contact 2 1)Normally closed
25Normally open
26COM
27S3Switch contact 3 1)Normally closed
28Normally open
29COM
30S4Switch contact 4 1)Normally closed
31Normally open
32COM
41GNDSerial interface RS232 1)
Serial interface RS485 1)
42TxDSerial interface RS232 1)
Data B(+)Serial interface RS485 1)
43RxDSerial interface RS232 1)
Data A(-)Serial interface RS485 1)
TerminalCase labellingMeaning
1Measuring input Resistance thermometer
2Measuring input Resistance thermometer
3Measuring input Resistance thermometer
+Voltage measuring signal ≤ 2.5V
+Thermocouple measuring signal
4Measuring input Resistance thermometer
-Voltage measuring signal ≤ 2.5V
-Thermocouple measuring signal
5+Voltage measuring signal
6+Current measuring signal
7-Voltage measuring signal
-Current measuring signal
8+Analogue output 1)
9-
10+Transmitter power supply
11-
12+Digital input
13LPower supply
14N
Plug A (input 1)
TerminalCase labellingMeaning
1+Current measuring signal Channel
2NCNot connected
3-Current measuring signal
4NCNot connected
Plug B (input 2)
TerminalCase labellingMeaning
1+Current measuring signal Channel
2NCNot connected
3-Current measuring signal
4NCNot connected
Plug C (switching outputs)
TerminalCase labellingMeaning
1S1Normally closed
2Normally open
3COM
4S2Normally closed
5Normally open
6COM
Plug D (digital output, analogue output, interface
TerminalMeaning
1Digital input, supply DC 24 V, ≤ 50mA
2Analogue output 0/4 ...20mA+
3Digital input +
4Analogue output 0/4 ... 20 mAand DC 0 ...10V -
5Analogue output 0 ...10V +
6GNDSerial interface RS232
Serial interface RS485
7TxDSerial interface RS232
Data B(+)Serial interface RS485
8RxDSerial interface RS232
Data A(-)Serial interface RS485
LogoDescriptionCountry
EU declaration of conformity ■ EMCdirective, EN 61326 emission (group 1, class B) and interference immunity (industrial application) ■ Low voltage directive ■ RoHS directiveEuropean union
EAC ■ Electromagnetic compatibility ■ Low voltage directiveEurasian Economic Com - munity
GOST Metrology, measurement technologyRussia
BelGIM Metrology, measurement technologyBelarus
