Цифровой индикатор для щитового монтажа
Описание
Цифровой индикатор DI30 разработан специально для отображения измеренных значений от электронных преобразователей, таких как преобразователи давления и преобразователи температуры. Он предлагает различные варианты входов для стандартных сигналов 0/4 ... 20 mA, DC 0 ... 5 V и DC 0 ... 10 V, которые можно выбрать с помощью конфигурации клемм и выбора входа в рамках настройки прибора.
Таким образом, в качестве альтернативы к этому же прибору можно подключать преобразователи с токовыми или с выходными сигналами напряжения.
Питание преобразователя позволяет эксплуатировать датчики токовой петли (2-проводные), а также датчики 3-проводные и 4-проводные. Питание преобразователя гальванически изолировано от измерительного входа.
Доступны два выходных сигнала сигнализации.

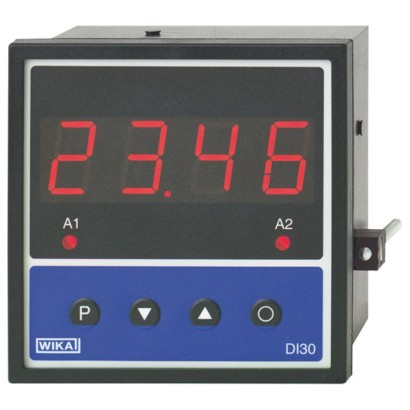

Цифровой индикатор модели DI30
Кроме того, индикатор обеспечивает возможность калибровки датчика и линеаризации до 10 точек. Это позволяет выполнять дальнейшую адаптацию к различным сигналам датчиков и требованиям применения.
Стандартные функции дополняются настраиваемыми частотой дискретизации и частотой обновления индикации, а также входным смещением для коррекции нулевых смещений и дрейфа датчика. Аналогично предусмотрены функции HOLD и TARE. Несанкционированное изменение параметров настроенного прибора можно предотвратить за счёт различных уровней доступа в сочетании со свободно выбираемым кодом доступа.
Вся настройка и программирование могут выполняться с помощью клавиш на передней панели
Особенности
- Свободно выбираемый входной сигнал: 4 ... 20 мА, 0 ... 20 мА, DC 0 ... 5 В, DC 0 ... 10 В
- Питание передающего преобразователя DC 24 V
- Память минимальных и максимальных значений
- 2 свободно программируемых сигнальных выхода
- Линеаризация с до 10 программируемыми точками
Вопросы и ответы
Какие входные сигналы поддерживает DI30?
Прибор принимает сигналы 4 … 20 mA, 0 … 20 mA, DC 0 … 5 V и DC 0 … 10 V; выбор осуществляется конфигурацией клемм и настройкой входа в меню прибора.
Можно ли запитать датчик от самого индикатора?
Да, встроенный источник питания DC 24 V позволяет эксплуатировать двухпроводные датчики токовой петли, а также трёх- и четырёхпроводные датчики; питание гальванически изолировано от измерительного входа.
Какая точность индикации?
Точность составляет ± 0,1 % диапазона измерения ± 1 знак.
Сколько выходов сигнализации есть у прибора?
Два свободно программируемых выхода сигнализации.
Можно ли адаптировать индикацию под нестандартную характеристику датчика?
Да, предусмотрена линеаризация с до 10 программируемыми точками, а также входное смещение для коррекции нулевых смещений и дрейфа датчика.
В каком температурном диапазоне работает прибор?
Диапазон температуры окружающей среды — 0 … +60 °C.
Какая степень защиты корпуса?
Степень защиты IP54/IP00 в зависимости от исполнения монтажа.
Чем DI30 отличается от простых панельных индикаторов?
Помимо индикации он объединяет питание преобразователя DC 24 V, два программируемых выхода сигнализации, память минимум/максимум, функции HOLD и TARE, защиту параметров кодом доступа и настройку полностью с передней панели.
Соберите DI30 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- Питание—
- монтаж и степень защиты—
- Настройки приборазаводские настройки, прибор будет дополнительно конфигурироваться оператором
- Входной сигналБез
- Конфигурация измерительного диапазона начальное значениебез
- Конфигурация конечного значения диапазона измерениябез
- Конструктивные особенностибез
- Дополнительные сведения о конфигурациибез
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | DI30 |
| Серия | DI |
| Подтип | Digital indicator |
| Класс точности | ± 0.1 % of the measuring span ± 1 digit |
| Стандарт точности | EN 61010-1 |
| Выходной сигнал | 4-20mA · 0-20mA · 0-5V · 0-10V · 0-5V DC · 0-10V DC |
| Питание | AC 230 V, 50/60 Hz, ± 10 % |
| Электр. соединение | Removable screw terminals |
| Функция переключения | Freely-programmable alarm outputs |
| Переключающие контакты | 2 |
| Материал корпуса | Aluminium |
| Темп. окружающей среды | +0…+60 °C |
| Степень защиты IP | IP54/IP00 |
| Вес | 0.37 kg |
| Сертификаты | CERoHS |
| Языки datasheet | EN |
| Basic information | |
|---|---|
| Display | |
| Principle | 7-segment LED |
| Display | 4-digit, red |
| Character size | 20mm |
| Indication range | -999 ... 9999 |
| Display rate | 0.1 ... 10.0 s |
| Scale setting | Via individual program numbers Initial and final values freely adjustable between -999 and +9999 Adjustable decimal point |
| Input | |
| Number and type | 1 input for standard signals |
| Input signal | 4 ... 20 mA, input resistance ≤ 100 Ωor 0 ... 20 mA, input resistance ≤ 100 Ωor DC 0 ... 5 V, input resistance ≥ 150 kΩ or DC 0 ... 10 V, input resistance ≥ 150 kΩ |
| Input configuration | Selectable via terminal configuration and programming |
| Accuracy | ± 0.1 %of the measuring span ± 1 digit |
| Measuring time | 0.1 ... 10.0 s |
| Alarm outputs | |
| Number and type | 2 independent switch contacts (relay), freely-programmable |
| Relay contact | Load:AC 230 V, 5 A (resistive load) DC 30 V, 2 A (resistive load) |
| Memory | EEPROM parameter memory |
| Data preservation | > 20 years |
| Transmitter power supply | DC 24 V, max. 50 mA, galvanically isolated |
| Power supply | AC 230 V, 50/60 Hz,±10% {AC 115 V, 50/60 Hz, ± 10 %} |
| Power consumption | Max.8VA |
| Electrical connection | Removable screw terminals |
| Wire cross-section | 2.5 mm² |
| Permissible ambient conditions | |
| Operating temperature | 0 ... 60 °C |
| Storage temperature | -20 ...+80 °C |
| Humidity | ≤ 75 %relative humidity, non-condensing |
| CE conformity | |
| EMCdirective | 2014/30/EU, EN 61326-1 Emission (Group 1, Class B) and Immunity (industrial locations) |
| Low voltage directive | 2014/35/EU, EN 61010-1 |
| RoHS directive | 2011/65/EU, EN IEC 63000 |
| Case | |
| Material | Aluminium |
| Colour | Black |
| Ingress protection | Front: IP 54; Rear: IP 00 (per IEC 60529 / EN 60529) |
| Weight | Approx. 370 g |
| Mounting clearance | Horizontal 120 mm/ vertical 120 mm(recommended) |
| Mounting | Sliding fasteners, fixed via screws, for panel thicknesses 1 mm...10mm |
| Dimensions | 96 x 96x76mm |
