Калибратор для сухих термостатов (сухих колодцев) температуры
Описание

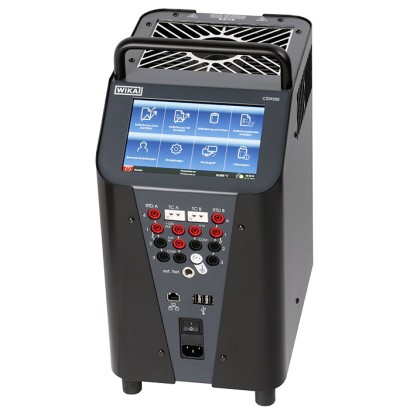

Калибратор CTD9350 — это сухоблочный (dry-well) температурный калибратор премиум-версии со встроенным измерительным прибором. Он создаёт однородное температурное поле в сухом блоке, что обеспечивает высокую точность калибровки термометров сопротивления и термопар без использования жидких термостатов. Модель выбирают для лабораторий, мастерских, электростанций и химической промышленности — как стационарно, так и на объекте.
Особенности
- Простое управление через интуитивно понятное меню
- Большой сенсорный экран с удобным считыванием показаний
- Малое время отклика благодаря оптимизированному регулированию
- Повышенная точность благодаря однородной температуре выравнивающего блока
- Создание задач калибровки, включая подготовку сертификата
Вопросы и ответы
Какой диапазон температур у калибратора CTD9350?
Модель CTD9350-165 работает в диапазоне -35 … +165 °C; серия также доступна в исполнении до 700 °C (-35 … +700 °C).
Какая точность калибровки?
Неопределённость составляет ±0,075 % от показания, но не менее ±0,3 K.
Можно ли калибровать и термометры сопротивления, и термопары?
Да. Встроенный измерительный прибор поддерживает имитацию RTD и TC, сигналы Pt100, Pt1000, термопар, а также ток 0/4…20 mA и напряжение.
Подходит ли прибор для работы на объекте?
Да, CTD9350 — переносной калибратор, пригодный для применения в мастерских и непосредственно на установке.
Есть ли взрывозащищённое исполнение?
В предоставленных данных взрывозащита не указана; заявлены сертификаты CE, RoHS, EMC EN 61326 и Low voltage EN 61010.
Чем CTD9350 отличается от базовых моделей сухих блоков?
Это премиум-версия со встроенным измерительным прибором, большим сенсорным экраном, оптимизированным регулированием (короткое время отклика) и функцией создания задач калибровки с подготовкой сертификата.
При каких условиях окружающей среды можно эксплуатировать прибор?
Допустимая окружающая температура — 0 … +50 °C, степень защиты корпуса IP20, поэтому прибор предназначен для помещений.
Прослеживаются ли результаты калибровки к эталонам?
Да, обеспечивается прослеживаемость по DAkkS.
Соберите CTD9350 под свою задачу
Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.
- Диапазон температуры-35...165 °C
- Защита от работы в сетях без “заземления”включенная в электрическую цепь
- Встроенный мультиметр для электронных СИ температуры—
- Внешний эталонный термометр—
- Калибровка—
- Транспортный футляр—
- Питание—
- Втулка—
- Дополнительные разрешениябез
- Дополнительная информация для заказабез
Завершите конфигурацию
Выберите все параметры, чтобы отправить запрос.
| Модель | CTD9350-165 |
| Серия | CTD9350 |
| Подтип | dry-well |
| Диапазон температуры | −35…+165 °C · −35…+700 °C |
| Неопределённость | ±0.075 % of reading, min. ±0.3 K |
| Тип калибровки | dry_block |
| Выходной сигнал | mA · V · resistance · thermoelectric voltage · current (0/4...20 mA) · RTD simulation · TC simulation · Pt100 · Pt1000 · thermocouple |
| Темп. окружающей среды | +0…+50 °C |
| Степень защиты IP | IP20 |
| Вес | 13.5 kg |
| Сертификаты | RoHSEMC EN 61326Low voltage EN 61010EMC directive EN 61326Low voltage directive EN 61010CE |
| Прослеживаемость | DAkkS |
| Переносной | Да |
| Языки datasheet | EN, DE |
| Basic information | CTD9350-700 | CTD9350-165 |
|---|---|---|
| Temperature range | T amb ... 700 °C [T amb ... 1.292 °F] | -35 ...+165 °C [-31 ...+329 °F] |
| Accuracy | → See table 'Accuracy specifications' | |
| Temperature stability 1) | → See table 'Accuracy specifications' | |
| Metal block | ||
| Immersion depth | 145 mm[5,71 in] | |
| Insert dimensions | Ø29 x 150 mm[Ø1,14 x 5,91 in] | Ø28 x 150 mm[Ø1,10 x 5,91 in] |
| Dry-well material | Aluminium-Bronze 2.0966 | Brass 2.0375 |
| Functions | ||
| Menu functions | ■ Calibration without certificate ■ Calibration with certificate ■ Remote control ■ Data export to a USB stick | |
| User settings | User-defined data is indicated on the test certificate | |
| Dimensions (W x D x H) | ||
| Calibrator without carrying handle | 210 x 300 x 330mm [8.27 x 11.81 x 12.99 in] | 210 x 300 x 380mm [8.27 x 11.81 x 14.96 in] |
| Height of carrying handle | 50 mm[1,97 in] | |
| Weight | 10 kg [22.1 lbs] | Approx. 13.5 kg [29.77 lbs] |
| Digital display instrument | CTD9350-700 | CTD9350-165 |
|---|---|---|
| Display | Bright colour touchscreen (7"), laminated safety glass | |
| Display range | 0 ... 700 °C [32 ... 1,292 °F] | -50 ...+165 °C [-58 ...+329 °F] |
| Resolution | 0.001 °C | |
| Units | Adjustable via menu ■ °C ■ °F ■ K | |
| Menu languages | Adjustable via menu ■ English ■ German |
| Accuracy specifications | CTD9350-700 | CTD9350-165 |
|---|---|---|
| Temperature range | T amb ... 700 °C [T amb ... 1,292 °F] | -35 ...+165 °C [-31 ...+329 °F] |
| Accuracy | ||
| External reference temperature probe | ±0.100 K 2) | ±0.100 K |
| Internal reference temperature probe | 0.075 %of reading, min. ±0.3 K | ±0.100 K |
| Temperature stability 1) | ||
| External reference temperature probe | ±0.020 K 2) | ±0.008 K |
| Internal reference temperature probe | ±0.100 K | ±0.015 K |
| Influence due to loading 1) | ||
| External reference temperature probe | ±0.020 K 2) | ±0.010 K |
| Internal reference temperature probe | ±0.300 K | ±0.300 K |
| Temperature distribution 1) | ||
| Axial homogeneity | ±0.300 K | ±0.100 K |
| Radial homogeneity | ±0.040 K | ±0.020 K |
| Accuracy specifications | CTD9350-700 | CTD9350-165 |
|---|---|---|
| Hysteresis | ±0.015 K | ±0.010 K |
Смотреть все (20)
| Temperature control | CTD9350-700 | CTD9350-165 | ||
|---|---|---|---|---|
| Heating time | 19 min | from 20 °C to 690 °C [from 68 °F to 1,274 °F] | 14 min | from 20 °C to 165 °C [from 68 °F to 329 °F] |
| 16 min | from -35 °C to +165 °C [from -31 °F to +329 °F] | |||
| Cooling time | 85 min | from 700 °C to 30 °C [from 1,292 °F to 86 °F] | 13 min | from +20 °C to -30 °C [from +68 °F to -22 °F] |
| 11 min | from +165 °C to 20 °C [from 329 °F to 68 °F] | |||
| Stabilisation time | Dependent on temperature and temperature probe |
| Electrical connection | CTD9350-700 | CTD9350-165 |
|---|---|---|
| Operating voltage 1) | ■ AC 110 ... 115 V, 60 Hz 2) ■ AC 230 V, 50 Hz 2) | AC 100 ... 240 V, 50/60 Hz |
| Power consumption | 1,000W | 375W |
| Electrical safety | Overvoltage category (installation category) II, Pollution degree 2 in accordance with IEC-61010-1 | |
| Fuse | 10 AH 250V slow blow fuse | 6.3 AH 250V slow blow fuse |
| Power cord | ■ For Europe ■ For USA/Canada ■ For Switzerland ■ For UK |
| Place of use | For indoor use only |
|---|---|
| Altitude | To 2,000 m[6,562 ft] above sea level |
| Operating temperature | 0 ... 50 °C [32 ... 122 °F] The ambient temperature influences the heating/cooling behaviour |
| Storage and transport temperature range | -10 ...+60 °C [14 ... 140 °F] |
| Relative humidity, condensation | < 80 %to 31 °C [88 °F], decreasing linearly to 50 %at 40 °C [104 °F] (non-condensing) |
| Mounting position | Upright / vertical standing |
| Interface | ■ 3 x USB ■ Ethernet |
|---|---|
| Connectivity | ■ OPC UA ■ Serial communication ■ HTTP |
| Baud rate | 2400 |
| Measuring rate | 1 measured value per second |
| Internal program | Test items, test tasks and test points can be applied without limit |
| Analogue output | |
|---|---|
| Voltage supply | DC 24V (can be activated via menu) |
| Load | Max.24mA |
| Switching function | NC,NO |
| Number of channels | |
|---|---|
| Resistance thermometer | 2 |
| Thermocouple | 2 |
| Current signal | 1 |
| Voltage signal | 1 |
| Switch test | 2 |
| Connection type | |
| Resistance thermometer | 4 x 4-mm banana jacks |
| Thermocouple | 2 x thermocouple terminal (mini) |
| Current and voltage signal | 4 mmbanana jacks |
| Pin assignment | |
| Resistance thermometer | ■ 2-wire connection ■ 3-wire connection ■ 4-wire connection |
| Measuring range | |
| Resistance thermometer | Pt100 Pt1000 0 ...400Ω 0 ...4,000Ω |
| Thermocouple | -10 ...+100mV |
| Current signal | DC 0 ...24mA |
| Voltage signal | DC 0 ...12V |
| Accuracies | Measuring range | Accuracy | ||
|---|---|---|---|---|
| Resistance thermometer | ||||
| Pt100 | -200 ...+850 °C | [-328 ... +1,562 °F] | ±0.03 °C | [±0.05 °F] |
| Pt500 | -200 ...+850 °C | [-328 ... +1,562 °F] | ±0.12 °C | [±0.22 °F] |
| Pt1000 | -200 ...+850 °C | [-328 ... +1,562 °F] | ±0.06 °C | [±0.11 °F] |
| Ni100 | -60 ...+180 °C | [-76 ...+356 °F] | ±0.02 °C | [±0.04 °F] |
| Ni500 | -60 ...+200 °C | [-76 ...+392 °F] | ±0.08 °C | [±0.14 °F] |
| Ni1000 | -60 ...+200 °C | [-76 ...+392 °F] | ±0.04 °C | [±0.07 °F] |
| Cold junction | -200 ... +1,820 °C | [-328 ... +3,308 °F] | ±0.3 °C | [±0.54 °F] |
| Thermocouple | ||||
| Type K | -160 ... +1,260 °C | [-256 ... +2,300 °F] | ±0.08 °C | [±0.14 °F] |
| Type J | -190 ... +1,200 °C | [-310 ... +2,192 °F] | ±0.07 °C | [±0.13 °F] |
| Type N | 0 ... 1,300 °C | [32 ... 2,372 °F] | ±0.13 °C | [±0.23 °F] |
| Type E | -200 ... +1,000 °C | [-328 ... +1,832 °F] | ±0.06 °C | [±0.11 °F] |
| TypeT | -130 ...+400 °C | [-202 ...+752 °F] | ±0.09 °C | [±0.16 °F] |
| Type R | 160 ... 1,760 °C | [320 ... 3,200 °F] | ±0.78 °C | [±1.40 °F] |
| Type S | 170 ... 1,760 °C | [338 ... 3,200 °F] | ±0.73 °C | [±1.31 °F] |
| Type B | 920 ... 1,820 °C | [1,688 ... 3,308 °F] | ±0.5 °C | [±0.90 °F] |
| Accuracies | Measuring range | Accuracy |
|---|---|---|
| Direct current | 0 ...24mA | 0.01 %of end value |
| DC voltage | 0 ...12V | 0.01 %of end value |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective EN 61326 emission (group 1, class A) and immunity (industrial application) | ||
| Low voltage directive EN 61010, safety requirements for electrical equipment for measurement, control and laboratory use | ||
| RoHS directive |
| Calibration | |
|---|---|
| Integrated measuring instrument | ■ Without ■ 3.1 inspection certificate per EN 10204 for PT, TC, mAandV ■ DAkkS calibration certificate for PT, TC, mAandV |
| Reference thermometer | ■ Without ■ 3.1 inspection certificate per EN 10204 up to a maximum of 165 °C [329 °F] ■ DAkkS calibration certificate up to a maximum of 165 °C [329 °F] ■ 3.1 inspection certificate per EN 10204 for the rangeT amb ... 700 °C [T amb ... 1,292 °F] ■ DAkkS calibration certificate for the rangeT amb ... 700 °C [T amb ... 1,292 °F] |
| Calibrator 1) | ■ 3.1 inspection certificate per EN 10204 ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) |
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| Accessories for model CTD9350-165 1) | Order code | |
|---|---|---|
| Description | CTX-A-KC | |
| Transport case with trolley rack | -3- | |
| Exteranl reference probe | -E- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CTX-A-KC 2. Option: | ⇓ [ ] |
| Inserts for model CTD9350-165 1) | Order code | |
|---|---|---|
| Description | CTA9I-3R | |
| Undrilled insert Dimensions:Ø28 x 150 mm[Ø1.1 x 5.91 in] Material: Brass 2.0375 | -N- |
| Inserts for model CTD9350-165 1) | Order code | |
|---|---|---|
| Description | CTA9I-3R | |
| Drilled insert Dimensions:Ø28 x 150 mm[Ø1.1 x 5.91 in] Drilling depth: 145 mm[5.71 in] Material: Brass 2.0375 | - | |
| For thermometers with diameters up to 1.2 mm[0.05 in] Bore diameter: 1 x 1.5 mm[1 x 0.06 in] | -1- | |
| For thermometers with diameters up to 1.6 mm[0.06 in] Bore diameter: 1 x 2 mm[1 x 0.08 in] | -2- | |
| For thermometers with diameters up to 2.7 mm[0.11 in] Bore diameter: 1 x 3 mm[1 x 0.12 in] | -3- | |
| For thermometers with diameters up to 3.2 mm[0.13 in] Bore diameter: 1 x 3.5 mm[1 x 0.14 in] | -4- | |
| For thermometers with diameters up to 4.7 mm[0.19 in] Bore diameter: 1 x 5 mm[1 x 0.20 in] | -5- | |
| For thermometers with diameters up to 6.3 mm[0.25 in] Bore diameter: 1 x 6.5 mm[1 x 0.26 in] | -6- | |
| For thermometers with diameters up to 7.2 mm[0.28 in] Bore diameter: 1 x 7.5 mm[1 x 0.30 in] | -7- | |
| For thermometers with diameters up to 8.2 mm[0.32 in] Bore diameter: 1 x 8.5 mm[1 x 0.33 in] | -8- | |
| For thermometers with diameters up to 9.5 mm[0.37 in] Bore diameter: 1 x 10 mm[1 x 0.39 in] | -9- | |
| For thermometers with diameters up to 3.2 mm[0.13 in] Bore diameter: 1 x 5.0 mmand 1 x 3.5mm [1 x 0.20 in and 1 x 0.14 in] | -I- | |
| For thermometers with diameters up to 6.3 mm[0.25 in] Bore diameter: 1 x 5.0 mmand 1 x 6.5mm [1 x 0.20 in and 1 x 0.26 in] | -X- | |
| Bore diameter: 1 x 3.2 mmand 1 x 6.3mm [1 x 0.13 in and 1 x 0.25 in] | -A- | |
| Bore diameter: 2 x 3.2 mm, 1 x 4.2 mm, 1 x 6.3 mm, 1 x 8.4 mmand 1 x 9.9mm [2 x 0.13 in, 1 x 0.17 in, 1 x 0.25 in, 1 x 0.33 in and 1 x 0.39 in] | -B- | |
| Customer-specific, special probes are possible on request. | -?- | |
| Insert replacement tool | -J- | |
| Ordering information for your enquiry: | ||
| 1. Order 2. Option: | ⇓ [ ] |
| Accessories for model CTD9350-700 1) | Order code | |
|---|---|---|
| Description | CTX-A-KD | |
| Transport case with trolley rack | -3- | |
| Ordering information for your enquiry: | ||
| 1. Order code: CTX-A-KDC 2. Option: | ⇓ [ ] |
| Inserts for model CTD9350-700 1) | Order code | |
|---|---|---|
| Description | CTA9I-3S | |
| Material: | Undrilled insert Dimensions:Ø29 x 150 mm[Ø1.14 x 5.91 in] Aluminium-Bronze 2.0966 | -N- |
| Drilling Material: For thermometers with diameters | Drilled insert Dimensions:Ø29 x 150 mm[Ø1.14 x 5.91 in] depth: 145 mm[5.71 in] Aluminium-Bronze 2.0966 up to 1.2 mm[0.05 in] | -1- |
| 1 x 1.5 mm[1 x 0.06 in] For Bore 1 x 2 | thermometers with diameters up to 1.6 mm[0.06 in] diameter: mm[1 x 0.08 in] | -2- |
| For Bore 1 x 3 mm[1 thermometers | thermometers with diameters up to 2.7 mm[0.11 in] diameter: x 0.12 in] | -3- |
| For with diameters Bore diameter: 1 x 3.5 mm[1 x 0.14 in] | up to 3.2 mm[0.13 in] | -4- |
| For thermometers with diameters Bore diameter: 1 x 5 mm[1 x 0.20 in] | up to 4.7 mm[0.19 in] | -5- |
| For thermometers with diameters up to 6.3 mm[0.25 Bore diameter: 1 x 6.5 mm[1 x 0.26 in] | in] -6- | |
| For thermometers with diameters up to 7.2 mm[0.28 Bore diameter: 1 x 7.5 mm[1 x 0.30 in] | in] | -7- |
| For thermometers with diameters up to 8.2 Bore diameter: 1 x 8.5 mm[1 x 0.33 in] | mm[0.32 in] | -8- |
| For thermometers with diameters up to 9.5 mm[0.37 Bore diameter: 1 x 10 mm[1 x 0.39 in] | in] | -9- |
| Bore 1 x 5.0 [1 x 0.20 in | For thermometers with diameters up to 3.2 mm[0.13 in] diameter: mmand 1 x 3.5mm and 1 x 0.14 in] | -A- |
| Inserts for model CTD9350-700 1) | Order code | |
|---|---|---|
| Description | CTA9I-3S | |
| For thermometers with diameters up to 6.3 mm[0.25 in] Bore diameter: 1 x 5.0 mmand 1 x 6.5mm [1 x 0.20 in and 1 x 0.26 in] | -X- | |
| Bore diameter: 1 x 3.2 mmand 1 x 6.3mm [1 x 0.13 in and 1 x 0.25 in] | -A- | |
| Bore diameter: 2 x 3.2 mm, 1 x 4.2 mm, 1 x 6.3 mm, 1 x 8.4 mmand 1 x 9.9mm [2 x 0.13 in, 1 x 0.17 in, 1 x 0.25 in, 1 x 0.33 in and 1 x 0.39 in] | -B- | |
| Customer-specific, special probes are possible on request. | -?- | |
| Insert replacement tool | -J- | |
| Ordering information for your enquiry: | ||
| 1. Order code: 2. Option: | ⇓ [ ] |
Не нашли ответа в документации? Инженер ответит в течение рабочего дня.
Спросить инженера →273 стандартных артикулов семейства CTD9350
Если знаете код — выберите напрямую. Если нет — пользуйтесь конфигуратором в режиме «01».
