WIKA · Калибровочное оборудование · Семейство CPT
Точный датчик давления

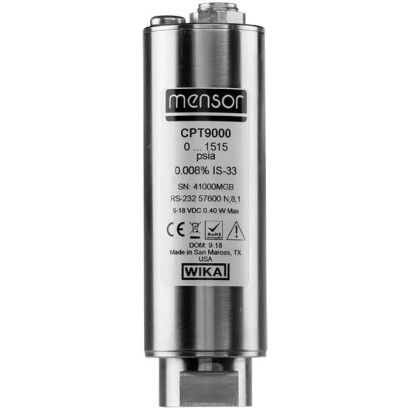

Преобразователь давления высокой точности, премиум-исполнение, модель CPT9000, с высокой точностью и несколькими интерфейсами связи для калибровки и критически важных применений.
Диапазон
-1…401 bar
Выход
temperature output
Защита
IP67
RoHSUKCACE
Цена
По запросу
Зависит от конфигурации
Описание
Точный преобразователь давления модели CPT9000 разработан для обеспечения превосходных характеристик и выгодного соотношения цены и качества. Благодаря точности до 0,008 % IS-33, диапазону температурной компенсации 0 ... 50 °C [32 ... 122 °F], интервалу калибровки 365 дней и выбираемым диапазонам от 25 mbar ... 400 bar [10 inH₂O ... 6,000 psi], CPT9000 занимает особое положение по показателям и ценности на рынке высокоточных преобразователей давления. CPT9000 находится на верхней ступени линейки высокоточных преобразователей давления Mensor.
Особенности
- Точность до: 0,008 % IS-33
- Диапазон измерений: 0 ... 25 mbar до 401 bar [0 ... 10 inH 2 O до 6,015 psi]
- Температурная компенсация: 0 ... 50 °C [32 ... 122 °F]
- Передача данных через USB, RS-232 или RS-485
- Выходной сигнал температуры
Вопросы и ответы
Какой диапазон давления охватывает CPT9000?
Диапазоны выбираются от 0 … 25 mbar до 0 … 401 bar; доступны также отрицательные и относительные диапазоны, например −1 … 10 bar или −1 … 400 bar.
Какая точность у этого преобразователя?
Точность составляет до 0,008 % от показания (0,008 % IS-33).
Какие интерфейсы связи поддерживает прибор?
USB, RS-232 или RS-485 — на выбор.
Для каких сред предназначен CPT9000?
Прибор предназначен для измерения давления газа.
В каком диапазоне температур работает прибор?
Температурная компенсация действует в диапазоне 0 … 50 °C; допустимая окружающая температура — от −40 до +85 °C.
Какова степень защиты корпуса?
Степень защиты по IP — IP67.
Есть ли взрывозащищённое исполнение?
Нет, данные о взрывозащите для этой модели не указаны; заявлены сертификаты CE, UKCA и RoHS.
Чем CPT9000 отличается от других моделей серии CPT?
CPT9000 — премиум-версия и самый точный преобразователь в линейке Mensor: точность до 0,008 % IS-33 при температурной компенсации 0 … 50 °C и нескольких интерфейсах связи.
Идентификация
| Модель | CPT9000 |
| Серия | CPT |
| Подтип | pressure transducer |
Измерительный диапазон
| Диапазон давления | 0…100 bar · 0…0.025 bar · -1…100 bar · -1…400 bar · 0.552…1.172 bar · 0…401 bar · 100…400 bar · -0.013…0.013 bar · 0…101 bar · 0…1 bar · 0…400 bar · -1…10 bar · -12.5…12.5 mbar · 0…0.35 bar · 0…25 mbar |
| Диапазон температуры | +0…+50 °C · −40…+85 °C |
Точность измерения
| Неопределённость | 0.008 % of reading |
Технологические условия
| Рабочая среда | gas |
| Тип калибровки | electronic |
Электрические характеристики
| Выходной сигнал | temperature output |
Условия эксплуатации
| Темп. окружающей среды | −40…+85 °C |
| Степень защиты IP | IP67 |
| Вес | 0.25 kg |
Сертификаты и одобрения
| Сертификаты | RoHSUKCACE |
| Прослеживаемость | A2LA · DAkkS |
Дополнительные характеристики
| Языки datasheet | EN, DE, ES, FR, IT, NL, PL, PT, RO, SV, RU, EL, JA, ZH |
Таблицы из даташита
Measuring range precision pressure transducer
| Accuracy 1) | 0.008 %IS-33 2) | 0.008 %IS-50 3) | 0.008 %Full Span |
|---|---|---|---|
| Measuring ranges | |||
| Gauge pressure 4) | 0 ... 1 to 0 ... 100 bar [0 ... 15 to 0 ... 1,500 psi] | 0 ...> 100 to 0 ... 400 bar [0 ...> 1,500 to 0 ... 6,000 psi] | 0 ... 25 mbar to 0 ...< 1 bar [0 ... 0.36 to 0 ...< 15 psi] |
| Bidirectional 4) 5) | -1 ... 10 to -1 ... 100 bar [-15 ... 145 to -15 ... 1,500 psi] | -1 ...> 100 to -1 ... 400 bar [-15 ...> 1,500 to -15 ... 6,000 psi] | -12.5 ... +12.5 mbar to -1 ...< 10 bar [-0.18 ... 0.18 to -15 ...< 145 psi] |
| Absolute pressure | 0 ... 1 to 0 ... 101 bar abs. [0 ... 15 to 0 ... 1,515 psi abs.] | 0 ...> 101 to 0 ... 401 bar abs. [0 ...> 1,515 to 0 ... 6,015 psi abs.] | 0 ... 350 mbar abs. to 0 ...< 1 bar abs. [0 ... 5 to 0 ...< 15 psi abs.] |
| As barometric reference, optional | |||
| Measuring range | 552 ... 1,172 mbar abs. [8 ... 17 psi abs.] | ||
| Accuracy 1) | 0.008 %of reading | ||
| Calibration interval | 365 days | ||
| Pressure units | 39 and 1 user-defined |
Basic information precision pressure transducer
| Display | ||
|---|---|---|
| Resolution | 100 ppb or better | |
| Boot-up time | ■ RS-232 ■ RS-485 | 750 ms |
| USB | 3.5 s | |
| Warm-up time | Approx. 15 min | |
| Voltage supply | ||
| Power supply | ■ RS-232 ■ RS-485 | DC 9 ...18V (DC 12V nominal) |
| USB | DC 3.0 ...5.25V (DC 5V nominal) Bus powered | |
| Power consumption | ■ RS-232 ■ RS-485 | < 26 mAat DC 12V ±5 %(0.40W max ) |
| USB | < 84 mAat DC 5V ±5 %(0.45W max ) | |
| Internal volume | ||
| Measure port | < 1 ml [< 1 cc] | |
| Reference port | Approx. 40 ml [40 cc] |
Basic information precision pressure transducer
| Case | |
|---|---|
| Orientation effects | Removable with a zero point correction |
| Dimensions | → See technical drawings |
| Weight | Approx. 250 g [0.55 lb] (depending on range) |
| Ingress protection | IP67 |
Communication
| Interface | ■ USB 2.0 ■ RS-232 ■ RS-485 |
|---|---|
| Baud rate (User-selectable) | ■ 9600 ■ 19200 ■ 38400 ■ 57600 baud (default setting) ■ 115200 |
| Command sets | ■ Mensor default command set ■ Mensor legacy command set |
| Measuring rate | 50 values/s: default - (adjustable ex-works) |
Смотреть все (11)
Pressure connection
| Connection | FSAE J514/JIC 4 | |
|---|---|---|
| Pressure port adapters | ■ Without ■ 6 mmtube fitting ■ ¼" tube fitting ■ ¼NPT, male thread ■ ⅛NPT, female thread ■ ¼BSP, male thread ■ ⅛BSP, female thread ■ 7/16-20 SAE, female thread | |
| Reference port | < 100 bar [< 1,500 psi] | 1/16" barb fitting |
| ■ > 100 bar [> 1,500 psi] ■ > 100 bar abs. [> 1,500 psi abs.] | Sealed relief valve 1) | |
| Wetted parts | Pressure ranges ≤ 350 mbar [≤ 5 psi] | ■ Stainless steel 316 ■ Silicon ■ Glass-filled resins ■ Epoxy |
| Pressure ranges > 350 mbar ... 100 bar [> 5 ... 1,500 psi] | ■ Stainless steel 316 | |
| Pressure ranges > 100 bar [> 1,500 psi] | ■ Stainless steel 316 ■ Fluorocarbon rubber | |
| Overpressure limit | 2 x proof, 3 x burst, static pressure < 3.45 bar [< 50 psi] |
Operating conditions
| Altitude | < 3,048 m[< 10,000 ft] | |
|---|---|---|
| Place of use | Indoor | |
| Operating temperature | -40 ...+85 °C [-40 ...+185 °F] | |
| Compensated temperature range | 0 ... 50 °C [32 ... 122 °F] | |
| Storage temperature range | -40 ...+85 °C [-40 ...+185 °F] | |
| Relative humidity, condensation | 0 ... 95 %r.h. (non-condensing) | |
| Permissible media | Pressure ranges ≤ 350 mbar [≤ 5 psi] | Clean, dry, non-corrosive gases |
| Pressure ranges > 350 mbar [> 5 psi] | Media compatible with the listed wetted parts | |
| Mounting position | ■ Horizontal ■ Vertical ■ Customised | |
| Pollution degree | 2 per EN 61010-1 | |
| EMC (HF field) | EN 61326-1 emission (group 1, class A) and immunity (industrial application) |
| Logo | Description Region |
|---|---|
| EU declaration of conformity | European Union |
| EMCdirective 1) EN 61326-1 emission (group 1, class A) and immunity (industrial application) | |
| RoHS directive | |
| UKCA | United Kingdom |
| Electromagnetic compatibility regulations | |
| Restriction of hazardous substances (RoHS) regulations |
Certificate
| Calibration 1) | ■ A2LA calibration certificate (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate - absolute pressure (traceable and accredited in accordance with ISO/IEC 17025) ■ DAkkS calibration certificate - gauge pressure (traceable and accredited in accordance with ISO/IEC 17025) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| Cal-Template (demo version) | Cal-Template (light version) | Cal-Template (full version) | Log-Template (full version) |
|---|---|---|---|
| Fully automatic calibration | Semi-automatic calibration | Fully automatic calibration | ■ Live measured value recording for a certain period of time with selectable interval, duration and start time ■ Creation of logger protocols with graphic and/or tabular representation of the measuring results in PDF format ■ Possibility of exporting measuring results as CSV file |
| Limitation to two measuring points | No limitation of the measuring points approached | ||
| ■ Creation of 3.1 inspection certificates per DIN EN 10204 ■ Calibration data can be exported to Excel ® template or XML file ■ Calibration of pressure measuring instruments | |||
| Ordering information for a single licence | |||
| Is available for a cost-free download | WIKA-CAL-LZ-Z-Z | WIKA-CAL-CZ-Z-Z | WIKA-CAL-ZZ-L-Z |
| Ordering information for a pair licence | |||
| Cal-Template (light version) together with Log-Template (full version) | WIKA-CAL-LZ-L-Z | ||
| Cal-Template (full version) together with Log-Template (full version) | WIKA-CAL-CZ-L-Z |
| CPT9000 / CPT6020 1) | Order code |
|---|---|
| CPX-A-T4 | |
| Power supply Via RS-232 interface cable Cable length: 1.5 m[4.9 ft] | -1- |
| Via RS-232 interface cable Cable length: 3.0 m[9.8 ft] | -3- |
| Via RS-232 interface cable Cable length: 5.0 m[16.4 ft] | -4- |
| Power supply Via RS-485 interface cable Cable length: 1.5 m[4.9 ft] | -2- |
| Via RS-485 interface cable Cable length: 3.0 m[9.8 ft] | -J- |
| Via RS-485 interface cable Cable length: 5.0 m[16.4 ft] | -K- |
| Adapter cable RS-232 to USB | -5- |
| RS-485 to USB | -6- |
| Legacy cable adapter RS-232 cable adapter For CPT6010 to CPT9000 or CPT6020 | -8- |
| RS-485 cable adapter For CPT6010 to CPT9000 or CPT6020 | -7- |
| Pressure adapter SAE J514/JIC 4, male thread to ¼BSP, male thread P max : 400 bar [6,000 psi] | -A- |
| Pressure adapter SAE J514/JIC 4, male thread to ⅛BSP, female thread P max : 400 bar [6,000 psi] | -B- |
| Pressure adapter SAE J514/JIC 4, male thread to 6 mmtube fitting P max : 400 bar [6,000 psi] | -C- |
| Pressure adapter SAE J514/JIC 4, male thread to 7/16-20 SAE, male thread P max : 400 bar [6,000 psi] | -D- |
| Pressure adapter SAE J514/JIC 4, male thread to ¼" tube fitting P max : 400 bar [6,000 psi] | -E- |
| Pressure adapter SAE J514/JIC 4, male thread to ¼NPT, male thread P max : 400 bar [6,000 psi] | -F- |
| Pressure adapter SAE J514/JIC 4, male thread to ⅛NPT, female thread P max : 400 bar [6,000 psi] | -S- |
| Pressure adapter SAE J514/JIC 4, male thread to G½BSP, male thread P max : 400 bar [6,000 psi] | -U- |
| Gasket-flare 50 pcs. gasket-flare 37° ¼" for J514/JIC 44 pressure port | -V- |
| Accessories for CPT9000 / CPT6020 1) | Order code | |
|---|---|---|
| Description | CPX-A-T4 | |
| Communication cable Shielded with flying leads Cable length: 1.5 m[4.9 ft] Shielded with flying leads Cable length: 3.0 m[9.8 ft] Shielded with flying leads Cable length: 5.0 m[16.4 ft] | -G- | |
| -H- | ||
| -I- | ||
| - | Transport case | -T- |
| Ordering information for your enquiry: | ||
| 1. Order code: CPX-A-T4 2. Option: | ⇓ [ ] |
