CPT2500

Под заказ

WIKA · Калибровочное оборудование · Семейство CPT

USB-датчик давления

Name: USB-датчик давления
Brand: WIKA

USB-датчик давления с USB-адаптером и программным обеспечением для калибровки, обеспечения качества и мониторинга профиля давления.

Диапазон

-1…1000 bar

Выход

USB

Защита

IP67

CERoHS

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

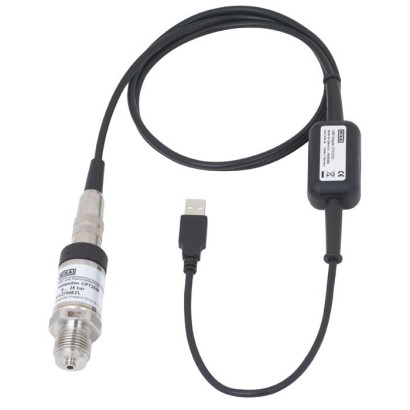

USB-датчик давления CPT2500 подключается к любому ПК с интерфейсом USB через адаптер модели CPA2500 и не требует внешнего питания. Он предназначен для калибровки, обеспечения качества, записи и мониторинга профилей давления, а также измерения скачков давления. Поставляется с программным обеспечением для записи измеренных значений, калибровки и их оценки.

Особенности

Регулируемый интервал записи от 1 мс ... 10 с
Диапазоны измерений от -600 ... 0 мбар до 0 … 1,000 бар [-9 ... 0 psi до 0 ... 14,500 psi]
Точность: 0,2 %, опционально 0,1 % (вкл. калибровочный сертификат)
Внешний источник питания не требуется
ПО для регистрации измеряемого значения, калибровки и оценки

Вопросы и ответы

Какой диапазон измерений у CPT2500?

Доступны диапазоны от -600 … 0 мбар до 0 … 1 000 бар [-9 ... 0 psi до 0 ... 14 500 psi], включая относительные и абсолютные диапазоны в мбар, бар и psi.

Какая точность у датчика?

Стандартная точность — 0,2 % FS; опционально доступна точность 0,1 % FS (включая сертификат калибровки).

Нужно ли внешнее питание?

Нет, внешний источник напряжения не требуется — датчик питается через интерфейс USB.

К какому компьютеру можно подключить датчик?

Датчик подключается к любому ПК с интерфейсом USB через адаптер модели CPA2500.

С какой частотой ведётся запись данных?

Интервал записи регулируется от 1 мс до 10 с, что позволяет фиксировать даже быстрые скачки давления.

В каком температурном диапазоне работает датчик?

Температура окружающей среды: -20 … +80 °C; доступны также варианты рабочих температур от -40 … +100 °C в зависимости от исполнения.

Есть ли взрывозащищённое исполнение или SIL?

По имеющимся данным взрывозащита и уровень SIL не предусмотрены; датчик имеет сертификаты CE и RoHS.

Чем CPT2500 отличается от обычного цифрового манометра?

Это USB-датчик со встроенной функцией регистрации: он записывает профиль давления на ПК с интервалом от 1 мс и поставляется с ПО для калибровки и оценки данных, что делает его инструментом для калибровочных служб и контроля качества.

Идентификация

Модель	CPT2500
Серия	CPT
Подтип	USB pressure sensor

Измерительный диапазон

Диапазон давления

0…1000 bar · 0…10 bar · 0…100 bar · -600…0 mbar · -250…250 mbar · -600…600 mbar · -400…0 mbar · -400…400 mbar · -250…0 mbar · 0…100 mbar · 0…160 mbar · 0…250 mbar · 0…400 mbar · 0…600 mbar · -1…0 bar · -1…1.5 bar · -1…3 bar · -1…5 bar · -1…9 bar · -1…15 bar · -1…24 bar · -1…39 bar · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…16 bar · 0…25 bar · 0…40 bar · 0…60 bar · 0…70 bar · 0…160 bar · 0…250 bar · 0…400 bar · 0…600 bar · 0…250 mbar abs. · 0…400 mbar abs. · 0…600 mbar abs. · 0…1 bar abs. · 0…1.6 bar abs. · 0…2.5 bar abs. · 0…4 bar abs. · 0…6 bar abs. · 0…10 bar abs. · 0…16 bar abs. · 0…25 bar abs. · 0.8…1.2 bar abs. · 0…5 psi abs. · 0…10 psi abs. · 0…15 psi abs. · 0…20 psi abs. · 0…30 psi abs. · 0…50 psi abs. · 0…100 psi abs. · 0…150 psi abs. · 0…200 psi abs. · -100…100 mbar · -20…60 mbar · -20…40 mbar · -20…25 mbar · 0…5 psi · 0…10 psi · 0…15 psi · 0…20 psi · 0…30 psi · 0…50 psi · 0…500 psi · 0…6000 psi · 0…100 psi · 0…1000 psi · 0…8000 psi · 0…150 psi · 0…1500 psi · 0…14500 psi · 0…200 psi · 0…2000 psi · 0…300 psi · 0…3000 psi

Диапазон температуры

+0…+80 °C · −25…+100 °C · −20…+80 °C · −40…+100 °C

Точность измерения

Неопределённость

0.2 % FS (optionally 0.1 % FS)

Технологические условия

Рабочая среда	oil
Тип калибровки	electronic

Электрические характеристики

Выходной сигнал

USB

Условия эксплуатации

Темп. окружающей среды	−20…+80 °C
Степень защиты IP	IP67
Вес	0.22 kg

Сертификаты и одобрения

Сертификаты	CERoHS
Прослеживаемость	DAkkS · NIST

Дополнительные характеристики

Переносной	Да
Языки datasheet	EN, DE, FR, IT, CS, NL, PL, PT, RO, ES, SV, RU, EL, JA, ZH

Таблицы из даташита

USB pressure sensor model CPT2500 (complete measuring chain)

Measuring range	mbar	-600 ... 0	-600 ...+600	-400 ... 0	-400 ...+400
-250 ...+250	-100 ...+100	-20 ...+60 1)	-20 ...+40 1)	-20 ...+25 1)
0 ... 100	0 ... 160	0 ... 250	0 ... 400	0 ... 600
bar psi	-1 ... 0	-1 ... 1.5	-1 ... 3	-1 ... 5	-1 ... 9
-1 ... 15	-1 ... 24	-1 ... 39	0 ... 1	0 ... 1.6
0 ... 2.5	0 ... 4	0 ... 6	0 ... 10	0 ... 16
0 ... 25	0 ... 40	0 ... 60	0 ... 70	0 ... 100
0 ... 160	0 ... 250	0 ... 400	0 ... 600	0 ... 1,000
	0 ... 5	0 ... 10	0 ... 15	0 ... 20	0 ... 30
	0 ... 50	0 ... 100	0 ... 150	0 ... 200	0 ... 300
	0 ... 500	0 ... 1,000	0 ... 1,500	0 ... 2,000	0 ... 3,000
	0 ... 6,000	0 ... 8,000	0 ... 14,500
Absolute pressure	mbar abs.	0 ... 250	0 ... 400	0 ... 600
bar abs.	0 ... 1	0 ... 1.6	0 ... 2.5	0 ... 4	0 ... 6
0 ... 10	0 ... 16	0 ... 25	0.8 ... 1.2
psi abs.	0 ... 5	0 ... 10	0 ... 15	0 ... 20	0 ... 30
0 ... 50	0 ... 100	0 ... 150	0 ... 200
Overpressure safety
3 times	≤ 25 bar	≤ 360 psi
2 times	> 25 bar ...≤ 600 bar	> 360 psi ...≤ 8,700 psi
1.5 times	> 600 bar	> 8,700 psi
Resolution	Dependent on pressure range (max. 4 ½-digits)
Accuracy of the measuring chain 2)	■ 0.2 %FS(resolution: 4-digits) ■ 0.1 %FS(resolution: 4 ½-digits) 3)
Pressure types	■ Gauge pressure ■ Absolute pressure of 0 ... 25 bar abs. [0 ... 360 psi abs.]
	■ Vacuum from -1 ...+39 bar [-14.5 ... 560 psi]

USB adapter model CPA2500

Communication
PC connection	Standard USB connector (type A)
Electrical sensor connection	Circular connector, 7-pin, M16 x 0.75
Recording interval	1 ms ... 10 s, adjustable via software
Recording options	Selectable start/stop conditions
Voltage supply
Supply voltage	Supply via USB interface
Permissible ambient conditions
Operating temperature	-25 ...+50 °C [-13 ...+122 °F]
Storage temperature	-25 ...+70 °C [-13 ...+158 °F]
Relative humidity	0 ... 95 %r.h. (non-condensing)
Case
Dimensions	See technical drawing
Weight	Approx. 120 g [0.265 lbs]

Logo	Description	Region
EU declaration of conformity for EMCdirective EN 61326 emission (group 1, class	European Union (controlled electromagnetic environment)	model CPA2500 B) and immunity
EU declaration of conformity for EMCdirective EN 61326 emission (group 1, class	European Union (commercial applications, laboratories,	model CPT2500 B) and immunity
Pressure equipment directive PS > 200 bar; module A, pressure accessory directive		RoHS

Description

Calibration	■ 3.1 inspection certificate per EN 10204 (factory calibration) ■ DAkkS calibration certificate (traceable and accredited in accordance with ISO/IEC 17025)
Recommended calibration interval	1 year (dependent on conditions of use)

Смотреть все (6)

Cal-Template (demo version)	Cal-Template (light version)	Log-Template (full version)
Fully automatic calibration	Semi-automatic calibration	■ Live measured value recording for a certain period of time with selectable interval, duration and start time ■ Readout of the integrated data logger of the hand-held ■ Creation of logger protocols with graphic and/or tabular representation of the measuring results in PDF format ■ Possibility of exporting measuring results as CSV file
Limitation to two measuring points	No limitation of the measuring points approached
■ Creation of 3.1. inspection certificates per DIN EN 10204 ■ Calibration data can be exported to Excel ® template or XML file ■ Calibration of pressure measuring instruments
Ordering information for your enquiry:
Is available for a cost-free download	WIKA-CAL-LZ-Z-Z	WIKA-CAL-ZZ-L-Z
WIKA-CAL-LZ-L-Z

	Order code
Description	CPH-A-25-
Plastic case Dimension: 230 x 180 x 45 mm[9.06 x 7.09 x 1.77 in] Consisting of: ■ USB adapter model CPA2500 ■ USBsoft2500 configuration and evaluation software	-2-
Ordering information for your enquiry:
1. Order code: CPH-A-25 2. Option:	⇓ [ ]
