CER6000
Под заказ
WIKA · Калибровочное оборудование · Семейство CER6000

Стандартный образцовый резистор

Стандартный образцовый резистор для измерения напряжения и сопротивления в калибровочных лабораториях, доступный в сериях RR и RW с высокой точностью и длительной стабильностью.
Диапазон
15…40 °C
Защита
IP65
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Данная модель доступна в двух сериях: CER6000-RR (образцовый резистор) и CER6000-RW (стандартный образцовый резистор). Серия RR четырёхпроводных образцовых резисторов обеспечивает высокую точность и стабильность при экономичной стоимости. Серия RR, разработанная специально для использования в качестве образцового средства сравнения для мостов сопротивления для измерения сопротивления термометров переменного тока (AC) диапазона ASL, может также применяться в лабораториях электрических стандартов.

Помимо стандартных фиксированных значений резисторы могут поставляться с любым номиналом в диапазоне от 1 до 10,000 Ω. Типичными областями применения серии RR являются использование в качестве эталонов передачи или в качестве опорного источника при калибровке температуры либо в лабораториях электрических стандартов.

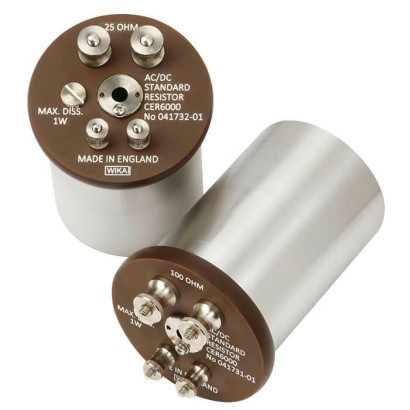

Стандартный образцовый резистор, модель CER6000, 25 Ω и 100 Ω

Серия RW изготовлена из специально подобранного сплава с низким температурным коэффициентом, который смонтирован без внутренних напряжений на оправках из материала с низкими диэлектрическими потерями, но с высокой механической стабильностью.

Длительная термообработка элементов обеспечивает долговременную стабильность и низкий температурный коэффициент сопротивления. Элементы герметично запаяны в контейнеры из нержавеющей стали и заполнены сухим маслом Castrol WOM 14.

Особенности

  • Высокая точность
  • Отличная длительная стабильность
  • Низкий температурный коэффициент
  • Конструкция из нержавеющей стали повышенной прочности

Вопросы и ответы

Какой диапазон номиналов доступен для CER6000?

Помимо стандартных фиксированных значений резисторы могут поставляться с любым номиналом в диапазоне от 1 до 10,000 Ω.

Какая точность у этого образцового резистора?

Заявленная погрешность составляет ±10 ppm. Серия RR обеспечивает высокую точность и стабильность при экономичной стоимости.

Чем отличаются серии RR и RW?

Серия RR — четырёхпроводные образцовые резисторы, разработанные как средство сравнения для AC-мостов сопротивления ASL. Серия RW изготовлена из специально подобранного сплава с низким температурным коэффициентом, смонтированного без внутренних напряжений на оправках из материала с низкими диэлектрическими потерями.

В каком диапазоне температур может работать прибор?

Допустимая температура окружающей среды составляет +15 … +40 °C.

Есть ли защита корпуса от пыли и влаги?

Да, степень защиты корпуса — IP65.

Какая прослеживаемость обеспечивается при калибровке?

Калибровка прослеживается к национальным эталонам через DAkkS, UKAS и NPL.

Для каких приборов CER6000 используется как эталон?

Он применяется как эталон сравнения при калибровке омметров и AC или DC температурных мостов, а также в лабораториях электрических стандартов.

Из чего выполнен корпус прибора?

Элементы серии RW герметично запаяны в контейнеры из нержавеющей стали и заполнены сухим маслом Castrol WOM 14; конструкция отличается прочностью и механической стабильностью.

Идентификация
МодельCER6000
ПодтипReference resistor
Измерительный диапазон
Диапазон температуры+15…+40 °C
Точность измерения
Неопределённость±10 ppm
Технологические условия
Тип калибровкиelectronic
Условия эксплуатации
Темп. окружающей среды+15…+40 °C
Степень защиты IPIP65
Вес0.5 kg
Сертификаты и одобрения
ПрослеживаемостьDAkkS · UKAS · NPL
Дополнительные характеристики
ПереноснойДа
Языки datasheetEN
Таблицы из даташита
Reference resistor, model CER6000-RR
Resistance value1, 10, 25, 100, 300, 400, 500, 1,000 and 10,000Ω Others on request
Tolerance±10 ppm
Long-term stability< ±5 ppm per year
Temperature coefficientTypically < 1 ppm per °C
Frequency dependence< 1 ppm up to 400 Hz
Permissible ambient conditions
Working temperature20 °C [68 °F]
Operating temperature15 ... 40 °C [59 ... 104 °F]
Case
DimensionsØ=76mm, height 114 mm[Ø=2.99 in, height 4.49 in]
Weight0.5 kg [1.1 lbs]
Standard reference resistor, model CER6000-RW
Resistance value1, 10, 25, 100, 300, 400, 500, 1,000 and 10,000Ω Others on request
Tolerance±10 ppm
Long-term stability< 1 kΩ; 2 ppm per year (HS version 0.5 ppm per year)
≥ 1 kΩ; 5 ppm per year
Temperature coefficientTypically 2 ppm per °C (HS version 0.5 ppm per °C)
Frequency dependence1 ppm up to 1,592 Hz
Permissible ambient conditions
Working temperature20 °C [68 °F]
Operating temperature15 ... 40 °C [59 ... 104 °F]
Case
DimensionsØ=76mm, height 114 mm[Ø=2.99 in, height 4.49 in]
Weight0.7 kg [1.5 lbs]
Certificate
Calibration■ Without ■ DAkkS/UKAS calibration certificate - DC at 20 °C [68 °F] ■ DAkkS calibration certificate - DC at 23 °C [73 °F] ■ DAkkS/UKAS calibration certificate - DC and AC at 20 °C [68 °F] ■ DAkkS calibration certificate - DC and AC at 23 °C [73 °F] ■ NPL calibration certificate - DC at 20 °C [68 °F] or 23 °C [73 °F] ■ NPL calibration certificate - DC and AC at 20 °C [68 °F] or 23 °C [73 °F]
Recommended recalibration interval1 year (dependent on conditions of use)
