A2G-40

Под заказ

WIKA · Измерение давления · Семейство A2G

Реле перепада давления

Name: Реле перепада давления
Brand: WIKA

Для вентиляции и кондиционирования воздуха

Диапазон

20…4500 Pa

Точность

±8 Pa

Защита

IP54

RoHSEACWEEECEEMC

Цена

По запросу

Зависит от конфигурации

Заказать расчёт

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Реле перепада давления модели A2G-40 в функции Δp контролирует фильтры и вентиляторы в вентиляционных воздуховодах и воздушных заслонках.

Доступны шесть ступеней диапазона давления. Реле перепада давления отличается простотой монтажа и высокой надёжностью.

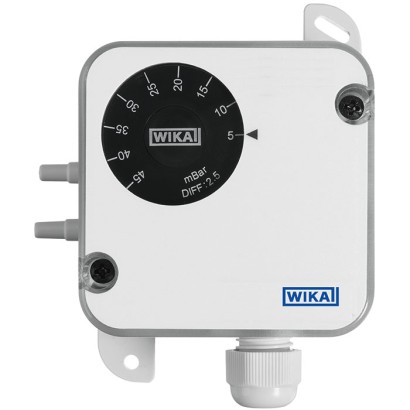

Реле перепада давления, модель A2G-40

Особенности

Шесть ступеней диапазонов измерения давления
Простые установка и сборка
Очень высокая надёжность
Прочный корпус и практичная конструкция

Вопросы и ответы

Какие диапазоны перепада давления доступны у A2G-40?

Шесть ступеней: 20 … 200 Па, 30 … 300 Па, 30 … 500 Па, 40 … 600 Па, 100 … 1500 Па и 500 … 4500 Па.

Какая точность у реле A2G-40?

Точность составляет ±8 Па, ±20 Па или ±100 Па в зависимости от выбранного диапазона.

Для каких сред подходит прибор?

A2G-40 предназначен для сухих, чистых, неагрессивных газов, обычно воздуха. Он не подходит для агрессивных или загрязнённых сред.

В каком температурном диапазоне может работать реле?

Температура окружающей среды: от -20 до +85 °C; температура среды: от -20 до +60 °C.

Какое исполнение по защите от пыли и влаги?

Степень защиты корпуса — IP54.

Как выполняется присоединение к процессу?

Через штуцер бокового монтажа для шлангов с внутренним диаметром 4 … 6 мм.

Есть ли взрывозащищённое исполнение?

Нет, данные о взрывозащите для этой модели отсутствуют. Сертификация включает CE, EMC, EAC, RoHS и WEEE.

Чем A2G-40 отличается от других моделей серии A2G?

A2G-40 — это реле перепада давления с одним переключающим контактом и фиксированным дифференциалом, оптимизированное для контроля фильтров и вентиляторов в вентиляционных системах.

Идентификация

Модель	A2G-40
Серия	A2G
Подтип	Differential pressure switch

Измерительный диапазон

Диапазон давления

20…200 Pa · 30…300 Pa · 30…500 Pa · 40…600 Pa · 100…1500 Pa · 500…4500 Pa

Точность измерения

Класс точности

±8 Pa, ±20 Pa, ±100 Pa

Технологические условия

Технологическое присоединение	Connecting nozzle, side mount, for hoses with inner diameter 4 ... 6 mm
Темп. процесса	−20…+60 °C

Электрические характеристики

Электр. соединение	Cable gland M16, Screw terminals max. 1.5 mm²
Функция переключения	Switch point with fixed differential
Переключающие контакты	1

Материалы

Материал корпуса	Plastic (ABS)
Материал смачиваемых частей	Silicone, Plastic, Diaphragm: Silicone, Seals: Plastic
Материал уплотнения	Plastic

Условия эксплуатации

Темп. окружающей среды	−20…+85 °C
Степень защиты IP	IP54
Вес	0.15 kg

Сертификаты и одобрения

Сертификаты

RoHSEACWEEECEEMC

Дополнительные характеристики

Языки datasheet

Таблицы из даташита

Differential pressure switch, model A2G-40

Switch point accuracy	Pressure range	Lowest limit	Highest limit
20 ... 200 Pa [0.08 ... 0.8 inWC]	±8 Pa [±0.03 inWC]	±15%	20 Pa [0.08 inWC]
30 ... 300 Pa [0.12 ... 1.20 inWC]	±8 Pa [±0.03 inWC]	±15%	25 Pa [0.10 inWC]
30 ... 500 Pa [0.12 ... 2.00 inWC]	±8 Pa [±0.03 inWC]	±15%	25 Pa [0.10 inWC]
40 ... 600 Pa [0.16... 2.41 inWC]	±8 Pa [±0.03 inWC]	±15%	35 Pa [0.14 inWC]
100 ... 1,500 Pa [0.40 ... 6.02 inWC]	±20 Pa [±0.08 inWC]	±15%	80 Pa [0.32 inWC]
500 ... 4,500 Pa [2.00 ... 18.08 inWC]	±100 Pa [±0.40 inWC]	±15%	250 Pa [1.00 inWC]
Unit	■ Pa ■ kPa ■ inWC ■ mmWC ■ mbar
Maximum operating pressure	■ Test pressure: 25 kPa [100 inWC] ■ Burst pressure: 50 kPA [200 inWC]
Process connection	Connecting nozzle, side mount, for hoses with inner diameter 4 ...6 mm[0.16 ries')	…0.24 in] (see 'Accesso -
Electrical connection	Cable gland M16 Screw terminals max.1.5mm ² [0.002 in²]
Switching power
Voltage	Pressure range 20 ... 200 Pa	All other pressure ranges
Resistive load (cos φ≈1)	Resistive load (cos φ≈1)	Inductive load (cos φ≈0.6 - 0.7)
AC 125V	0.1 A	3 A	2 A
AC 250V	0.1 A	3 A	2 A
DC 30V	0.1 A	3 A	2 A
DC 125V	-	0.4 A	0.05 A
Mounting type	Wall mounting
Materials
Case	Plastic (ABS)
Window	Polycarbonate (PC)
Diaphragm	Silicone
Seals	Plastic
Permissible temperatures
Medium	-20 ...+60 °C [-4 …+140 °F]
Ambient	-20 ...+85 °C [-4 …+185 °F]
Relative humidity, condensation	0 ... 95 %r.h., non-condensing
Ingress protection per IEC/EN 60529	IP54
Weight	150 g [0.33 lbs]

Logo	Description	Country
	EU declaration of conformity	European Union
	LowVoltage Directive
	RoHS conformity
	WEEE directive
	EAC	Eurasian Economic Community G
	EMCdirective	H
	LowVoltage Directive	I

Certificates

Certificates	2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, material proof, indication accuracy)

Dimensions in mm[in]

A	B	C	D	E	Ø F	G	H	I	J	K	L	M	N	O	P
73	M N 15.1	10.2	5.5	9.5	4	73	52.7	5.6	3.9	94	107	10.15	7.05	16	63
[2.87]	[0.59]	[0.39]	[0.2]	[0.37]	[0.16]	[2.87]	[2.05]	[0.2]	[0.15]	[3.70]	[4.21]	[0.39]	[0.28]	[0.63]	[2.48]

Смотреть все (5)

Description	Order number
Measuring hoses
PVC hose, inner diameter 4 mm[0.15 in], roll at 25 m[19.68 ft]	40217841
PVC hose, inner diameter 6 mm[0.23 in], roll at 25 m[19.68 ft]	40217850
Silicone hose, inner diameter 4 mm[0.15 in], roll at 25 m[19.68 ft]	40217906
Silicone hose, inner diameter 6 mm[0.23 in], roll at 25 m[19.68 ft]	40217914
Duct connectors for measuring hoses Ø 4 …6mm[0.16 …0.24 in]	40217507
