WIKA · Измерение давления · Семейство 910

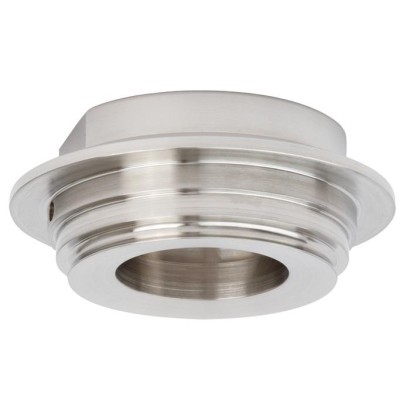

Адаптерная система для измерительных приборов с гигиеническим присоединением G1

Процессный адаптер для гигиенических применений с присоединением G1, совместимый с различными асептическими присоединениями к процессу.
Диапазон
0…40 bar
3-AEHEDGFDAUSP Class VI
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Система технологических адаптеров WIKA была специально разработана для удовлетворения требований пищевой, пивоваренной и фармацевтической промышленности. Система адаптеров состоит из измерительного прибора с гигиеническим присоединением G1 и соответствующего технологического адаптера.

Гибкая модульная система обеспечивает возможность подключения к широкому спектру асептических технологических присоединений (например, зажим, резьбовое, VARIVENT® или NEUMO®).

Все детали изготовлены из нержавеющей стали 1.4435 (316L); UNS S31603.

Уплотнительное кольцо для герметизации процесса (опция) поставляется с сертификатом материала 3.1 по EN 10204. Оно доступно либо из EPDM, либо из FKM и внесено в перечень как FDA, USP класс VI, а также 3-A 18-03.

Система адаптеров WIKA соответствует высоким требованиям к стерильным процессам.

Измерительный прибор и технологический адаптер легко подсоединяются и отсоединяются с помощью гаечного ключа.

Рис. сверху: преобразователь давления модели S-11 с G1 гигиеническим присоединением

Рис. по центру: технологический адаптер VARIVENT®

Рис. снизу: технологический адаптер под зажим

Особенности

  • Широкий выбор различных технологических адаптеров для подключения к гигиеническому присоединению G1
  • Измерительный прибор и адаптеры для процесса могут комбинироваться пользователем

Вопросы и ответы

Какие диапазоны давления поддерживает адаптерная система 910.61?

В зависимости от конфигурации доступны диапазоны до 0 … 40 bar, 0 … 25 bar или 0 … 16 bar.

Какие асептические присоединения к процессу совместимы с системой?

Система совместима с большим числом присоединений: Clamp (включая DN 33,7; 42,4; 48,3; 60,3 и по ISO 2852, DIN 32676), резьбовые DIN 11851, SMS, IDF, APV-RJT, асептические DIN 11864-1/-2/-3, приварные соединения, VARIVENT®, NEUMO BioControl® и DRD.

Какая температура среды допустима?

От −40 до +200 °C.

Из какого материала выполнены детали, контактирующие со средой?

Все детали изготовлены из нержавеющей стали 1.4435 (316L); UNS S31603.

Какие материалы уплотнений доступны?

Уплотнительное кольцо доступно из EPDM или FKM; при заказе оно может поставляться с сертификатом материала 3.1 по EN 10204.

Есть ли сертификаты для фармацевтических и пищевых применений?

Да: 3-A, EHEDG, FDA и USP Class VI; уплотнительное кольцо внесено в перечень как FDA, USP класс VI, а также 3-A 18-03.

Чем система 910.61 отличается от обычных монтажных адаптеров?

Это модульная система: пользователь самостоятельно комбинирует измерительный прибор с гигиеническим присоединением G1 и подходящий процессный адаптер, а прибор и адаптер подсоединяются и отсоединяются простым гаечным ключом без демонтажа из процесса.

Идентификация
Модель910.61
Серия910
ПодтипProcess adapter
Измерительный диапазон
Диапазон давления0…40 bar · 0…25 bar · 0…16 bar
Технологические условия
Технологическое присоединение
DRDNEUMO BioControl®VARIVENT® form FVARIVENT® form NClampVARIVENT®DIN 11851DIN 11864SMSIDFAPV-RJTWeld-inClamp DN 33.7, 42.4, 48.3, 60.3Clamp DN 1 ½", 2", 2 ½"Clamp per ISO 2852 DN 33.7 - 51Clamp per DIN 32676 for DIN 11850Thread DIN 11851Thread IDFDIN 11864-1 form ADIN 11864-2 form ADIN 11864-3 form AWeld-in connection Ø50mmThread SMSThread APV-RJTClamp per DIN 32676Clamp per ISO 2852Thread per DIN 11851Thread per SMSThread per IDFThread per APV-RJTAseptic threaded DIN 11864-1Aseptic flange DIN 11864-2Aseptic clamp DIN 11864-3Weld-in connection
Темп. процесса−40…+200 °C
Материалы
Материал корпусаStainless steel 1.4435 (316L), UNS S31603
Материал смачиваемых частейStainless steel 1.4435 (316L), UNS S31603
Материал уплотненияEPDM, FKM
Сертификаты и одобрения
Сертификаты
3-AEHEDGFDAUSP Class VI
Дополнительные характеристики
Языки datasheetEN, DE
Таблицы из даташита
MaterialColourTemperature rangeConformity toOrder no.
EPDM 70black-40 ...+145 °CFDA 21 CFR 177.2600, USP XXV Class VI and 3-A (18-03) Sanitary Standards class 2 (max. 8 %milk fat)14004173
FKM 75black-15 ...+200 °CFDA 21 CFR 177.2600, USP XXIII class VI and 3-A (18-03) Sanitary Standards class 114004174
3-A compliant process connectionSizeNominal pressure
Clamp connection per DIN 32676 for pipes per DIN 11866 row C or ASME BPE, DN 1 1/2"DN 33.7, 42.4, 48.3, 60.3PN 40
Clamp connection per DIN 32676 for pipes per DIN 11866 row C or ASME BPEDN 1 ½", 2", 2 ½"PN 40
Clamp connection for pipes per BS4825 part 3 and O.D. tubeDN 1 ½", 2", 2 ½"PN 40
Clamp connection per ISO 2852 for pipes per ISO 2037 and BS4528 part 1DN 33.7 - DN 51PN 40
Clamp connection per DIN 32676 for pipes per DIN 11850DN 32, 40, 50PN 40
Thread per DIN 11851 with grooved union nutDN 32, 40, 50PN 25/40
Thread per IDF standard with grooved union nutDN 1 ½", 2"PN 40
VARIVENT ® form F (EHEDG)Ø50mmPN 25
VARIVENT ® form N (EHEDG)Ø68mmPN 25
DRDØ65mmPN 40
NEUMO BioControl ®Size 50, 65, 80PN 16
Aseptic threaded connection DIN 11864-1 form A BS & GS (EHEDG)DN 32, 40, 50PN 25/40
Aseptic flange connection DIN 11864-2 form A NF & BF (EHEDG)DN 32, 40, 50PN 25/40
Aseptic clamp connection DIN 11864-3 form A BKS & NKS (EHEDG)DN 32, 40, 50PN 25/40
Weld-in connection (for welding to tanks)Ø50mmPN 40
Process connectionSizeNominal pressure
Thread per SMS standard with grooved union nutDN 1 ½", 2"PN 40
Thread per APV-RJT standard with union nutDN 1 ½", 2"PN 40
DNFor pipe Outer Ø x wall thicknessPN 1)Dimensions inmm DOrder no.
33.733.7 x 24050.514024493
42.442.4 x 2406414024574
48.348.3 x 2406414024575
60.360.3 x 24077.514024587
DNFor pipe Outer Ø x wall thicknessPN 1)Dimensions inmm DOrder no.
1 ½"38.1 x 1.64050.514024552
2"50.8 x 1.6406414024577
2 ½"50.8 x 1.64077.514024590
Смотреть все (19)
DNFor pipe Outer Ø x wall thicknessPN 1)Dimensions inmm DOrder no.
33.733.7 x 1.24050.514024558
3838 x 1.24050.514024566
4040 x 1.2406414024582
5151 x 1.2406414024586
63.563.5 x 1.64077.514024591
DNFor pipe Outer Ø x wall thicknessPN 1)Dimensions inmm DOrder no.
3234 x 14050.514024555
4040 x 14050.514024572
5052 x 1406414024584
DNFor pipe Outer Ø x wall thicknessPN 1)Dimensions inmm DGh 1SWOrder no.
3235 x 1.54050Rd58x1/6103614024465
4041 x 1.54056Rd65x1/6104114024477
5053 x 1.52568.5Rd78x1/6115514024487
DNFor pipe Outer Ø x wallPN 1)Dimensions inmm Order no.
thicknessDGSW
1 ½"38 x 1.24055Rd60x1/64114024488
2"51 x 1.24065Rd70x1/64614024489
DNFor pipe Outer Ø xPNDimensions inmm
wall thick- ness1)d ₂DGSW
1 ½"38.1 x 1.64040.5542 5 / 16 x 8 "41
2"50.8 x 1.64053.266.72 7 / 8 x 6 "46
DNOrder no.
1½"14024490
2"14024492
Access unit connectionPN 1)Dimensions inmmOrder no.
d ₁D
Form F25506614024594
Form N25688414024596
ConnectionPNOrder no.
DRD4014024670
SizePN 1)Dimensions inmm
d 4kfHd ₂D
Size 5016507017274 x 990
Size 6516689517274 x 9120
Size 801687.511525374 x 11140
SizeOrder no.
Size 5014024633
Size 6514024634
Size 8014024635
DNFor pipe Outer Ø x wall thicknessPN 1)Dimensions inmmOrder no.
3235 x 1.540d₆ 48.9G Rd58x 1 / 6SW 3614024636
4041 x 1.54054.9Rd65x 1 / 64114024638
5053 x 1.52566.9Rd78x 1 / 65514024641
DNFor pipe Outer Ø x wall thicknessPN 1)Dimensions inmmOrder no.
3235 x 1.540d 11 49G Rd58x 1 / 6SW 4114024637
4041 x 1.54055Rd65x 1 / 65014024639
5053 x 1.52567Rd78x 1 / 66014024643
DNFor pipe Outer Ø x wall thicknessPN 1)Dimensions inmm d 6 DOrder no.
3235 x 1.54047.650.514024663
4041 x 1.54053.66414024666
5053 x 1.52565.677.514024668
DNFor pipe Outer Ø x wall thicknessPN 1)Dimensions inmm d 4 DOrder no.
3235 x 1.54047.750.514024661
4041 x 1.54053.76414024665
5053 x 1.52565.777.514024667
VersionPNOrder no.
Weld-in connection with leak-control channel4014070974
Weld-in connection without leak-control channel4014070973
