WIKA · Измерение давления · Семейство 632
Капсульный манометр, нержавеющая сталь
Для процессной промышленности, высокая перегрузочная безопасность, NS 100 [4"] и 160 [6"]
Диапазон
-100…100 mbar
Точность
1.6
Защита
IP54
CRNUKCAEACMChSPACATEXEx UkrainePAC KazakhstanPAC UkrainePAC UzbekistanPAC ChinaCEEACExATEX II 2G h IIC T6 ... T1 Gb XEAC ExEx Ukraine Hazardous areasMChS Kazakhstan
Цена
По запросу
Зависит от конфигурации
Описание
Эти манометры с капсульным чувствительным элементом применяются, когда на месте необходимо отображать крайне низкие давления. Приборы допускают перегрузку до 50 раз от значения верхнего предела шкалы без каких-либо проблем.
Большая эффективная площадь двух приваренных гофрированных по радиусу мембран капсульного элемента обеспечивает надёжное измерение самых малых давлений. Эти измерительные приборы, изготовленные полностью из нержавеющей стали, подходят для газообразных агрессивных сред.
Манометр с капсульным чувствительным элементом модели 632.51 прошёл квалификацию и изготовлен в соответствии с EN 837-3.

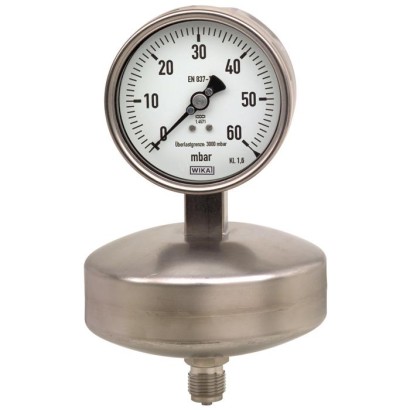

Манометр с капсульным чувствительным элементом, модель 632.51
Особенности
- Высокая устойчивость к перегрузкам до 50 x верхнего предела шкалы
- Диапазоны показаний от 0 … 2,5 мбар
- Защита измерительной камеры от несанкционированного доступа
- Малая погрешность измерения и слабое влияние загрязнения среды на функционирование
Вопросы и ответы
Какие диапазоны измерения доступны у модели 632.51?
Диапазоны начинаются с 0 … 2,5 мбар и охватывают избыточные, вакуумные (до -100 мбар) и мановакуумметрические диапазоны (например, -10 … +60 мбар). Также доступны шкалы в мм вод. ст., дюймах вод. ст. и кПа.
Какая у прибора точность измерения?
Классы точности 0,6, 1,0 или 1,6 в соответствии со стандартом EN 837-3.
Чем можно присоединить прибор к процессу?
Доступны резьбы M20 x 1.5, G ½ B и ½ NPT.
Для каких сред подходит манометр 6.32.51?
Для газообразных агрессивных сред; части, контактирующие со средой, выполнены из нержавеющей стали 1.4571 (316 Ti), уплотнение — PTFE.
В каком температурном диапазоне может работать прибор?
Температура среды: -40 … +100 °C, температура окружающей среды: -20 … +60 °C.
Подходит ли модель для взрывоопасных зон?
Да, имеется взрывозащита по ATEX (газ II 2G h IIC T6 … T1 Gb X, пыль II 2D h IIIC T85°C … T450°C Db X), а также EAC Ex и Ex Ukraine.
Можно ли использовать манометр на улице?
Да, прочная конструкция и степень защиты IP54 позволяют наружное применение.
Что отличает 632.51 от соседних моделей семейства 632?
Эта модель выполнена полностью из нержавеющей стали для процессной промышленности и отличается высокой перегрузочной безопасностью до 50 x верхнего предела шкалы при размерах NS 100 и NS 160.
Идентификация
| Модель | 632.51 |
| Серия | 632 |
| Подтип | Capsule pressure gauge |
Измерительный диапазон
| Диапазон давления | 0…2.5 mbar · 0…4 mbar · 0…6 mbar · 0…10 mbar · 0…25 mmH2O · 0…40 mmH2O · 0…100 mmH2O · 0…1 kPa · 0…1.6 kPa · 0…2.5 kPa · 0…25 mbar · 0…40 mbar · 0…60 mbar · 0…100 mbar · 0…250 mmH2O · 0…400 mmH2O · 0…600 mmH2O · 0…1000 mmH2O · 0…4 kPa · 0…6 kPa · 0…10 kPa · 0…16 mbar · 0…60 mmH2O · 0…5 inH2O · 0…10 inH2O · 0…15 inH2O · 0…20 inH2O · -2.5…0 mbar · -4…0 mbar · -6…0 mbar · -10…0 mbar · -16…0 mbar · -25…0 mbar · -40…0 mbar · -60…0 mbar · -100…0 mbar · -10…6 mbar · -10…15 mbar · -10…30 mbar · -10…50 mbar · -15…10 mbar · -15…25 mbar · -20…5 mbar · -20…20 mbar · -20…40 mbar · -25…15 mbar · -25…75 mbar · -30…30 mbar · -40…20 mbar · -40…60 mbar · -50…10 mbar · -50…50 mbar · -60…40 mbar · -75…25 mbar · -80…20 mbar · -1…5 mbar · -2…4 mbar · -2…8 mbar · -3…3 mbar · -4…2 mbar · -4…6 mbar · -4…12 mbar · -5…1 mbar · -5…5 mbar · -6…10 mbar · -8…2 mbar · 0…25 inH2O · 0…30 inH2O · 0…40 inH2O · -8…8 mbar · 0…160 mmH2O |
Точность измерения
| Класс точности | 1.6, 1.0, 0.6 |
| Стандарт точности | EN 837-3 |
Технологические условия
| Технологическое присоединение | M20 x 1.5G ½ B½ NPTG1/2B1/2NPT |
| Темп. процесса | −40…+100 °C |
Материалы
| Материал корпуса | Stainless steel 1.4301 (304), Stainless steel 1.4571 (316 Ti) |
| Материал смачиваемых частей | Stainless steel 1.4571 (316 Ti) |
| Материал уплотнения | PTFE |
Условия эксплуатации
| Темп. окружающей среды | −20…+60 °C |
| Степень защиты IP | IP54 |
| Вес | 1.6 kg |
Сертификаты и одобрения
| Сертификаты | CRNUKCAEACMChSPACATEXEx UkrainePAC KazakhstanPAC UkrainePAC UzbekistanPAC ChinaCEEACEx |
| Взрывозащита | ATEX II 2G h IIC T6 ... T1 Gb XATEX II 2D h IIIC T85°C ... T450°C Db XEAC ExATEXEACEx UkraineUKCAATEX directive Gas II 2G h IIC T6 ...T1 Gb XDust II 2D h IIC T85℃ ...T450℃ Db XEx Ukraine Hazardous areasPAC KazakhstanMChS KazakhstanPAC UkrainePAC UzbekistanPAC China |
Дополнительные характеристики
| Диаметр шкалы | 100 mm |
| Языки datasheet | EN, DE |
Таблицы из даташита
Basic information
| Standard | |
|---|---|
| Diaphragm and capsule pressure gauges | EN 837-3 |
| →For information on the 'Selection, installation, handling and operation of pressure gauges', see Technical information IN 00.05. | |
| Nominal size (NS) | ■ Ø100 mm[4"] ■ Ø160 mm[6"] |
| Window | Laminated safety glass |
| Case | Safety level 'S1' per EN 837-1:With blow-out device |
| Material | ■ Stainless steel 1.4301 (304) ■ Stainless steel 1.4571 (316 Ti) |
| Ring | Bayonet ring, stainless steel |
| Movement | Stainless steel |
Measuring element
| Type of measuring element | Capsule element |
|---|---|
| Materials (wetted) | |
| Capsule element | Stainless steel 1.4571 (316 Ti) |
| Measuring chamber | Stainless steel 1.4571 (316 Ti) |
| Sealing | PTFE |
| Process connection | Stainless steel 1.4571 (316 Ti) |
Accuracy specifications
| Accuracy class | ■ 1.6 ■ 1.0 1) ■ 0.6 1) |
|---|---|
| Zero point setting | Setting by means of adjustable pointer |
| Temperature error | On deviation from the reference conditions at the measuring system: ≤ ±0.6 %per 10 °C [≤ ±0.6 %per 18 °F] of full scale value |
| Reference conditions | |
| Ambient temperature | +20 °C [68 °F] |
| mbar | |
|---|---|
| 0 ... 2,5 | 0 ... 25 |
| 0 ... 4 | 0 ... 40 |
| 0 ... 6 | 0 ... 60 |
| 0 ... 10 | 0 ... 100 |
| 0 ... 16 | - |
Смотреть все (17)
| mmH 2 O | |
|---|---|
| 0 ... 25 | 0 ... 250 |
| 0 ... 40 | 0 ... 400 |
| 0 ... 60 | 0 ... 600 |
| 0 ... 100 | 0 ... 1,000 |
| 0 ... 160 | - |
inH 2 O
| 0 ... 5 | 0 ... 25 |
|---|---|
| 0 ... 10 | 0 ... 30 |
| 0 ... 15 | 0 ... 40 |
| 0 ... 20 | - |
| kPa | |
|---|---|
| 0 ... 1 | 0 ... 4 |
| 0 ... 1,6 | 0 ... 6 |
| 0 ... 2,5 | 0 ... 10 |
| mbar | |
|---|---|
| -2.5 ... 0 | -8 ...+8 |
| -4 ... 0 | -10 ...+6 |
| -6 ... 0 | -10 ...+15 |
| -10 ... 0 | -10 ...+30 |
| -16 ... 0 | -10 ...+50 |
| -25 ... 0 | -15 ...+10 |
| -40 ... 0 | -15 ...+25 |
| -60 ... 0 | -20 ...+5 |
| -100 ... 0 | -20 ...+20 |
| -1...+5 | -20 ...+40 |
| -2 ...+4 | -25 ...+15 |
| -2 ...+8 | -25 ...+75 |
| -3 ...+3 | -30 ...+30 |
| -4 ...+2 | -40 ...+20 |
| -4 ...+6 | -40 ...+60 |
| -4 ...+12 | -50 ...+10 |
| -5 ...+1 | -50 ...+50 |
| -5 ...+5 | -60 ...+40 |
| -6 ...+10 | -75 ...+25 |
| -8 ...+2 | -80 ...+20 |
Further details on: Scale ranges
| Unit | ■ mbar ■ kPa ■ mmH 2 O ■ inH 2 O | |
|---|---|---|
| Other units on request | ||
| Overload safety | 50 x full scale value 1) 2) | |
| Vacuum resistance | ■ Without ■ 10 x full scale value 2) ■ 3 x full scale value 2) | |
| Dial | ||
| Scale layout | ■ Single scale ■ Dual scale | |
| Scale colour | Single scale | Black |
| Dual scale | Black/red | |
| Material | Aluminium | |
| Customer-specific version | Other scales, e.g. with red mark, circular arcs or circular sectors, on request →Alternatively, adhesive label set for red and green circular arcs; see data sheet AC 08.03 | |
| Instrument pointer | Adjustable pointer, aluminium, black |
| Process connection | |
|---|---|
| Standard | ■ EN 837 ■ ANSI / ASME B1.20.1 |
| Size 1) | |
| EN 837 | ■ G½B ■ M20 x 1.5 |
| ANSI / ASME B1.20.1 | ½NPT |
| Materials (wetted) | |
| Capsule element | Stainless steel 1.4571 (316 Ti) |
| Measuring chamber | Stainless steel 1.4571 (316 Ti) |
| Sealing | PTFE |
| Process connection | Stainless steel 1.4571 (316 Ti) |
Operating conditions
| Medium temperature range | +100 °C [+212 °F] maximum |
|---|---|
| Ambient temperature range | -20 ...+60 °C [-4 ...+140 °F] |
| Storage temperature range | -40 ...+70 °C [-4 ... 140 °F] |
| Pressure limitation | |
| Steady | Full scale value |
| Fluctuating | 0.9 x full scale value |
| Ingress protection per IEC/EN 60529 | IP54 |
| Logo | Description | Region |
|---|---|---|
| - | CRN Safety (e.g. electr. | Canada |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity ATEX directive | European Union | |
| UKCA | United Kingdom | |
| EAC Hazardous areas | Eurasian Economic Community | |
| Ex Ukraine Hazardous areas | Ukraine | |
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | MChS Permission for commissioning | Kazakhstan |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan | |
| - | PAC China Metrology, measurement technology | China |
Certificates
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
| Process connection G | Dimensions in mm[in] | Weight in kg [lb] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| d | a | b | D1 | D2 | e | h ± 1 [0.04] | SW | ||
| G½B | 133 [5.24] | 15.5 [0.61] | 49.5 [1.95] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 170 [6.69] | 22 [0.87] | 1.6 [3.53] |
| ½NPT | 133 [5.24] | 15.5 [0.61] | 49.5 [1.95] | 101 [3.98] | 99 [3.90] | 17.5 [0.69] | 169 [6.65] | 22 [0.87] | 2.1 [4.63] |
| Process connection G | Dimensions in mm[in] | Weight in kg [lb] | |||||||
|---|---|---|---|---|---|---|---|---|---|
| d | a | b | D1 | D2 | e | h ± 1 [0.04] | SW | ||
| G½B | 133 [5.24] | 15.5 [0.61] | 49.5 [1.95] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 200 [7.87] | 22 [0.87] | 1.6 [3.53] |
| ½NPT | 133 [5.24] | 15.5 [0.61] | 49.5 [1.95] | 161 [6.34] | 159 [6.26] | 17.5 [0.69] | 199 [7.83] | 22 [0.87] | 2.1 [4.63] |
| Model | Description | Order number | |
|---|---|---|---|
| 910.33 | Adhesive label set for red and green circular arcs →See data sheet AC 08.03 NS 100 [4"] | - 14238945 | |
| 910.17 | Sealings →See data sheet AC 09.08 | On request | |
| 910.14 | Connection adapters for pressure measuring instruments →See data sheet AC 09.05 | On request | |
| 910.15 | Syphons →See data sheet AC 09.06 | On request | |
| IV20, IV21 | Block-and-bleed valve →See data sheet AC 09.19 | On request | |
| IBF2, IBF3 | Monoblock with flange connection →See data sheet AC 09.25 | On request | |
| 910.16 | Mounting parts for wall and pipe mounting Instrument mounting bracket and adapter piece →See data sheet AC 09.07 | On request |
Отрасль
Машиностроение
Измерение очень низких давлений
