WIKA · Измерение давления · Семейство 262

Манометр с трубкой Бурдона

Манометр с трубкой Бурдона, версия из Monel, для агрессивных сред и условий эксплуатации
Диапазон
-1…1000 bar
Точность
1.0
Защита
IP65
UKCACRNDNVNACE MR0175/ISO 15156CEII 2G Ex h IIC T6 ... T1 Gb X
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Модели 262 и 263 — это высококачественные манометры с трубкой Бурдона с деталями, контактирующими со средой, из чрезвычайно коррозионностойкого сплава Monel.

Применение высококачественных материалов и прочная конструкция ориентированы на применение в химической и технологической отраслях, где используются особенно агрессивные кислоты или щёлочи. Прибор пригоден для жидких и газообразных сред, в том числе в агрессивных условиях.

Диапазоны шкалы от 0 … 0,6 до 0 … 1,000 bar [0 ... 10 to 0 ... 15,000 psi] обеспечивают требуемые измерительные диапазоны для широкого спектра применений.

Для получения дополнительных допусков см. стр. 6

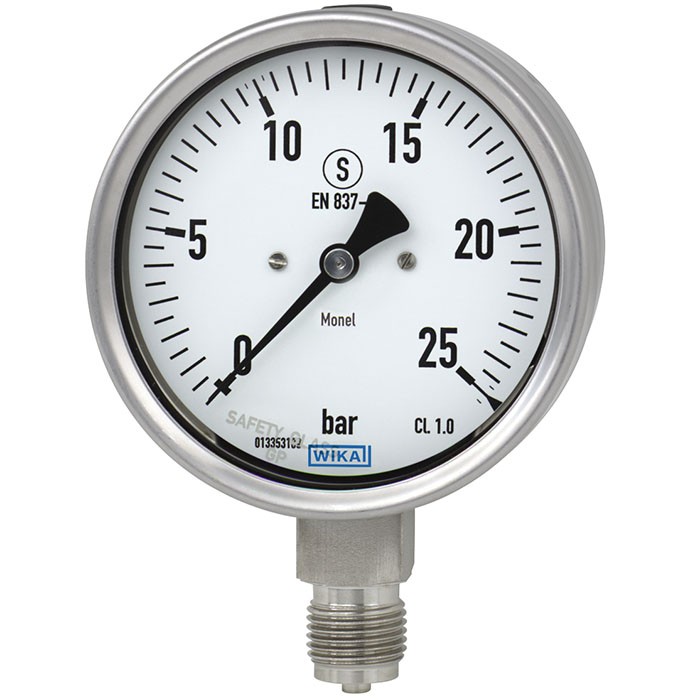

Манометр с трубкой Бурдона, модель 262.30, NS 100 [4 " ]

Предохранительное исполнение состоит из небьющегося (не образующего осколков) стекла, сплошной разделительной стенки между измерительной системой и шкалой, а также из предохранительного выбросного элемента (blow-out back). В случае отказа пользователь защищён со стороны фронта, поскольку среда или компоненты могут быть выброшены только через заднюю часть корпуса.

Для тяжёлых условий эксплуатации (например, вибраций) все приборы также доступны с опциональным заполнением жидкостью.

QR-код на шкале позволяет легко и в долгосрочной перспективе получать через интернет информацию, специфичную для конкретного прибора, такую как серийный номер, номер заказа, сертификаты и другие данные о продукте.

Особенности

  • С заполнением корпуса (модель 263) для применений с высокими динамическими нагрузками давления и вибрациями
  • Модели 262.30 и 263.30: безопасное исполнение с сплошной перегородкой корпуса (Solidfront) в соответствии с требованиями EN 837-1 и ASME B40.100
  • Пригодность для особо агрессивных сред благодаря очень высокой коррозионной стойкости
  • Версия EMICOgauge для предотвращения неконтролируемых выбросов
  • QR-код на шкале ведёт к информации по конкретному прибору

Вопросы и ответы

Какой диапазон давлений охватывает этот манометр?

Диапазоны шкалы — от 0 … 0,6 до 0 … 1,000 bar [0 … 10 to 0 … 15,000 psi], включая варианты с вакуумом, например −1 … 0 bar.

Какая точность у прибора?

Класс точности 1.0 по стандарту EN 837-1.

Какие присоединения к процессу доступны?

Наружная резьба: G 1/8 B, G 1/4 B, G 1/2 B, R 1/4, R 1/2, M12 x 1.5, M20 x 1.5, 1/4 NPT, 1/2 NPT.

Для каких сред подходит прибор?

Для жидких и газообразных агрессивных сред, которые не являются высоковязкими или кристаллизующимися; детали, контактирующие со средой, изготовлены из сплава Monel 400 (2.4360), уплотнения — из FKM или PEEK.

В каком диапазоне температур работает прибор?

Температура окружающей среды: −40 … +60 °C; температура среды: −40 … +200 °C.

Какова степень защиты корпуса?

IP65.

Есть ли взрывозащищённое исполнение?

Да: II 2G Ex h IIC T6 … T1 Gb X и II 2D Ex h IIIC T85°C … T450°C Db X; прибор также имеет сертификаты UKCA, CRN, DNV, NACE MR0175/ISO 15156 и CE.

Чем отличаются модели 262 и 263?

Модель 263 имеет заполнение корпуса жидкостью для применений с высокими динамическими нагрузками по давлению и вибрациями; модели 262.30 и 263.30 выполнены в предохранительном исполнении Solidfront со сплошной разделительной стенкой согласно EN 837-1 и ASME B40.100.

Идентификация
Модель262.50
Серия262
ПодтипMechanical pressure gauge
Измерительный диапазон
Диапазон давления0…0.6 bar · 0…1 bar · 0…1.6 bar · 0…2.5 bar · 0…4 bar · 0…6 bar · 0…10 bar · 0…16 bar · 0…25 bar · 0…1000 bar · -1…0 bar · -1…3 bar · 0…40 bar · 0…60 bar · 0…100 bar · 0…160 bar · 0…250 bar · 0…400 bar · 0…600 bar · -1…9 bar · -1…15 bar · -1…24 bar · -1…0.6 bar · -1…1.5 bar · 0…0.06 MPa · 0…0.1 MPa · 0…0.16 MPa · 0…0.25 MPa · 0…0.4 MPa · 0…0.6 MPa · 0…1 MPa · 0…1.6 MPa · 0…2.5 MPa · 0…10 kPa · 0…16 kPa · 0…25 kPa · 0…40 kPa · 0…60 kPa · 0…100 kPa · 0…160 kPa · 0…250 kPa · 0…400 kPa · 0…600 kPa · 0…1000 kPa · 0…1600 kPa · 0…2500 kPa · 0…10 psi · 0…15 psi · 0…30 psi · 0…60 psi · 0…100 psi · 0…160 psi · 0…200 psi · 0…300 psi · 0…400 psi · 0…600 psi · 0…800 psi · 0…1000 psi · 0…1500 psi · 0…2000 psi · 0…3000 psi · 0…4000 psi · 0…5000 psi · 0…6000 psi · 0…7500 psi · 0…10000 psi · 0…15000 psi · 0…4 MPa · 0…6 MPa · 0…10 MPa · 0…16 MPa · 0…25 MPa · 0…40 MPa · 0…60 MPa · 0…100 MPa
Точность измерения
Класс точности1.0
Стандарт точностиEN 837-1
Технологические условия
Технологическое присоединение
M12 x 1.5M20 x 1.5R ¼R ½G ⅛ BG ¼ BG ½ B¼ NPT½ NPTG 1/8 B, male threadG 1/4 B, male threadG 1/2 B, male threadM12 x 1.5, male threadM20 x 1.5, male threadR 1/4, male threadR 1/2, male thread1/4 NPT, male thread1/2 NPT, male thread
Темп. процесса−40…+200 °C
Материалы
Материал корпусаStainless steel 1.4301 (304), Stainless steel 1.4571 (316Ti), 1.4301 (304), 1.4571 (316Ti)
Материал смачиваемых частейMonel 400 (2.4360)
Материал уплотненияFKM, PEEK
Условия эксплуатации
Темп. окружающей среды−40…+60 °C
Степень защиты IPIP65
Вес0.6 kg
Сертификаты и одобрения
Сертификаты
UKCACRNDNVNACE MR0175/ISO 15156CE
Взрывозащита
II 2G Ex h IIC T6 ... T1 Gb XII 2D Ex h IIIC T85°C ... T450°C Db X
Дополнительные характеристики
Диаметр шкалы100 mm
Языки datasheetEN, DE
Таблицы из даташита
Basic information
Standard■ EN 837-1 ■ ASME B40.100
For information on the 'Selection, installation, handling and operation of pressure gauges', see technical information IN 00.05.
Further version■ For oxygen, oil- and grease-free ■ Per NACE 1) MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ With pre-volume deflagration flame arrester 2) for mounting to zone 0 (EPL Ga); model 910.21; see data sheet AC 91.02 ■ EMICOgauge, to avoid fugitive emissions; instrument hook-up with instrumenta- tion valves →See page 10
Nominal size (NS)■ Ø63 mm[2 ½"] ■ Ø100 mm[4"] ■ Ø160 mm[6"]
Connection location■ Lower mount (radial) ■ Lower back mount 3)
WindowLaminated safety glass (NS 63 [2 ½"]: polycarbonate)
Case
Model 262.50, 263.50Safety level 'S1' per EN 837-1: with blow-out device
Model 262.30, 263.30Safety level 'S3' per EN 837-1: with solid baffle wall and blow-out back
Internal pressure compensationFor scale ranges ≤ 0 ...16 bar [≤ 0 ...300 psi] the case can be vented and resealed
Material■ Stainless steel 1.4301 (304) ■ Stainless steel 1.4571 (316Ti)
RingBayonet bezel, stainless steel
Mounting■ Without ■ Panel mounting flange, stainless steel ■ Panel mounting flange, polished stainless steel ■ Model 262.50, 263.50: surface mounting flange, stainless steel ■ Model 262.30, 263.30: surface mounting lugs on the back, stainless steel
Case filling (model 263.50, 263.30)■ Without ■ Glycerine ■ Glycerine-water mixture for NS 100 [4"] and 160 [6"] with scale range ≤ 0 ... 2.5 bar [≤ 0 ... 40 psi] or for NS 63 [2 ½"] with scale range ≤ 0 ... 4 bar [≤ 0 ... 60 psi] ■ Silicone oil
Movement■ Stainless steel ■ everlast ® version
Measuring element
Type of measuring elementBourdon tube, C-type or helical type
MaterialMonel 400 (2.4360)
Leak tightness■ Helium tested, leakage rate: < 5∙10 -3 mbar l/s ■ Helium tested, leakage rate: < 1∙10 -6 mbar l/s
Accuracy specifications
Accuracy class
NS 63 [2 ½"]EN 837-1Class 1.6
ASME B40.100±2 %of measuring span (grade A)
NS 100 [4"], 160 [6"]EN 837-1Class 1.0
ASME B40.100±1 %of measuring span (grade 1A)
Temperature errorOn deviation from the reference conditions at the measuring system: ≤ ±0.4 %per 10 °C [≤ ±0.4 %per 18 °F] of full scale value
Reference conditions
Ambient temperature+20 °C [68 °F]
bar
0 ... 0.6 1)0 ... 40
0 ... 10 ... 60
0 ... 1.60 ... 100
0 ... 2.50 ... 160
0 ... 40 ... 250
0 ... 60 ... 400
0 ... 100 ... 600
0 ... 160 ... 1,000
0 ... 25-
Смотреть все (20)
kPa
0 ... 60 1)0 ... 4,000
0 ... 1000 ... 6,000
0 ... 1600 ... 10,000
0 ... 2500 ... 16,000
0 ... 4000 ... 25,000
0 ... 6000 ... 40,000
0 ... 1,0000 ... 60,000
0 ... 1,6000 ... 100,000
0 ... 2,500-
psi
0 ... 10 1)0 ... 1,000
0 ... 150 ... 1,500
0 ... 300 ... 2,000
0 ... 600 ... 3,000
0 ... 1000 ... 4,000
0 ... 1600 ... 5,000
0 ... 2000 ... 6,000
0 ... 3000 ... 7,500
0 ... 4000 ... 10,000
0 ... 6000 ... 15,000
0 ... 800-
kg/cm 2
0 ... 0.6 1)0 ... 40
0 ... 10 ... 60
0 ... 1.60 ... 100
0 ... 2.50 ... 160
0 ... 40 ... 250
0 ... 60 ... 400
0 ... 100 ... 600
0 ... 160 ... 1,000
0 ... 25-
MPa
0 ... 0.06 1)0 ... 4
0 ... 0.10 ... 6
0 ... 0.160 ... 10
0 ... 0.250 ... 16
0 ... 0.40 ... 25
0 ... 0.60 ... 40
0 ... 10 ... 60
0 ... 1.60 ... 100
0 ... 2.5-
bar
-0.6 ... 0 1)-1 ...+5
-1 ... 0-1 ...+9
-1 ... +0.6-1 ...+15
-1 ... +1.5-1 ...+24
-1 ...+3-
kPa
-60 ... 0 1)-100 ...+500
-100 ... 0-100 ...+900
-100 ...+60-100 ... +1,500
-100 ...+150-100 ... +2,400
-100 ...+300-
Further details on: Scale ranges
Unit■ bar ■ psi ■ kg/cm² ■ kPa ■ MPa
Increased overload safety■ Without ■ 2 times ■ 3 times ■ 4 times ■ 5 times
Vacuum resistance■ Without ■ Vacuum-resistant to -1 bar
Dial
Scale colourBlack
MaterialAluminium
Customer-specific versionOther scales or customer-specific dials, e.g. with red mark, circular arcs or circular sectors, on request
Pointer
Instrument pointerAluminium, black
Mark pointer / Drag pointer■ Without ■ Red mark pointer on dial, fixed ■ Red mark pointer on window, adjustable ■ Mark pointer on bayonet bezel, adjustable ■ Red drag pointer on window, adjustable
Pointer stop pin■ Without ■ At zero point (only for NS 63 [2 ½"]) ■ At 6 o&#x27;clock (only for NS 100 [4"], 160 [6"])
MPa
-0.06 ... 0 1)-0.1 ... +0.5
-0.1 ... 0-0.1 ... +0.9
-0.1 ... +0.06-0.1 ... +1.5
-0.1 ... +0.15-0.1 ... +2.4
-0.1 ... +0.3-
psi
-30 inHg ... 0-30 inHg ...+100
-30 inHg ...+15-30 inHg ...+160
-30 inHg ...+30-30 inHg ...+200
-30 inHg ...+60-30 inHg ...+300
Process connection
Standard■ EN 837-1 ■ ISO 7 ■ ANSI/B1.20.1
Size
EN 837-1■ G⅛B,male thread ■ G¼B,male thread ■ G½B,male thread ■ M12 x 1.5, male thread ■ M20 x 1.5, male thread
ISO 7■ R ¼, male thread ■ R ½, male thread
ANSI/B1.20.1■ ¼NPT, male thread ■ ½NPT, male thread
Restrictor■ Without ■ ∅0.6 mm[0.024"], Monel
Material (wetted)
Process connectionMonel 400 (2.4360)
Bourdon tubeMonel 400 (2.4360)
Operating conditions
Medium temperature
Instruments without filling-40 ...+200 °C [-40 ...+392 °F]
Instruments with glycerine filling-20 ...+100 °C [-4 ...+212 °F]
Instruments with silicone oil filling-40 ...+100 °C [-40 ...+212 °F]
Ambient temperature
Instruments without filling or with silicone oil filling-40 ...+60 °C [-40 ...+140 °F]
Instruments with glycerine filling-20 ...+60 °C [-4 ...+140 °F]
Pressure limitation
NS 63 [2 ½"]Steady3/4 x full scale value
Fluctuating2/3 x full scale value
Short timeFull scale value
NS 100 [4"], 160 [6"]SteadyFull scale value
Fluctuating0.9 x full scale value
Short time1.3 x full scale value
Ingress protection per IEC/EN 60529■ IP65 ■ IP66
LogoDescriptionRegion
EU declaration of conformity Pressure Equipment Directive PS > 200 bar, module A, pressure accessoryEuropean Union
UKCA Pressure equipment (safety) regulationsUnited Kingdom
-CRN Safety (e.g. electr. safety, overpressure, ...)Canada
LogoDescriptionRegion
EU declaration of conformity ATEX directive Hazardous areas - Ex h Gas II 2G Ex h IIC T6 ...T1 Gb X Dust II 2D Ex h IIIC T85°C ...T450°C Db XEuropean Union
UKCA Equipment and protective systems intended for use in potentially explosive atmospheres regulationsUnited Kingdom
EAC Hazardous areasEurasian Economic Community
Ex Ukraine Hazardous areasUkraine
PAC Kazakhstan Metrology, measurement technologyKazakhstan
-MChS Permission for commissioningKazakhstan
-PAC Ukraine Metrology, measurement technologyUkraine
PAC Uzbekistan Metrology, measurement technologyUzbekistan
-PAC China Metrology, measurement technologyChina
DNV Ships, shipbuilding (e.g. offshore)International
LogoDescription
-Emission protection in accordance with TA-Luft (VDI 2440) 1)
-Pressure Equipment Directive (PED) for maximum allowable pressure PS ≤ 200 bar
Certificates
Certificates■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) ■ PCA calibration certificate, traceable and accredited in accordance with ISO/IEC 17025 ■ Calibration certificate by a national accreditation body, traceable and accredited in accordance with ISO/IEC 17025 on request
Recommended calibration interval1 year (dependent on conditions of use)
NSGDimensions in mm[in]
h ±1abD1D2ijkSW
63 [2 ½"]G¼B54 [2.13]9.5 [0.37]33 [1.30]63 [2.48]62 [2.44]6 [0.24]10 [0.39]15 [0.59]14 [0.55]
G⅛B51 [2.01]9.5 [0.37]33 [1.30]63 [2.48]62 [2.44]6 [0.24]10 [0.39]15 [0.59]14 [0.55]
M12 x 1.554 [2.13]9.5 [0.37]33 [1.30]63 [2.48]62 [2.44]6 [0.24]10 [0.39]15 [0.59]14 [0.55]
100 [4"]G¼B80 [3.15]15.5 [0.61]49.5 [1.95]101 [3.98]99 [3.90]6.5 [0.26]14.5 [0.57]22.5 [0.89]22 [0.87]
G½B87 [3.43]15.5 [0.61]49.5 [1.95]101 [3.98]99 [3.90]6.5 [0.26]14.5 [0.57]22.5 [0.89]22 [0.87]
M12 x 1.580 [3.15]15.5 [0.61]49.5 [1.95]101 [3.98]99 [3.90]6.5 [0.26]14.5 [0.57]22.5 [0.89]22 [0.87]
M20 x 1.587 [3.43]15.5 [0.61]49.5 [1.95]101 [3.98]99 [3.90]6.5 [0.26]14.5 [0.57]22.5 [0.89]22 [0.87]
160 [6"]G¼B111 [4.37]15.5 [0.61]51.5 [2.03] 1)161 [6.34]159 [6.26]6.5 [0.26]14.5 [0.57]22.5 [0.89]22 [0.87]
G½B118 [4.65]15.5 [0.61]51.5 [2.03] 1)161 [6.34]159 [6.26]6.5 [0.26]14.5 [0.57]22.5 [0.89]22 [0.87]
M12 x 1.5111 [4.37]15.5 [0.61]51.5 [2.03] 1)161 [6.34]159 [6.26]6.5 [0.26]14.5 [0.57]22.5 [0.89]22 [0.87]
M20 x 1.5118 [4.65]15.5 [0.61]51.5 [2.03] 1)161 [6.34]159 [6.26]6.5 [0.26]14.5 [0.57]22.5 [0.89]22 [0.87]
