232.36 1
232.36
Под заказ
WIKA · Измерение давления · Семейство 232

Манометр с трубкой Бурдона, нержавеющая сталь

Манометр с трубкой Бурдона, нержавеющая сталь, повышенная перегрузочная стойкость до 4 раз от предельного значения шкалы
Диапазон
-1…40 bar
Точность
1.0
Защита
IP65/IP66
UKCACECRNATEXEACPAC UkrainePAC UzbekistanPAC ChinaMChSPEDII 2G Ex h IIC T6 ... T1 Gb XEACEx
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Этот высококачественный манометр с трубкой Бурдона разработан специально для индикации периодических нагрузок с избыточным давлением. Прибор выдерживает до 4-кратного значения верхнего предела шкалы в течение коротких периодов без повреждений.

Применение высококачественных материалов из нержавеющей стали и прочная конструкция ориентированы на применение в химической и технологической отраслях. Таким образом, прибор подходит для жидких и газообразных сред, в том числе в агрессивных условиях.

Доступны диапазоны измерений от 0 … 0,6 до 0 … 40 bar [0 ... 10 to 0 ... 600 psi] для широкого спектра применений.

Для получения дополнительных допусков см. стр. 5

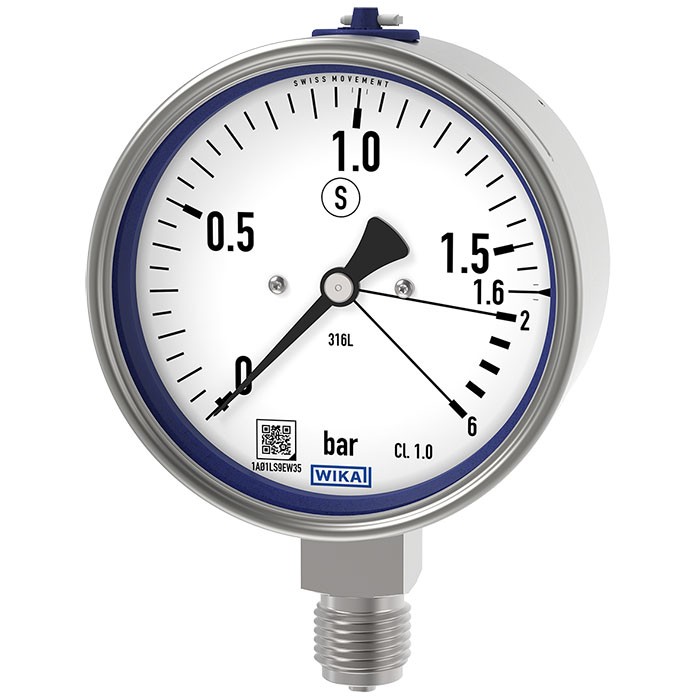

Манометр с трубкой Бурдона, модель 232.36, NS 100 [4 " ]

WIKA производит и аттестует манометр в соответствии со стандартами EN 837-1 и ASME B40.100. Данная версия по безопасности состоит из небьющегося окна, сплошной перегородки (экрана) между измерительной системой и шкалой, а также из выбросного (взрывосбросного) заднего элемента. В случае отказа оператор защищён со стороны фронта, поскольку среда или компоненты могут выбрасываться только через заднюю часть корпуса.

QR-код на шкале позволяет легко и в долгосрочной перспективе получать через интернет информацию, специфичную для прибора, такую как серийный номер, номер заказа, сертификаты и другие данные по изделию.

Особенности

  • Диапазон перегрузки полностью показан на шкале
  • Исполнение повышенной безопасности со сплошной перегородкой (Solidfront), разработанное в соответствии с требованиями EN 837-1 и ASME B40.100
  • С заполнением корпуса (модель 233.36) для применений с высокими динамическими нагрузками давления и вибрациями
  • Диапазоны измерений от 0 … 0.6 до 0 … 40 бар [0 ... 10 до 0 ...600 psi]
  • QR-код на шкале ведёт к информации по конкретному прибору

Вопросы и ответы

Какие диапазоны измерений доступны?

Диапазоны от 0 … 0,6 до 0 … 40 bar [0 ... 10 to 0 ... 600 psi], а также вакуумметрические (например, -1 … 0 bar) и мановакуумметрические (например, -1 … 24 bar) диапазоны; доступны шкалы в psi, MPa, kPa и inHg.

Какая точность у этого манометра?

Класс точности 1.0 в соответствии со стандартом EN 837-1.

Какое присоединение к процессу предусмотрено?

Резьбовые присоединения M12 x 1.5, M20 x 1.5, G ½ B, R ½ и ½ NPT (наружная резьба).

Для каких сред подходит прибор?

Для газообразных и жидких агрессивных сред, которые не являются высоковязкими или кристаллизующимися; смачиваемые части выполнены из нержавеющей стали 1.4404 (316L).

Каковы допустимые температуры эксплуатации?

Температура окружающей среды -40 … +60 °C, температура среды -40 … +200 °C.

Какова степень защиты корпуса?

IP65/IP66.

Есть ли взрывозащищённое исполнение?

Да, прибор имеет сертификаты ATEX/EACEx/UKCA Ex: газ — II 2G Ex h IIC T6 ... T1 Gb X, пыль — II 2D Ex h IIIC T85°C ... T450°C Db X.

Чем модель 233.36 отличается от 232.36?

Модель 233.36 имеет заполнение корпуса, что делает её пригодной для применений с высокими динамическими нагрузками по давлению и вибрациями; обе модели имеют перегрузочную стойкость до 4-кратного значения верхнего предела шкалы.

Конфигуратор · Шаг за шагом

Соберите 23X.36 под свою задачу

Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.

Шаг 1 из 4
Структура конфигурации· нажмите на выделенный сегмент — перейдём к соответствующему параметру

A process connection is the connection point between the measuring instrument and the measuring location. The medium enters the respective measuring instrument via the process connection. The process connection is therefore a wetted part. The most-common process connections for pressure gauges are threaded connections defined in accordance with particular standards. Common process connections are shown below as examples in stainless steel.

Process Connector Options

Depending on the medium, some of the process connections are also available with special coatings or special materials. It must always be ensured that the material of the process connection is compatible with the medium or is corrosion-resistant.

Ваша конфигурация
  • Гидрозаполнение корпусаc
  • Номинальный размер100 мм
  • Единицы шкалыбар
  • Диапазон измеренийизбыточное давление
  • Диапазон шкалы0...0,6 бар допустимая перегрузка до 2,5 бар
  • Единицы 2-й шкалы или спец. шкалыбез
  • Присоединение к процессу—
  • Положение присоединениярадиальное
  • Крепежный фланец/скобабез
  • СтеклоМногослойное безопасное стекло
  • Дроссельбез
  • Стрелкастандартная стрелка
  • Указательная стрелка / контрольная стрелкабез
  • Специальные конструктивные особенностиБез
  • Взрывозащита—
  • Тип взрывозащиты—
  • Тип опасной зоны—
