WIKA · Измерение давления · Семейство 111

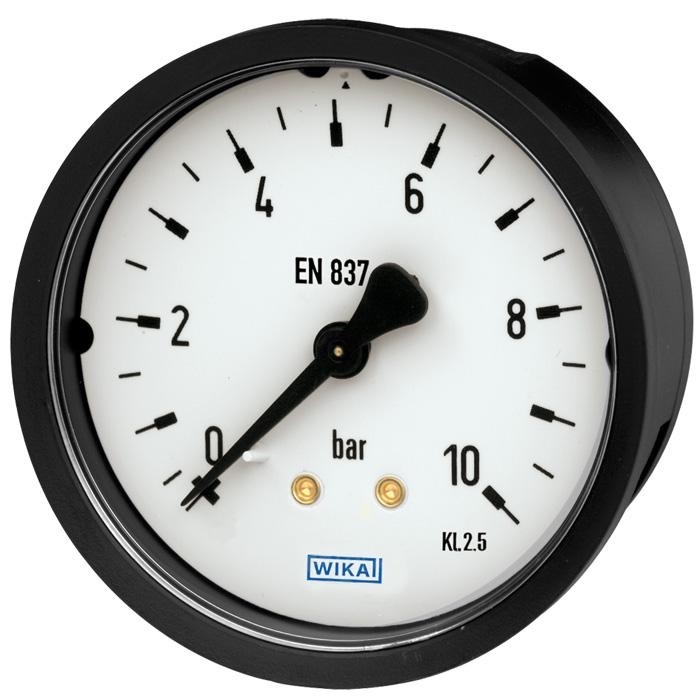

Манометр с трубкой Бурдона, медный сплав

Манометр с трубкой Бурдона, медный сплав, серия для щитового монтажа
Диапазон
-1…400 bar
Точность
2.5
Защита
IP41
UKCAPEDCECRN
Цена
По запросу
Зависит от конфигурации
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

Описание

Модели 111.16 и 111.26 специально разработаны для щитового монтажа и поэтому оснащены присоединением с процессным подсоединением с задним присоединением.

Манометры модели 111 основаны на проверенной измерительной системе с трубкой Бурдона. При подаче давления деформация трубки Бурдона, пропорциональная воздействующему давлению, передаётся на механизм через тягу и отображается.

Для удобства монтажа пластиковые корпуса серии для щитового монтажа уже оснащены монтажным фланцем.

Для получения дополнительных допусков см. стр. 6

Рис. слева: Модель 111.16

Рис. справа: Модель 111.26

Манометр с трубкой Бурдона модели 111.16 может быть установлен на пульт управления с помощью монтажного кронштейна (принадлежность). Модель 111.26 монтируется на панель с помощью «snap-in mounting» (защёлкивающегося монтажа) с использованием боковых установочных выступов на корпусе. Кроме того, для модели 111.26 могут поставляться металлизированные передние обрамления.

Серия для щитового монтажа модели 111 также доступна в исполнениях, разработанных по требованиям заказчика, например с индивидуальной компоновкой шкалы.

Особенности

  • Специально для щитового монтажа
  • Надёжное и экономичное решение
  • Исполнение по EN 837-1 или ASME B40.100
  • Диапазоны показаний до 0 ... 400 бар или 0 ... 6,000 psi

Вопросы и ответы

Какой диапазон давлений охватывает манометр серии 111?

Шкалы доступны от вакуума (-1 … 0 bar) до 0 … 400 bar, а также до 0 … 6,000 psi в исполнении по ASME B40.100.

Какая точность у прибора?

Класс точности 2.5 по стандарту EN 837-1.

Какое присоединение к процессу предусмотрено?

Заднее присоединение с наружной резьбой: G ⅛ B, G ¼ B, G ½ B, R ⅛, R ¼, R ½ или ⅛ NPT, ¼ NPT, ½ NPT.

С какими средами совместим прибор?

С газообразными и жидкими средами, которые не являются высоковязкими или кристаллизующимися и не агрессивны к деталям из медного сплава.

В каком диапазоне температур работает манометр?

Температура окружающей среды и среды: -20 … +60 °C.

Какая степень защиты корпуса?

IP41.

Чем модели 111.16 и 111.26 отличаются друг от друга?

Модель 111.16 устанавливается на пульт управления с помощью монтажного кронштейна (принадлежность), а модель 111.26 монтируется на панель защёлкиванием («snap-in») через боковые установочные выступы корпуса; для неё также доступны металлизированные передние обрамления.

Какие сертификаты имеет прибор?

CE, UKCA, PED и CRN. Взрывозащищённое исполнение для данной модели не предусмотрено.

Конфигуратор · Шаг за шагом

Соберите 111.X6 под свою задачу

Артикул собирается автоматически. Если сомневаетесь — напишите инженеру; подскажем по параметрам линии.

Шаг 1 из 4
Структура конфигурации· нажмите на выделенный сегмент — перейдём к соответствующему параметру

The unit of the main scale of a pressure gauge is the unit of measurement in which the measured pressure value is displayed. Typical units for the main scale of a pressure gauge are: - Bar (bar) - Pascal (Pa) - Kilopascal (kPa) - Pounds per square inch (psi) - Kilograms per square metre (kg/cm²) The selection of the unit for the main scale depends on the specific requirements of the application and the region. Further information can be found in the following video: <iframe width="560" height="315" src="https://www.youtube.com/embed/b70uwtUaGs8?si=FfeEgrudrktswQta" title="YouTube video player" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share" referrerpolicy="strict-origin-when-cross-origin" allowfullscreen></iframe>

Ваша конфигурация
  • Модель111.16 для монтажа на панель
  • Номинальный размер040 мм
  • Единицы шкалы—
  • Диапазон измерений—
  • Диапазон шкалы—
  • Единицы 2-й шкалы или спец. шкалыбез
  • Присоединение к процессу—
  • Положение присоединенияосевое присоединение по центру
  • Корпусblack plastic with flange for panel mounting
  • Кольцо на корпусебез
  • Крепежный фланец/скобабез
  • Стеклопластик, прозрачный
  • Дроссельбез
  • Класс точностиКласс 2.5
  • Указательная стрелка / контрольная стрелкабез
  • Конструктивные особенностибез
  • Сертификатыбез
  • Одобрениебез
  • Дополнительные одобрениябез
  • Дополнительная информация для заказабез
