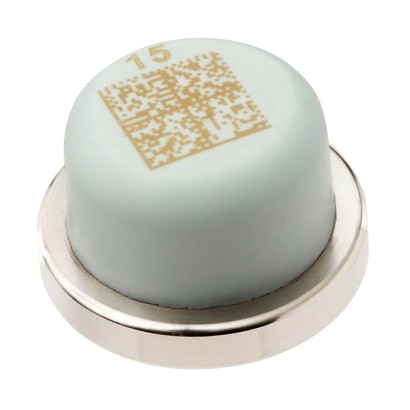

مستشعر موجات صوتية سطحية لقياس درجة الحرارة
الوصف
حلّ المراقبة المتقدم لمراقبة التفريغ الجزئي ودرجة الحرارة في لوحات التوزيع الكهربائية ذات الجهد المتوسط يستخدم تقنية الاستشعار بالموجات الصوتية السطحية وتقنية الاستشعار بتردد عالٍ جدًا. ويتميز بمنصة IIoT مدمجة لتحسين السلامة والكفاءة والمتانة في لوحات التوزيع الكهربائية ذات الجهد المتوسط.
من خلال استخدام أنظمة مراقبة الحالة، يمكن منع ما يقارب 75 % من حالات التعطل عبر اكتشاف الأعطال في وقت مبكر، وبالتالي تقليل تكاليف الصيانة وفترات الصيانة.
المزايا
- حساس حرارة لاسلكي وخامل
- سهل التركيب والتشغيل
- خالٍ من الصيانة
- اتصال بيانات شامل (محلي، عن بُعد، Modbus ® ، SCADA، خدمة IIoT PD)
الأسئلة والأجوبة
ما نطاق درجة الحرارة الذي يقيسه المستشعر TSA-EV11؟
يعمل المستشعر في نطاق -25 … +150 °C، بدقة ±2 °C في النطاق 0…120 °C و±3 °C في النطاقات -25…0 °C و120…150 °C.
هل يحتاج المستشعر إلى بطارية أو أسلاك؟
لا، فهو مستشعر لاسلكي وسلبي يعمل بتقنية الموجات الصوتية السطحية، ويتميز بأنه خالٍ من الصيانة وسهل التركيب والتشغيل.
كيف تُنقل البيانات من المستشعر؟
عبر اتصال لاسلكي باستخدام Bluetooth® 5.2 Low Energy، مع دعم اتصال بيانات شامل يشمل المحلي وعن بُعد وModbus® وSCADA وخدمة IIoT PD.
ما درجة الحماية من الغبار والماء؟
المستشعر مصنف IP67، ما يجعله مناسبًا للبيئات الصناعية القاسية داخل لوحات التوزيع.
بأي طريقة يُثبَّت المستشعر على الموصل؟
يمكن تركيبه عبر فتحة ملولبة (MS)، أو بحوامل شوكة معدنية (FORK-M9/10/14-TSA-EV أو MOUNTING-BRACKET-TSA-EV)، أو بحلقة بلاستيكية (RING-TSA-EV) مع أربطة كابلات.
هل يمكن استخدامه في لوحات جاهزة أم فقط في تركيبات جديدة؟
يصلح للحالتين: التركيب الجديد أو التحديث الرجعي (retrofitting) للوحات التوزيع الكهربائية ذات الجهد المتوسط، وهو متوافق مع معايير ANSI وIEC.
ما الشهادات التي حصل عليها المنتج؟
حصل على شهادات WPC وRoHS وNCC-CCAM وRED وCE وUL US LISTED، بالإضافة إلى إعلان مطابقة الاتحاد الأوروبي.
ما دور هذا المستشعر في نظام المراقبة الكامل؟
يعمل جزءًا من منظومة مراقبة الحالة تشمل القارئ (AMS01) والهوائي (AN-F1) لكشف التفريغ الجزئي بتقنية UHF ومستشعر البيئة (EXT-ENV-SENS)، حيث يمكن لأنظمة المراقبة هذه منع ما يقارب 75 % من حالات التعطل عبر الاكتشاف المبكر للأعطال.
| الطراز | TSA-EV11 |
| السلسلة | TSA |
| النوع الفرعي | Temperature sensor |
| فئة الدقة | ±2 °C (0...120 °C), ±3 °C (-25...0 °C and 120...150 °C) |
| وصلة العملية | Threaded hole (MS)Metal fork carriers (FORK-M9/10/14-TSA-EV or MOUNTING-BRACKET-TSA-EV)Plastic ring (RING-TSA-EV) with cable ties |
| إشارة الخرج | Wireless (Bluetooth® 5.2 Low Energy) |
| مادة الأجزاء الملامسة | Silicone resin |
| حرارة المحيط | −25…+150 °C |
| تصنيف IP | IP67 |
| الوزن | 0.044 kg |
| الشهادات | WPCRoHSNCC-CCAMREDEU declaration of conformityCEUL US LISTED |
| لغات ورقة البيانات | EN, DE |
| Place of use | Indoor |
|---|---|
| Temperature of use / Operating temperature | -25 ...+150 °C [-13 ...+302 °F] |
| Mounting type | ■ Using the threaded hole under the sensor base (MS) ■ Using metal fork carriers (FORK-M9/10/14-TSA-EV or MOUNTING- BRACKET-TSA-EV) ■ Using a plastic ring (RING-TSA-EV) and 2 high-quality cable ties with a length of 390 mm[15.35 in] (TIE-WRAP-TSA-EV) |
| Ingress protection of the complete instrument | IP67 |
| Case | Silicone resin |
| Weight | 44 g [1.55 oz] |
| Accuracy | |
|---|---|
| 0 ... 120 °C [32 ... 248 °F] | ±2 °C [35.6 °F] |
| -25 ... 0 °C [-13 ...+32 °F] | ±3 °C [37.4 °F] |
| 120 ... 150 °C [248 ... 302 °F] | ±3 °C [37.4 °F] |
| Mode | Passive |
|---|---|
| Radiation charcteristics | Omnidirectional |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| - | NCC - CCAM Radio approval | Taiwan |
| - | WPC Radio certification | India |
عرض الكل (6)
| Logo | Description | Region |
|---|---|---|
| UL Safety (e.g. electrical safety, overpressure, ...) | USA and Canada |
| Model | Description | Order number |
|---|---|---|
| FORK-M9-TSA-EV FORK-M10-TSA-EV FORK-M14-TSA-EV | 14578210 14578211 14578212 | |
| RING-TSA-EV | 14578214 | |
| TIE-WRAP-TSA-EV | 14578215 |
