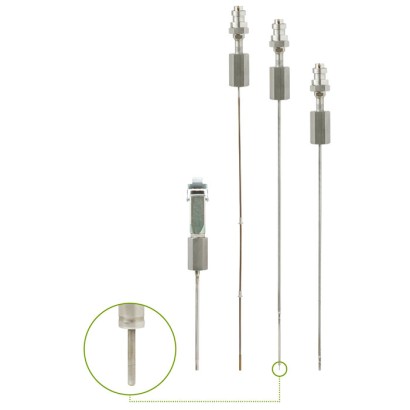

مقياس حرارة مقاومة للتطبيقات النووية المدنية
الوصف
مقياس حرارة للاستخدام في محطات الطاقة النووية يتألف من:
- ■ مقياس حرارة بمقاومة، الطراز TRN - ■ غلاف/أنبوب الحماية الحراري - ■ الملحقات
يمكن دمج مقياس الحرارة بمقاومة الطراز TRN مع عدد كبير من تصاميم غلاف/أنبوب الحماية الحراري. يُوصى بالعمل دون غلاف/أنبوب الحماية الحراري فقط في تطبيقات محددة.
تتوفر وصلات الكابلات كملحقات.
المزايا
- مدى القياس من -50 ... +600 °C [-58 ... +1,112 °F]
- للتركيب في جميع تصميمات الجراب الواقي/أنبوب الحماية القياسية
- عنصر قياس مزود بنابض ضغط
- مقاومات قياس Pt100
الأسئلة والأجوبة
ما هو مدى القياس لمقياس الحرارة TRN؟
مدى القياس هو -50 … +600 °C [-58 … +1,112 °F]، مع مدى لدرجة حرارة العملية من -50 … +600 °C.
ما هي دقة القياس المتوفرة؟
تتوفر فئتان: Class A بدقة ±(0.15 + 0.0020 |t|) °C وClass B بدقة ±(0.30 + 0.0050 |t|) °C.
ما نوع عنصر القياس المستخدم؟
يستخدم TRN مقاومات قياس من نوع Pt100 بفئتي دقة A أو B.
هل يمكن تركيب هذا المقياس داخل غلاف حماية حراري؟
نعم، يمكن تركيبه في جميع تصاميم أغلفة/أنابيب الحماية الحرارية القياسية، ويتضمن إدخال قياس مثبّتًا بنابض.
ما هي خيارات الوصلة الكهربائية؟
تشمل الخيارات: Harting connector، وTS connector LOCA، وConnector LOCA + SA.
ما هي شهادات المطابقة المتوفرة لهذا الطراز؟
يحمل الطراز TRN شهادات RoHS وUKCA وCE، كما يتميز بالامتثال لمعايير IEEE.
ما الذي يميز TRN عن مقاييس الحرارة بالمقاومة الأخرى؟
TRN مصمم خصيصًا للتطبيقات النووية المدنية، مع مطابقة IEEE وخيارات وصلات كهربائية متوافقة مع متطلبات LOCA، وهو مناسب للتطبيقات المقاومة للأعطال في محطات الطاقة النووية.
ما هي درجة الحماية من دخول الأجسام والماء؟
درجة الحماية هي IP65.
| الطراز | TRN |
| النوع الفرعي | Resistance thermometer |
| نطاق درجة الحرارة | −50…+600 °C · −50…+400 °C · −30…+300 °C |
| فئة الدقة | Class A: ±(0.15 + 0.0020 |t|) °C; Class B: ±(0.30 + 0.0050 |t|) °C |
| درجة حرارة العملية | −50…+600 °C |
| إشارة الخرج | 80 ... 314 Ω |
| وصلة كهربائية | Harting connector, TS connector LOCA, Connector LOCA + SA |
| مادة المجس | Stainless steel 1.4571 |
| حرارة المحيط | −40…+80 °C |
| تصنيف IP | IP65 |
| الشهادات | RoHSUKCACE |
| نوع المستشعر | Pt100 |
| فئة المستشعر | A, B |
| قطر المجس | 4 mm |
| جراب الحرارة | نعم |
| لغات ورقة البيانات | EN |
| Measurement principle | Design | Operating conditions (connector) | |
|---|---|---|---|
| Code / Placeholder | X | Y | Z |
| Example | TRN- | I | H |
| Description | Resistance thermometer | Immersed | Harting connector |
| Model | Description |
|---|---|
| TRN-Iz | Immersed, with and without thermowell/protection tube (I = immersed) |
| TRN-Az | Room air sensor (A = ambient) |
| TRN-Sz | Surface probe (S = surface); for versions, see model TR50, data sheetTE 60.50 |
| TRN-Pz | Resistance Thermometer for cooling ponds and similar applications (P = pool) |
| TRN-Gz | Combined sensor (G = gradient) |
| TRN-yH (14481879) | TRN-yA (14479583) | TRN-yC (14529466) | |
|---|---|---|---|
| Connector description | Harting (HAN7D...) | TS connector LOCA | Connector LOCA + SA |
| IP ingress protection | IP65 (IP67 possible without radiation) | IP68 | IP68 |
| IEEE rating | N1E Harsch | 1E | 1E + SA |
| Qualified lifetime | 12 years at 45 °C ambient tem- perature | 55 years at 45 °C ambient tem- perature | 55 years at 45 °C ambient tem- perature |
| Maximum radiation during normal operation | 100 kGy TID - 'Total Integrated Dose' | 250 kGy TID - 'Total Integrated Dose' | 250 kGy TID - 'Total Integrated Dose' |
| Maximum radiation during accident | - | 600 kGy (TID: 850 kGy) | 600 kGy (TID: 850 kGy) |
| LOCA test conditions | - | max. 195 °C, 5.4 bar (g), 24 h | 1 h at 250 °C; 5 h at 207 °C |
| Accidental radiation after LOCA | - | - | 1,000 kGy (TID: 1,850 kGy) |
| Humidity | 90 %relative humidity | 100 %relative humidity | 100 %relative humidity |
| Ambient and storage temper- ature | -40 …+80 °C [-40 …+176 °F] | -40 …+80 °C [-40 …+176 °F] | -40 …+80 °C [-40 …+176 °F] |
| Measuring tipØ4mm | Measuring tipØ4mm | |
|---|---|---|
| Thermometer version | ||
| Sensor | 1 x Pt100 | 1 x Pt100 / Differential thermocouple 1) |
| Connection method | 4-wire | 3-wire |
| Diameter | 4mm | Pt100: 4 mm/ Differential thermocouple:1.2mm |
| Probe length | 150 ...1,100mm | 150 ...1,100mm |
| Material | Stainless steel 1.4571 | Stainless steel 1.4571 |
| Response time in seconds (+/-10 %) | ||
| t 0.5 | 5.0 | Pt100: 5.0 / Differential thermocouple: < 3 incl. calculation in the transmitter |
| t 0.63 | 6.0 | Pt100: 6.0 / Differential thermocouple: < 3 incl. calculation in the transmitter |
| t 0.9 | 12.0 | Pt100: 12.0 / Differential thermocouple: < 3 incl. calculation in the transmitter |
عرض الكل (7)
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| UKCA Restriction of hazardous substances (RoHS) regulations | United Kingdom |
| Certificates | Measurement accuracy | Material certificate 1) |
|---|---|---|
| 2.2 test report | x | x |
| 3.1 inspection certificate | x | x |
| DAkkS calibration certificate | x | - |
| Model | Description | Order number |
|---|---|---|
| Cable couplings | Mounting type depending on cable / customer specification | customer-specific |
