WIKA · قياس درجة الحرارة · العائلة TR
ترمومتر مقاومة
مقياس حرارة مقاومة مع طرف مُحمّل بنابض لقياس درجة حرارة المحامل على المضخات والعتاد (التروس) والمحركات في ظروف بيئة جافة.
النطاق
-50…500 °C
الخرج
HART · 4-20mA
الحماية
IP65
GOSTKazInMetrMTSCHSBelGIMUkrSEPROUzstandardRoHSEACEMCINMETRONEPSIKCs-KOSHAPESODNOP-MakNIICE[Ex ia IIC T1 ... T6 Ga][Ex ia IIIC T125 ... T65 °C Da][Ex ib IIC T3 ... T6 Gb][II 1G Ex ia IIC T1 ... T6 Ga][II 2G Ex ia IIC T1 ... T6 Gb][II 3G Ex nA IIC T1 ... T6 Gc X][Ex ia IIC T1 ... T6 Gb][Ex ia IIIC T125 ... T65 °C Db][0 Ex ia IIC T3/T4/T5/T6][1 Ex ib IIC T3/T4/T5/T6][Ex nA IIC T6 ... T1][DIP A22 Ta 80 ... 440 °C][Ex ia IIC T3 ... T6 Ga][Ex ib IIIC T125 ... T65 °C Db][Ex ia IIC T3 ~ T6][Ex ib IIC T3 ~ T6][Ex nA IIC T1 ~ T6 Gc][Ex ia IIC T4 ... T6][Ex ib IIC T4 ... T6]Ex iA IIC T1...T6 GaEx iA IIC T1...T6 GbEx iA IIIC T125...T65℃ DaEx iA IIIC T125...T65℃ DbEx nA IIC T1...T6 Gc XEx tc IIIC T440...T80℃ Dc XEx iA IIC T3...T6 GaEx ib IIC T3...T6 GbDIP A20 Ta 65℃/Ta 95℃/Ta 125℃DIP A21 Ta 65℃/Ta 95℃/Ta 125℃Ex nA IIC T6...T1DIP A22 Ta 80...440℃Ex ia IICT4...T6Ex ib IICT4...T6Ex ia IICT1...T6 GaEx ib IICT3...T6 GbII 1G Ex ia IICT3,T4,T5,T6 GaII 2G Ex ia IICT3,T4,T5,T6 GbII 1D Ex ia IICT65,T95,T125°CDaII 2D Ex ib IICT125...T65°CDb
السعر
حسب الطلب
يعتمد على التكوين
الوصف
مقياس الحرارة المقاوم طراز TR55 مناسب على نحو مثالي لقياس درجة حرارة السطح عند بوشات/محامل التحمّل على المضخات أو التروس أو المحركات في الظروف المحيطة الجافة عند طرف القياس. يضمن طرف القياس المسطح المثبّت بنابض ضغط تماس ثابت لمقياس الحرارة على السطح الخارجي لبوش/محمل التحمّل. يمكن ضبط عمق الإدخال الأمثل باستخدام وصلة/تركيب ضغط (compression fitting).
تستطيع المرسلات التناظرية أو الرقمية المدمجة داخل رأس التوصيل توفير إشارات خرج مختلفة، على سبيل المثال 4 ... 20 mA وبروتوكول HART ®.
للموافقات الإضافية، راجع الصفحة 2

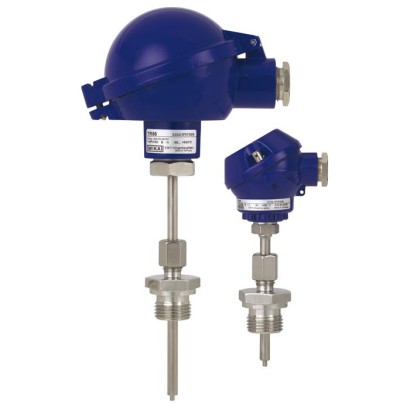

الشكل يسارًا: طراز TR55 مع رأس توصيل BSZ الشكل يمينًا: طراز TR55 مع رأس توصيل JS
المزايا
- مدى المستشعر من -50 ... +500 °C [-58 ... +932 °F]
- تصميم مدمج
- رأس مزود بنابض ضغط
- نسخ مقاومة للانفجار
الأسئلة والأجوبة
ما هو نطاق قياس درجة الحرارة للطراز TR55؟
تتوفر نطاقات مستشعر من -50 … +500 °C [-58 … +932 °F]، مع نطاقات أخرى: -50 … +250 °C و -30 … +300 °C و 0 … +150 °C.
ما نوع المستشعر وفئته؟
يستخدم المستشعر Pt100 أو Pt1000 بفئة دقة B.
ما هي وصلات العملية المتاحة؟
G 1/4 B، G 3/8 B، G 1/2 B، 1/4 NPT، 1/2 NPT.
ما هي إشارات الخرج المدعومة؟
تتيح المرسلات المدمجة في رأس التوصيل خرجًا تناظريًا 4 … 20 mA أو 0 … 10 V، بالإضافة إلى بروتوكول HART®.
هل يتوفر هذا الطراز بنسخ محمية ضد الانفجار؟
نعم، تتوفر نسخ معتمدة وفق ATEX وIECEx وEAC وINMETRO وNEPSI وKCs-KOSHA وPESO وDNOP-MakNII، مثل [II 1G Ex ia IIC T1 ... T6 Ga] و [II 2G Ex ia IIC T1 ... T6 Gb].
ما هي درجة الحماية من الغبار والرطوبة؟
درجة حماية IP65.
ما الذي يميّز TR55 عن المقاييس الأخرى؟
يميّزه طرف القياس المثبّت بنابض المصمم خصيصًا لقياس درجة حرارة سطح بطانات المحامل على المضخات والتروس والمحركات في ظروف بيئة جافة، مع إمكانية ضبط عمق الإدخال باستخدام وصلة ضغط.
ما نوع رأس التوصيل المستخدم؟
يتوفر الطراز برأس توصيل BSZ أو JS.
المُهيِّئ · خطوة بخطوة
اجمع TR55 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
الخطوة 1 من 3
تهيئتك
- وصف تجميعة RTDStandard design with connection head
- وحدة القياسMetric (mm)
- اعتماد كهربائيWithout
- رأس التوصيلJS (Aluminum)
- دخول الكابلM16 x 1.5
- دخول كابلWithout
- وصلة جهاز القياس العلويM10 x 1.0
- بلوك طرفي/مرسلCeramic terminal block
- إشارة الخرجPt100
- وصلة العمليةCompression fitting G 1/4 B, stainless steel ferrule
- مادة التركيبStainless steel
- قطر أنبوب الدعم / قطر الطرف6 mm / 3 mm, spring travel approx. 3 - 4 mm
- مادة أنبوب الدعمStainless steel
- مادة الغلافStainless steel 1.4571
- عنصر القياسPt100, class B (IEC 60751)
- تكوين الأسلاكSingle 2-wire
- نطاق درجة الحرارة—
- طول المجس [FL]—
- البُعد N40
- البُعد A—
- الشهاداتWithout
اقتراح الذكاء الاصطناعي حسب المعايير
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
التعريف
| الطراز | TR55 |
| السلسلة | TR |
| النوع الفرعي | Spring-loaded surface thermometer |
نطاق القياس
| نطاق درجة الحرارة | −50…+500 °C · −50…+250 °C · −30…+300 °C · +0…+150 °C |
ظروف العملية
| وصلة العملية | G ¼ BG ⅜ BG ½ B¼ NPT½ NPTG 1/4 BG 3/8 BG 1/2 B1/4 NPT1/2 NPT |
| درجة حرارة العملية | −40…+600 °C |
الخصائص الكهربائية
| إشارة الخرج | HART · 4-20mA · 0-10V |
| وصلة كهربائية | Connection head BSZ or JS |
المواد
| مادة المجس | Stainless steel |
| مادة جراب الحرارة | Stainless steel |
بيئة التشغيل
| حرارة المحيط | −40…+80 °C |
| تصنيف IP | IP65 |
الشهادات والموافقات
| الشهادات | GOSTKazInMetrMTSCHSBelGIMUkrSEPROUzstandardRoHSEACEMCINMETRONEPSIKCs-KOSHAPESODNOP-MakNIICE |
| حماية الانفجار | [Ex ia IIC T1 ... T6 Ga][Ex ia IIIC T125 ... T65 °C Da][Ex ib IIC T3 ... T6 Gb][II 1G Ex ia IIC T1 ... T6 Ga][II 2G Ex ia IIC T1 ... T6 Gb][II 1D Ex ia IIIC T125 ... T65 °C Da][II 2D Ex ia IIIC T125 ... T65 °C Db][II 3G Ex nA IIC T1 ... T6 Gc X][II 3D Ex tc IIIC T440 ... T80 °C Dc X][Ex ia IIC T1 ... T6 Gb][Ex ia IIIC T125 ... T65 °C Db][0 Ex ia IIC T3/T4/T5/T6][1 Ex ib IIC T3/T4/T5/T6][DIP A20 Ta 65 °C/Ta 95 °C/Ta 125 °C][DIP A21 Ta 65 °C/Ta 95 °C/Ta 125 °C][Ex nA IIC T6 ... T1][DIP A22 Ta 80 ... 440 °C][Ex ia IIC T3 ... T6 Ga][Ex ib IIIC T125 ... T65 °C Db][Ex ia IIC T3 ~ T6][Ex ib IIC T3 ~ T6][Ex nA IIC T1 ~ T6 Gc][Ex ia IIC T4 ... T6][Ex ib IIC T4 ... T6][II 1G Ex ia IIC T3, T4, T5, T6 Ga][II 2G Ex ia IIC T3, T4, T5, T6 Gb][II 1D Ex ia IIIC T65, T95, T125 °C Da][II 2D Ex ib IIIC T125 ... T65 °C Db]ATEX: [II 1G Ex ia IIC T1 ...T6 Ga] [II 2G Ex ia IIC T1 ...T6 Gb] [II 1D Ex ia IIIC T125 ...T65 °C Da] [II 2D Ex ia IIIC T125 ...T65 °C Db] [II 3G Ex nA IIC T1 ...T6 Gc X] [II 3D Ex tc IIIC T440 ...T80 °C Dc X]IECEx: [Ex ia IIC T3 ...T6 Ga] [Ex ib IIC T3 ...T6 Gb] [Ex ia IIIC T125 ...T65 °C Da] [Ex ib IIIC T125 ...T65 °C Db]EAC: [0 Ex ia IIC T3/T4/T5/T6] [1 Ex ib IIC T3/T4/T5/T6] [DIP A20Ta 65 °C/Ta 95 °C/Ta 125 °C] [DIP A21Ta 65 °C/Ta 95 °C/Ta 125 °C] [DIP A22Ta 80 ... 440 °C]INMETRO: [Ex ia IIC T3 ...T6 Ga] [Ex ib IIC T3 ...T6 Gb] [Ex ia IIIC T125 ...T65 °C Da] [Ex ib IIIC T125 ...T65 °C Db]NEPSI: [Ex ia IIC T3 ~ T6] [Ex ib IIC T3 ~ T6]KCs - KOSHA: [Ex ia IIC T4 ...T6] [Ex ib IIC T4 ...T6]PESO: [Ex ia IIC T1 ...T6 Ga] [Ex ib IIC T3 ...T6 Gb]DNOP - MakNII: [II 1G Ex ia IIC T3, T4, T5, T6 Ga] [II 2G Ex ia IIC T3, T4, T5, T6 Gb] [II 1D Ex ia IIIC T65, T95, T125 °C Da] [II 2D Ex ib IIIC T125 ...T65 °C Db]Ex iA IIC T1...T6 GaEx iA IIC T1...T6 GbEx iA IIIC T125...T65℃ DaEx iA IIIC T125...T65℃ DbEx nA IIC T1...T6 Gc XEx tc IIIC T440...T80℃ Dc XEx iA IIC T3...T6 GaEx ib IIC T3...T6 GbDIP A20 Ta 65℃/Ta 95℃/Ta 125℃DIP A21 Ta 65℃/Ta 95℃/Ta 125℃Ex nA IIC T6...T1DIP A22 Ta 80...440℃Ex ia IICT4...T6Ex ib IICT4...T6II 1G Ex ia IICT3,T4,T5,T6 GaII 2G Ex ia IICT3,T4,T5,T6 GbII 1D Ex ia IICT65,T95,T125°CDaII 2D Ex ib IICT125...T65°CDb |
تفاصيل إضافية
| نوع المستشعر | Pt100, Pt1000 |
| فئة المستشعر | B |
| قطر المجس | 3 mm |
| جراب الحرارة | لا |
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
| Logo | Description | Country | |
|---|---|---|---|
| EU declaration of conformity ■ EMCdirective 1) | European Union | ||
| ■ ATEX directive (option) Hazardous areas - Ex i Zone 0 gas Zone 1 gas Zone 20 dust Zone 21 dust - Ex n 2) Zone 2 gas Zone 22 dust IECEx (option) (in conjunction with ATEX) Hazardous areas - Ex i Zone 0 gas [Ex ia IIC T1 ...T6 Ga] Zone 1 gas [Ex ia IIC T1 ...T6 Gb] | [II 1G Ex ia IIC T1 ...T6 Ga] [II 2G Ex ia IIC T1 ...T6 Gb] [II 1D Ex ia IIIC T125 ...T65 °C Da] [II 2D Ex ia IIIC T125 ...T65 °C Db] [II 3G Ex nA IIC T1 ...T6 Gc X] [II 3D Ex tc IIIC T440 ...T80 °C Dc X] | International | |
| EAC (option) | Eurasian | ||
| Hazardous areas - Ex i Zone 0 gas [0 Ex ia IIC T3/T4/T5/T6] Zone 1 gas [1 Ex ib IIC T3/T4/T5/T6] Zone 20 dust [DIP A20Ta 65 °C/Ta 95 °C/Ta 125 °C] Zone 21 dust [DIP A21Ta 65 °C/Ta 95 °C/Ta 125 °C] - Ex n Zone 2 gas [Ex nA IIC T6 ...T1] Zone 22 dust | [DIP A22Ta 80 ... 440 °C] | Economic Community | |
| INMETRO (option) Hazardous areas - Ex i Zone 0 gas Zone 1 gas Zone 20 dust Zone 21 dust | [Ex ia IIC T3 ...T6 Ga] [Ex ib IIC T3 ...T6 Gb] [Ex ia IIIC T125 ...T65 °C Da] [Ex ib IIIC T125 ...T65 °C Db] | Brazil | |
| NEPSI (option) Hazardous areas - Ex i Zone 0 gas Zone 1 gas | [Ex ia IIC T3 ~ T6] [Ex ib IIC T3 ~ T6] | China |
| Logo | Description | Country |
|---|---|---|
| KCs - KOSHA (option) Hazardous areas - Ex i Zone 0 gas [Ex ia IIC T4 ...T6] | South Korea | |
| - | Zone 1 gas [Ex ib IIC T4 ...T6] PESO (option) Hazardous areas - Ex i Zone 0 gas [Ex ia IIC T1 ...T6 Ga] Zone 1 gas [Ex ib IIC T3 ...T6 Gb] | India |
| DNOP - MakNII (option) Hazardous areas - Ex i Zone 0 gas [II 1G Ex ia IIC T3, T4, T5, T6 Ga] Zone 1 Gas [II 2G Ex ia IIC T3, T4, T5, T6 Gb] Zone 20 dust [II 1D Ex ia IIIC T65, T95, T125 °C Da] Zone 21 dust [II 2D Ex ib IIIC T125 ...T65 °C Db] | Ukraine | |
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| BelGIM (option) Metrology, measurement technology | Belarus | |
| UkrSEPRO (option) Metrology, measurement technology | Ukraine | |
| Uzstandard (option) Metrology, measurement technology | Uzbekistan |
Connection method
| Single elements | 1 x 2-wire 1 x 3-wire 1 x 4-wire |
|---|---|
| Dual elements | 2 x 2-wire 2 x 3-wire 2 x 4-wire 2) |
Accuracy class / Range of use of the sensor per EN 60751
| Class | Sensor construction Thin-film |
|---|---|
| Class B | -50 ...+500 °C -50 ...+250 °C |
| Class A 3) | -30 ...+300 °C |
| Class AA 3) | 0 ... 150 °C |
عرض الكل (15)
| Model | Material | Cable entry thread size | Ingress protection (max.) 1) | Cap | Surface | Connection to neck tube |
|---|---|---|---|---|---|---|
| JS | Aluminium | M16 x 1.5 2) | IP65 | Cover with 2 screws | Blue, lacquered 4) | M24 x 1.5,½NPT |
| BS | Aluminium | M20 x 1.5 2) | IP65 3) | Flat cover with 2 screws | Blue, lacquered 4) | M24 x 1.5,½NPT |
| BSZ | Aluminium | M20 x 1.5 2) | IP65 3) | Spherical hinged cover with cylinder head screw | Blue, lacquered 4) | M24 x 1.5,½NPT |
| BSZ-H | Aluminium | M20 x 1.5 2) | IP65 3) | Raised hinged cover with cylinder head screw | Blue, lacquered 4) | M24 x 1.5,½NPT |
| BSS | Aluminium | M20 x 1.5 2) | IP65 | Spherical hinged cover with clamping lever | Blue, lacquered 4) | M24 x 1.5,½NPT |
| BSS-H | Aluminium | M20 x 1.5 2) | IP65 | Raised hinged cover with clamping lever | Blue, lacquered 4) | M24 x 1.5,½NPT |
| BVS | Stainless steel | M20 x 1.5 2) | IP65 | Precision-cast screw-on lid | Blank, electropolished | M24 x 1.5 |
| BSZ-K | Plastic | M20 x 1.5 2) | IP65 | Spherical hinged cover with cylinder head screw | Black | M24 x 1.5 |
| BSZ-HK | Plastic | M20 x 1.5 2) | IP65 | Raised hinged cover with cylinder head screw | Black | M24 x 1.5 |
| Model | Explosion protection | ||||
|---|---|---|---|---|---|
| Without | Ex i (gas) Zone 0, 1, 2 | Ex i (dust) Zone 20, 21, 22 | Ex nA (gas) Zone 2 | Ex tc (dust) Zone 22 | |
| JS | x | x | x | - | - |
| BS | x | x | - | - | - |
| BSZ | x | x | x | x | x |
| BSZ-H | x | x | x | x | x |
| BSS | x | x | - | - | - |
| BSS-H | x | x | - | - | - |
| BVS | x | x | - | - | - |
| BSZ-K | x | x | - | - | - |
| BSZ-HK | x | x | - | - | - |
| Cable entry | Cable entry thread size |
|---|---|
| Standard cable entry 1) | M20 x 1.5 |
| Plastic cable gland (cable Ø 6 ... 10 mm) 1) | M20 x 1.5 |
| Nickel-plated brass cable gland (cable Ø 6 ... 12 mm) | M20 x 1.5 |
| Stainless steel cable gland (cable Ø 7 ... 12 mm) | M20 x 1.5 |
| Cable entry | Colour | Ingress protection (max.) 2) | Min./max. ambient temperature | Explosion protection | ||||
|---|---|---|---|---|---|---|---|---|
| without | Ex i (gas) Zone 0, 1, 2 | Ex i (dust) Zone 20, 21, 22 | Ex nA (gas) Zone 2 | Ex tc (dust) Zone 22 | ||||
| Standard cable entry 1) | Blank | IP65 | -40 ...+80 °C | x | x | - | - | - |
| Plastic cable gland 1) | Black or grey | IP66 3) | -40 ...+80 °C | x | - | - | - | - |
| Plastic cable gland, Ex e 1) | Light blue | IP66 3) | -20 ...+80 °C (standard) -40 ...+70 °C (option) | x | x | x | - | - |
| Plastic cable gland, Ex e 1) | Black | IP66 3) | -20 ...+80 °C (standard) -40 ...+70 °C (option) | x | - | - | x | x |
| Brass cable gland, nickel-plated | Blank | IP66 3) | -60 4) / -40 ...+80 °C | x | - | - | - | - |
| Brass cable gland, nickel-plated, Ex e | Blank | IP66 3) | -60 4) / -40 ...+80 °C | x | x | x | x | x |
| Stainless steel cable gland | Blank | IP66 3) | -60 4) / -40 ...+80 °C | x | x | x | - | - |
| Stainless steel cable gland, Ex e | Blank | IP66 3) | -60 4) / -40 ...+80 °C | x | x | x | x | x |
| First index number | Degree of protection / short description | Test parameter |
|---|---|---|
| 5 | Dust-protected | per IEC/EN 60529 |
| 6 | Dust-tight | per IEC/EN 60529 |
| Second index number | Degree of protection / short description | Test parameter |
|---|---|---|
| 4 | Protected against splash water | per IEC/EN 60529 |
| 5 | Protected against water jets | per IEC/EN 60529 |
| 6 | Protected against strong water jets | per IEC/EN 60529 |
| 7 1) | Protected against the effects of temporary immersion in water | per IEC/EN 60529 |
| 8 1) | Protected against the effects of continuous immersion in water | by agreement |
Output signal 4 ... 20 mA, HART ® protocol
| Transmitter (selectable versions) | Model T15 | Model T32 | Model T91.10 | Model T91.20 |
|---|---|---|---|---|
| Data sheet | TE 15.01 | TE 32.04 | TE 91.01 | TE 91.01 |
| Output | ||||
| ■ 4 ...20mA | x | x | - | x |
| ■ 0 ...10V | - | - | x | - |
| ■ HART ® protocol | - | x | - | - |
| Connection method | ||||
| ■ 1 x 2-wire | x | x | x 1) | x |
| ■ 1 x 3-wire | x | x | x | - |
| ■ 1 x 4-wire | x | x | - | - |
| Measuring current | < 0.2mA | < 0.3mA | 0.8 ...1mA | 0.8 ...1mA |
| Explosion protection | Optional | Optional | - | - |
| Connection head | T15 | T32 | T91.10 | T91.20 |
|---|---|---|---|---|
| JS | - | - | - | ○ |
| BS | ○ | - | ○ | - |
| BSZ, BSZ-K | ○ | ○ | ○ | - |
| BSZ-H, BSZ-HK | ● | ● | ● | - |
| BSS | ○ | ○ | ○ | - |
| BSS-H | ● | ● | ● | - |
| BVS | ○ | ○ | ○ | - |
| Support tube | Process connection | Maximum possible insertion length A 1) in mmwith probe length FL | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Ø inmm | 65 | 75 | 80 | 85 | 105 | 125 | 230 | 250 | |
| 6 or 8 | G¼B | 35 | 45 | 50 | 55 | 75 | 95 | 200 | 220 |
| G⅜B | 35 | 45 | 50 | 55 | 75 | 95 | 200 | 220 | |
| G½B | 35 | 45 | 50 | 55 | 75 | 95 | 200 | 220 | |
| ¼NPT | 20 | 30 | 35 | 40 | 60 | 80 | 185 | 205 | |
| ½NPT | 20 | 30 | 35 | 40 | 60 | 80 | 185 | 205 |
Specifications, removable design
| Description | The measuring insert is spring-mounted with two screws into the connection head and can simply be removed for calibration purposes.The thermowell itself can thus remain in the process.The terminal block for electrical connection is connected to the probe tube of the measuring insert. |
|---|---|
| Diameter (for thermowellØ=6mm) | 3mm |
| Diameter (for thermowellØ=8mm) | 6mm |
| Operating temperatures (dependent upon the sensor design type and the accuracy class) | Min: -40 °C Max: +600 °C |
| Built-in measuring insert model | TR10-A |
| Certification type | Measurement accuracy | Material certificate |
|---|---|---|
| 2.2 test report | x | x |
| 3.1 inspection certificate | x | x |
لم يتم وصف مجالات التطبيق بعد
صف ظروف التشغيل — سيقترح المهندس النموذج وحالة الاستخدام.
لم تجد الإجابة في الوثائق؟ سيرد المهندس خلال يوم عمل.
اسأل المهندس →كل المتغيرات · جدول المواد
18 مادة قياسية من عائلة TR
إذا كنت تعرف الرمز — اختر مباشرة. إذا لا — استخدم المُهيِّئ في الوضع «01».
المخزون:
SKUالتكوينالسعرالمخزونالإجراء
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAK-065-040-00035-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAK-075-040-00045-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAK-080-040-00050-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAK-085-040-00055-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAK-105-040-00075-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAK-125-040-00095-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAK-230-040-00200-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAK-250-040-00220-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAK-000-040--0030-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAA-065-040-00035-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAA-075-040-00045-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAA-080-040-00050-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAA-085-040-00055-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAA-105-040-00075-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAA-125-040-00095-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAA-230-040-00200-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAA-250-040-00220-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
TR55-8-M-Z-ZRPZJ-2-P-21T-6TR-DAA-000-040--0030-ZZRTD assembly description: 8 · Unit of measure: M · Electrical approval: Z+ 18 أخرىحسب الطلبتحت الطلبطلب →
معروض 18 من 18. السعر حسب الطلب — سيحسب المهندس لتكوينك.
