TR50

متوفر في مخزون WIKA

WIKA · قياس درجة الحرارة · العائلة TR

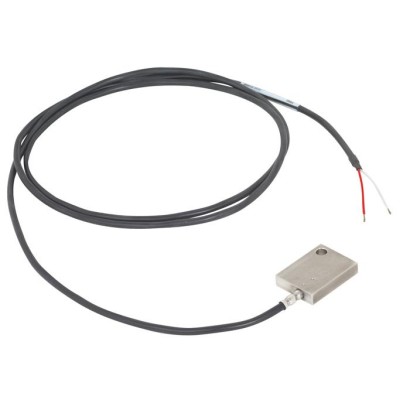

ترمومتر مقاومة السطح

Name: ترمومتر مقاومة السطح
Brand: WIKA
Price: 88.51 EUR
Availability: BackOrder

ترمومتر مقاومة السطح لقياس درجات حرارة السطح على الأسطح المستوية أو الأنابيب في التطبيقات المخبرية والصناعية.

النطاق

-196…600 °C

الحماية

IP65

RoHSGOSTMTSCHSBelGIMUkrSEPROUzstandardEACKazInMetrCEATEXIECExFMCSAINMETRONEPSIKCs - KOSHAPESODNOP - MakNIIKazlnMetr[Ex ia IIIC T125 ... T65 °C Da][Ex ia IIC T1 ... T6 Ga][Ex ia IIIC T125 ... T65 °C Db][DIP A22 Ta 80 ... 440 °C][Ex ib IIC T3 ... T6 Ga/Gb][Ex ib IIC T3 ... T6 Gb][Exib IIC T3 ...T6 Ga/Gb][Exib IIC T3 ...T6 Gb][Exia IIC T3 ~T6][II 1G Ex ia IIC T1 ... T6 Ga][II 2G Ex ia IIC T1 ... T6 Gb][II 3G Ex nA IIC T1 ... T6 Gc X][Ex ia IIC T1 ... T6 Ga/Gb][Ex ia IIC T1 ... T6 Gb][0 Ex ia IIC T3/T4/T5/T6][1 Ex ib IIC T3/T4/T5/T6][Ex nA IIC T6 ... T1][Ex ia IIC T3 ... T6 Ga][Ex ib IIIC T125 ... T65 °C Db][Ex ia IIC T3 ~ T6][Ex ia/ib IIC T3 ~ T6][Ex ib IIC T3 ~ T6][Ex ia IIC T4 ... T6][Ex ib IIC T4 ... T6][II 1G Ex ia IIIC T1 ... T6 Ga][II 2G Ex ia IIIC T1 ... T6 Gb][Ex ia IIIC T1 ... T6 Ga][Ex ia IIIC T1 ... T6 Ga/Gb][Ex ia IIIC T1 ... T6 Gb][0 Ex ia IIIC T3/T4/T5/T6][1 Ex ib IIIC T3/T4/T5/T6][Ex nA IIIC T6 ... T1][Exia IIC T3 ...T6 Ga][Exia IIC T125 ...T65℃Da][Exib IIC T125 ...T65℃Da/Db][Exib IIC T125 ...T65℃Db][Exib IIC T3 ~T6][Exia IIC T4 ...T6][Exib IIC T4 ...T6][Exia IIC T1 ...T6 Ga][II1G Exia IIC T3,T4,T5,T6Ga][II2G Exia IIC T3,T4,T5,T6Gb][II1D Exia IIC T65,T95,T125℃Da][II2D Exib IIC T125...T65℃Db]

السعر

ابتداءً من ‏89 €

يُحدَّد عند الطلب

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

رأس التوصيل لسلسلة PIH أو PIR متاح مع شهادات مختلفة للحماية من الانفجار لأنواع مختلفة من الحماية من الاشتعال. كما يمكن تركيب كتل أطراف مختلفة أو مرسلات. يتيح وجود نافذة في الجزء العلوي من جسم العلبة تركيب شاشة رقمية للعرض الموضعي للقيمة المقاسة. وباستخدام أقواس التثبيت على الحائط أو على الأنبوب (اختياريًا)، يمكن إجراء التركيب عموديًا أو أفقيًا في الموقع. كما تُمكّن الطلاءات السطحية عالية الجودة من التشغيل في البيئات القاسية.

تجعل نقاط التأريض الداخلية وأطراف الربط التعادلي الخارجية توصيلات الحقل بسيطة وسهلة الوصول.

شكل يسارًا:

الطراز PIH-H بغطاء لولبي مرتفع

شكل يمينًا:

الطراز PIH-W بغطاء لولبي مرتفع ونافذة

شكل يسارًا:

الطراز PIH-L بغطاء لولبي مسطح

شكل يمينًا:

الطراز PIR-L بخيط M10 في الجزء السفلي من العلبة

المزايا

مدى المستشعر حتى 250 °C كحد أقصى [482 °F]
خيار: 600 °C [1,112 °F]
سهل الاستبدال، دون الحاجة إلى غلاف حماية للحرارة (thermowell)
للتثبيت بالوصلة اللولبية أو اللحام أو باستخدام حزام الشد
كابل من PVC أو السيليكون أو PTFE
نسخ مقاومة للانفجار

الأسئلة والأجوبة

ما هو مدى القياس للطراز TR50؟

حسب الإصدار، تمتد المدى من ‎-196 °C حتى +600 °C؛ والمدى القياسي للحساس يصل إلى 250 °C [482 °F] كحد أقصى، مع خيار يصل إلى 600 °C [1,112 °F].

ما نوع الحساس المستخدم وما دقته؟

يستخدم الطراز TR50 حساس Pt100 بفئة AA.

هل يحتاج التركيب إلى جرس حماية؟

لا، لا يحتاج إلى جرس حماية (thermowell)، ويمكن استبداله بسهولة.

كيف يُثبَّت على الأنبوب أو السطح؟

يتوفر التثبيت بواسطة وصلة ملولبة أو اللحام أو باستخدام حزام شدّ، مع وصلات عملية تشمل صفيحة للحام وكتلة تلامس معدنية وحلقة (Washer).

ما هي مواد الكابل المتوفرة؟

الكابل متوفر من PVC أو سيليكون أو PTFE.

ما هي درجة حرارة الوسط الدنيا والعليا؟

من ‎-196 °C إلى +600 °C حسب الإصدار المختار.

ما هو تصنيف الحماية من دخول الغبار والماء؟

تصنيف الحماية IP65.

هل يتوفر إصدار محمٍّ من الانفجار؟

نعم، تتوفر إصدارات محمية من الانفجار بشهادات ATEX وIECEx وFM وCSA وINMETRO وNEPSI وغيرها، بمستويات حماية تشمل Ex ia وEx ib IIC/IIIC.

التعريف

الطراز	TR50
السلسلة	TR
النوع الفرعي	Surface resistance thermometer

نطاق القياس

نطاق درجة الحرارة

−50…+250 °C · −196…+600 °C · −50…+500 °C · −100…+450 °C · −30…+300 °C · +0…+150 °C · −196…+450 °C

ظروف العملية

وصلة العملية	Tightening strapWeld-on sheetMetal contact blockWasherMetal contact block for screwing or welding
درجة حرارة العملية	−196…+600 °C

الخصائص الكهربائية

وصلة كهربائية

2-wire, 3-wire, 4-wire

المواد

مادة المجس

Stainless steel

بيئة التشغيل

حرارة المحيط	−60…+80 °C
تصنيف IP	IP65

الشهادات والموافقات

الشهادات

RoHSGOSTMTSCHSBelGIMUkrSEPROUzstandardEACKazInMetrCEATEXIECExFMCSAINMETRONEPSIKCs - KOSHAPESODNOP - MakNIIKazlnMetr

حماية الانفجار

[Ex ia IIIC T125 ... T65 °C Da][II 1D Ex ia IIIC T125 ... T65 °C Da][II 1/2D Ex ia IIIC T125 ... T65 °C Da/Db][II 2D Ex ia IIIC T125 ... T65 °C Db][Ex ia IIC T1 ... T6 Ga][Ex ia IIIC T125 ... T65 °C Da/Db][Ex ia IIIC T125 ... T65 °C Db][NI / I / 2 / BCD / T6, Type 4/4x][DIP A20 Ta 65 °C/Ta 95 °C/Ta 125 °C][DIP A21 Ta 65 °C/Ta 95 °C/Ta 125 °C][DIP A22 Ta 80 ... 440 °C][Ex ib IIC T3 ... T6 Ga/Gb][Ex ib IIC T3 ... T6 Gb][Exia IIC T3 ~T6][II 1G Ex ia IIC T1 ... T6 Ga][II 1/2G Ex ia IIC T1 ... T6 Ga/Gb][II 2G Ex ia IIC T1 ... T6 Gb][II 3G Ex nA IIC T1 ... T6 Gc X][II 3D Ex tc IIIC T440 ... T80 °C Dc X][Ex ia IIC T1 ... T6 Ga/Gb][Ex ia IIC T1 ... T6 Gb][0 Ex ia IIC T3/T4/T5/T6][1 Ex ib IIC T3/T4/T5/T6][Ex nA IIC T6 ... T1][Ex ia IIC T3 ... T6 Ga][Ex ib IIIC T125 ... T65 °C Da/Db][Ex ib IIIC T125 ... T65 °C Db][Ex ia/ib IIC T3 ~ T6][Ex ib IIC T3 ~ T6][Ex ia IIC T4 ... T6][Ex ib IIC T4 ... T6][II 1G Ex ia IIC T3, T4, T5, T6 Ga][II 2G Ex ia IIC T3, T4, T5, T6 Gb][II 1D Ex ia IIIC T65, T95, T125 °C Da][II 2D Ex ib IIIC T125 ... T65 °C Db]ATEXIECExFMEACINMETRONEPSIKCs - KOSHAPESODNOP - MakNII[II 1G Ex ia IIIC T1 ... T6 Ga][II 1/2G Ex ia IIIC T1 ... T6 Ga/Gb][II 2G Ex ia IIIC T1 ... T6 Gb][Ex ia IIIC T1 ... T6 Ga][Ex ia IIIC T1 ... T6 Ga/Gb][Ex ia IIIC T1 ... T6 Gb][0 Ex ia IIIC T3/T4/T5/T6][1 Ex ib IIIC T3/T4/T5/T6][Ex nA IIIC T6 ... T1][Exia IIC T125 ...T65℃Da][Exib IIC T125 ...T65℃Da/Db][Exib IIC T125 ...T65℃Db][II1D Exia IIC T65,T95,T125℃Da][II2D Exib IIC T125...T65℃Db]

تفاصيل إضافية

نوع المستشعر	Pt100
فئة المستشعر	AA
قطر المجس	3 mm
جراب الحرارة	لا
لغات ورقة البيانات	EN, DE

جداول من ورقة البيانات

Logo	Description	Country
	EU declaration of conformity ■ RoHS directive ■ ATEX directive (option) Hazardous	European Union
	IECEx (option) (in conjunction with ATEX) Hazardous areas Ex i Zone 0 gas [Ex ia IIC T1 ...T6 Ga]	International
	Zone 21 dust [Ex ia IIIC T125 ...T65 °C Db] FM Hazardous areas	USA
	- Ex NI Class I, Div 2 [NI / I / 2 / BCD / T6, Type 4/4x]
	Hazardous areas - Ex NI Class I, Div 2 [NI / I / 2 / BCD / T6, Type 4/4x]	Eurasian
	EAC (option) Hazardous areas	Economic Community

Logo	Description	Country
	INMETRO (option) Hazardous areas - Ex i Zone 0 gas [Ex ia IIC T3 ...T6 Ga] Zone 1 mounting to zone 0 gas [Ex ib IIC T3 ...T6 Ga/Gb] Zone 1 gas [Ex ib IIC T3 ...T6 Gb]	Brazil
	Zone 21 dust [Ex ib IIIC T125 ...T65 °C Db] NEPSI (option) Hazardous areas - Ex i Zone 0 gas [Ex ia IIC T3 ~ T6] Zone 1 mounting to zone 0 gas [Ex ia/ib IIC T3 ~ T6] Zone 1 gas [Ex ib IIC T3 ~ T6]	China
	KCs - KOSHA (option) Hazardous areas Ex i Zone 0 gas [Ex ia IIC T4 ...T6] Zone 1 gas [Ex ib IIC T4 ...T6]	South Korea
-	PESO (option) Hazardous areas Ex i Zone 0 gas [Ex ia IIC T1 ...T6 Ga] Zone 1 mounting to zone 0 gas [Ex ib IIC T3 ...T6 Ga/Gb] Zone 1 gas [Ex ib IIC T3 ...T6 Gb]	Indien
	DNOP - MakNII (option) Hazardous areas - Ex i Zone 0 gas [II 1G Ex ia IIC T3, T4, T5, T6 Ga] Zone 1 gas [II 2G Ex ia IIC T3, T4, T5, T6 Gb] Zone 20 dust [II 1D Ex ia IIIC T65, T95, T125 °C Da] Zone 21 dust [II 2D Ex ib IIIC T125 ...T65 °C Db]	Ukraine
	GOST (option) Metrology, measurement technology	Russia
	KazInMetr (option) Metrology, measurement technology	Kazakhstan
-	MTSCHS (option) Permission for commissioning	Kazakhstan
	BelGIM (option) Metrology, measurement technology	Belarus
	UkrSEPRO (option) Metrology, measurement technology	Ukraine
	Uzstandard (option) Metrology, measurement technology	Uzbekistan

Connection method

Single elements	1 x 2-wire 1 x 3-wire 1 x 4-wire
Dual elements	2 x 2-wire 2 x 3-wire 2 x 4-wire 2)

Tolerance value of the measuring insert per IEC 60751

Class	Sensor construction
	Wire-wound	Thin-film
Class B	-196 ...+600 °C	-50 ...+500 °C
	-196 ...+450 °C	-50 ...+250 °C
Class A 3)	-100 ...+450 °C	-30 ...+300 °C
Class AA 3)	-50 ...+250 °C	0 ... 150 °C

عرض الكل (17)

Criterion	Dimensions T 1) inmm	Ø transition inmm
Probe Ø = transition sleeve Ø	40	identical to probe
Ø 2 ...4.5mm with crimped transition sleeve	45	6
Ø6mm with crimped transition sleeve	45	7
Ø6mm with crimped transition sleeve 2)	45	8
Ø8mm with crimped transition sleeve	45	10

Criterion	Dimension T inmm	Ø transition sleeve inmm
Probe Ø = transition sleeve Ø	60	Identical to probe
Ø 2 ...4.5mm with crimped transition sleeve	60	8
Ø6mm with crimped transition sleeve	60	8
Ø8mm with crimped transition sleeve	60	10

Process connection	Dimensions inmm
Width x length x height	Outer diameter x inner diameter x thickness
(B x L x H)	(AD x ID x d)
Metal contact block with bore d = 6.5mm	30 x 40 x 8	-
Washer	-	38.1 x 19.1 x 9.5
Weld-on sheet	25 x 25 x 3.0	-
Tightening strap	-	11 ... 15
	-	13 ... 25
	-	23 ... 62
	-	60 ... 93
	-	91 ... 125
	-	123 ... 158

Certification type	Measuring accuracy	Material certificate
2.2 Test report	x	x

Overview of versions

Model	Description D
PIH-L	Connection head with flat screw-on lid
PIH-H	Connection head with high screw-on lid
PIH-W	Connection head with high screw-on lid and window
PIR-L	Connection head with flat screw-on lid, pipe or wall mounting
PIR-H	Connection head with high screw-on lid, pipe or wall mounting
PIR-W	Connection head with high screw-on lid and window, pipe or wall mounting E

Basic information

Materials
Lower part of the case PIX-X Explosion CONNECTION HEAD	Aluminium die-casting EN AC-43500 AlSi10MnMg / AA 365.0; copper content ≤ 0,05% (low copper) drawing number 14654707.01
Screw-on lid scale 1:1	Aluminium die-casting EN AC-43500 AlSi10MnMg / AA 365.0; copper content ≤ 0,05% (low copper) F reference DR 08 sheets 1 / 1
Window Check indicator size	Glass ALEXANDER WIEGAND SE & Co. KG comments
Sealing language	■ EPDM -60 ...+90 °C [-76 ... 194 °F] ■ MVQ-60 ...+110°C [-76 ... 230 °F], on request ■ FKM -20 ...+110°C [-4 ... 230 °F], on request www.wika.com D-63911 Klingenberg DEKLI1_EN_A4M_T00 26.04.2023 [inch]
Case surface
Colour	Lower body	WIKA product grey RAL 7035
Screw-on lid	WIKA product blue RAL 5022
Coating	■ PE/PU (polyester/polyurethane) powder coating ■ 90 ±40 µm thickness ■ Electrically conductive per IEC 60243-1:2013 ■ The painted test objects / surfaces were subjected to a salt mist and condensation test per C5-M, per ISO 12944-6.The evaluation per ISO 4624, ISO 4628-2/-3/- 4/-5/-6, as well as the scored areas per ISO 12994 A.2 showed no significant abnormalities. ■ Cross-cut:GT 0 (...1) per ISO 2409:2013 - 1c or 2a

Basic information
Features	■ Impact resistance of the window per IEC 60079-0:2017 point 26.4.2 ■ Pressure containment of case per IEC 60079-1:2014 point 15.2.3.2 ■ UV resistance per ISO 4892-3:2016 procedure A, cycle 3
Weight
Case with flat screw-on lid	≤ 0.85 kg [≤ 1,9 lbs]
Case with high screw-on lid	≤ 1.0 kg [≤ 2,2 lbs]
Case head with high screw-on lid and window	≤ 1.1 kg [≤ 2,4 lbs]

Overview of connection threads

Head version for direct mounting on an electrical thermometer	Left Input A	Right Input B	Bottom, to neck tube Input C
PIH-L, PIH-H, PIH-W	M20 x 1.5	Closed	M20 x 1.5, 1/2 NPT, 3/4 NPT
	M20 x 1.5	M20 x 1.5	M20 x 1.5, 1/2 NPT, 3/4 NPT
	1/2 NPT	Closed	M20 x 1.5, 1/2 NPT, 3/4 NPT
	1/2 NPT	1/2 NPT	M20 x 1.5, 1/2 NPT, 3/4 NPT
	3/4 NPT	Closed	1/2 NPT, 3/4 NPT

Overview of connection threads

Head version for pipe/wall mounting	Left Input A	Right Input B	Blind bore, no through-hole threads Input C
PIR-L, PIR-H, PIR-W	M20 x 1.5	M20 x 1.5	M10
	1/2 NPT	1/2 NPT	M10

Operating conditions

Service temperature range
Continuous operation	EPDM -60 °C ...+90 °C [-76 ...+194 °F]
	EPDM, Ex -60 °C ...+85 °C [-76 ...+185 °F]
Short time	EPDM -70 °C ...+135 °C [-94 ...+275
Storage temperature range	-60 °C ...+110 °C [-76 ...+230 °F]
Ingress protection of the connection head	IP66/IP68

Description			Region
EU-type examination certificate	European Union
ATEX directive Hazardous areas PI- housing SAFEX - Ex d, Ex t	Zone 1 gas	II 2G Ex db IIC Gb
	Zone 21 dust	II 2D Ex tb IIIC Db
PI- housing SAEEX - Ex e, Ex t	Zone 1 gas	II 2G Ex eb IIC Gb
	Zone 21 dust	II 2D Ex tb IIIC Db
IECEx			International
- Ex d, Ex t	Zone 1 gas	Ex db IIC Gb
PI- housing SAEEX - Ex e, Ex t	Zone 1 gas	Ex eb IIC Gb
	Zone 21 dust	Ex tb IIIC Db

Input	Thread	Tightening torques in Nm 1)
A	M20 x 1.5	20
1/2 NPT	20
3/4 NPT	25
B	M20 x 1.5	20
1/2 NPT	20
C	1/2 NPT	30
3/4 NPT	40
M20 x 1.5 with lock nut	25

Figure	Description	Order number
	Pipe/ Wall-mounting kit	Stainless steel pipe-/wall-mounting kit for pipe diameters of 38 ...63mm [1.5 ... 2.5 in], consisting of two V-shaped pipe mounting brackets and mounting plate	14658397
	TND - Temperature Numerical Display	Indication module TND, 5-digit LC display AT38 transmitter is required for operating theTND clip-on display.	33025404
