TCC 1
TCC
تحت الطلب
WIKA · قياس درجة الحرارة · العائلة TCC

حساس خطي لاكتشاف النقاط الساخنة

مستشعر خطي لاكتشاف النقاط الساخنة مع وصلة افتراضية، قياس درجة حرارة مستمر حتى 400 °C، موصلات ترمومتر نوع K، قابل للاستعادة الذاتية.
النطاق
-223…400 °C
الخرج
4-20mA · HART
الحماية
IP65
RoHSEU declaration of conformityCEEx version possible
السعر
حسب الطلب
يعتمد على التكوين
+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

على عكس مقياس الحرارة بالازدواج الحراري التقليدي الذي يحتوي على وصلة ساخنة مصنوعة من اتحاد فيزيائي بين موصلين، يقوم الطراز TCC بإنشاء وصلة افتراضية عند نقطة درجة الحرارة القصوى. وبفضل هذه الوصلة الافتراضية، يمكن للمستشعر رصد أعلى درجة حرارة على طول مساره بالكامل. ويمكنه حتى رصد درجة الحرارة القصوى، في الوقت الفعلي، حتى إذا تغيّرت موضع البقعة الساخنة.

من خلال تركيب عدة حساسات لتغطية مساحة سطح كبيرة، يمكن تحقيق مراقبة مناطق مختلفة بما يتيح تحديد موقع البقعة الساخنة.

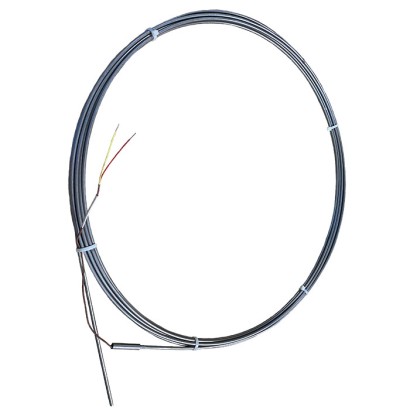

حساس خطي لكشف البقعة الساخنة، الطراز TCC

المزايا

  • قياس درجة حرارة مستمر على كامل طول غلاف الحساس
  • قياس درجة الحرارة حتى 400 °C [750 °F]
  • موصلات مزدوجة حرارية من النوع K
  • استعادة ذاتية

الأسئلة والأجوبة

ما هو نطاق قياس درجة الحرارة للطراز TCC؟

يقيس المستشعر درجات الحرارة في نطاق ‎-223 … +400 °C، مع حد أقصى للقياس يبلغ 400 °C [750 °F] على طول الغلاف بالكامل.

كيف يختلف الطراز TCC عن الثرموكبل التقليدي؟

بدلاً من وصلة ساخنة فيزيائية بين موصلين، ينشئ TCC وصلة افتراضية عند نقطة درجة الحرارة القصوى، مما يتيح رصد أعلى درجة حرارة على طول المسار بالكامل وفي الوقت الفعلي حتى لو تغيّر موضع البقعة الساخنة.

ما هي إشارات الخرج المتاحة؟

يتوفر خرج 4-20mA مع دعم بروتوكول HART.

ما هي خيارات التوصيل العملي؟

التوصيلات المتاحة هي: M12 x 1.5، ½NPT، M16 x 1.5، M20 x 1.5، و¾NPT.

هل يمكن استخدام المستشعر في المناطق الخطرة؟

نعم، يتوفر إصدار Ex للحماية من الانفجار، كما يحمل شهادات RoHS وإعلان مطابقة الاتحاد الأوروبي وCE.

ما هو مستوى الحماية من دخول الأجسام والماء؟

درجة الحماية IP65.

ما هي مادة المجس وأبعاده؟

المجس مصنوع من Stainless steel 316 بقطر 3.5 mm.

في أي تطبيقات يُستخدم هذا المستشعر؟

يُستخدم لاكتشاف تلف المادة الحرارية في المفاعلات المبطنة، وسيور نقل الفحم، والخزانات ذات السقف العائم، ومراقبة خطوط الأنابيب، وكشف الحريق.

التعريف
الطرازTCC
النوع الفرعيLinear sensor for hot spot detection
نطاق القياس
نطاق درجة الحرارة+0…+400 °C · −223…+400 °C
ظروف العملية
وصلة العملية
M12 x 1.5½NPTM16 x 1.5M20 x 1.5¾NPT
درجة حرارة العملية−223…+400 °C
الخصائص الكهربائية
إشارة الخرج4-20mA · HART
وصلة كهربائيةRack-mounting terminals, Ceramic terminal block, Thermoplastic terminal block
المواد
مادة المجسStainless steel 316
بيئة التشغيل
حرارة المحيط−20…+250 °C
تصنيف IPIP65
الشهادات والموافقات
الشهادات
RoHSEU declaration of conformityCE
حماية الانفجارEx version possible
تفاصيل إضافية
نوع المستشعرType K
قطر المجس3.5 mm
جراب الحرارةلا
لغات ورقة البياناتEN
جداول من ورقة البيانات
Measuring element1 1
Type of measuring elementThermocouple characteristics per IEC 60584-1 or ASTM E230 Type K thermocouple conductors 3 2
Connection method
Single element1 x 2-wireAnschlussbelegung Reihenklemmen Thermoelement
Single elementRack-mounting terminals+ - + - + 1 4 2 2 2 1 2 1 3 4 2 1
Single elementCeramic terminal block
Single elementThermoplastic terminal block+ - + -
Versions of the hot junctionPosition of the hot junctionThermocouple conductors Virtual hot junction Sheath Hot spot
Marking of the polaritySingle thermocouple marking per IEC 60584-1 or ASTM E230
Sheathed cable
DesignMIMS cable (sheathed cable) Thermocouple wires embedded in highly compressed ceramic powder
Diameter3.5 mm±0.5 mm[0.138 in ±0.020 in]
MaterialStainless steel 316■ Up to 850 °C [1,562 °F] ■ Self-reinstatement of normal operating conditions after any hot spot
→ Other materials on request
ModelMaterialCapSurfaceCable thread sizeIngress protection (max.) 1) IEC/EN 60529Dimensions in mm[in]
Field case (Inputs on one side)Plastic (ABS)Flat cover with 4 plug screwsGrey■ M12 x 1,5 ■ ½NPT ■ M16 x 1,5IP6582 x 80 x 55 [3.2 x 3.1 x 2.2] (LxWxH)
Field case (Inputs on one side)AluminiumFlat cover with 4 plug screwsNatural finish■ M12 x 1.5 ■ ½NPT ■ M16 x 1.5IP6580 x 75 x 57 [3.1 x 2.9 x 2.3] (LxWxH)
Field case (Inputs opposite each other)Plastic (ABS)Flat cover with 4 plug screwsGrey■ M12 x 1.5 ■ ½NPT ■ M16 x 1.5IP6582 x 80 x 55 [3.2 x 3.1 x 2.2] (LxWxH)
Field case (Inputs opposite each other)AluminiumFlat cover with 4 plug screwsNatural finish■ M12 x 1.5 ■ ½NPT ■ M16 x 1.5IP6580 x 75 x 57 [3.1 x 2.9 x 2.3] (LxWxH)
1/40001/4000AluminiumScrew-on lidBlue, painted 1)■ M20 x 1.5 ■ ½NPT ■ ¾NPTIP66 2)-
1/4000 5/6000Stainless steel 7/8000Screw-on lid 7/8000 DIH50Natural finish andere■ M20 x 1.5 ■ ½NPT ■ ¾NPT KN4-P AnschlussgehäuseIP66 2) BVC-
7/8000AluminiumScrew-on lidBlue, painted 1)■ M20 x 1.5 ■ ½NPT ■ ¾NPTIP66 2)-
7/8000Stainless steelScrew-on lidNatural finish■ M20 x 1.5 ■ ½NPT ■ ¾NPTIP66 2)-
7/8000 DIH505/6000 andere AnschlussgehäuseAluminium KN4-PScrew-on lid, with digital temperature display, model DIH50-B BVCBlue, painted 1)■ 2 x M20 x 1.5 ■ 2x½NPT ■ 2x¾NPTIP66 2)-
5/6000Stainless steelScrew-on lid, with digital temperature display, model DIH50-BNatural finish■ 2 x M20 x 1.5 ■ 2x½NPT ■ 2x¾NPTIP66 2)-
PIH-LAluminiumScrew-on lid, flatBlue lid, painted Grey lower body, painted■ ½NPT/ closed ■ M20 x 1.5 / closed ■ 2x½NPT ■ 2 x M20 x 1.5IP66 2)-
PIH-HAluminiumScrew-on lid, highBlue lid, painted■ ½NPT ■ M20 x 1.5 ■ 2x½NPTIP66 2)-
Grey lower body, painted■ 2 x M20 x 1.5
Operating conditions
Ambient temperature250 °C [480 °F]
Operating temperatureMax. 400 °C [752 °F] 1)
عرض الكل (8)
Transmitter modelsT16.HT38.H
Data sheetTE 16.01TE 38.01
Figure
Output
4 ...20mAxx
HART ® protocol-x
Minimum requiredTCC measuring string length15 m[49.2 ft]15 m[49.2 ft]
InputType KType K
Explosion protectionEx version possible
LogoDescriptionRegion
EU declaration of conformityEuropean Union
RoHS directive
Certificates
Certificates■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing) ■ 3.1 inspection certificate per EN 10204 on demand (e.g. material proof for wetted metal parts)
ModelDescriptionOrder number
Welding stud, M6 x 20, Material: Stainless steel A2-5014767350
Mounting channel, slotted, 1,500 mmlong, Material: Stainless steel 30414767267
