مزدوج حراري متعدد النقاط
الوصف
تُستخدم المزدوجات الحرارية متعددة النقاط غالبًا لقياس ملفات درجات الحرارة في المفاعلات أو مستودعات الوقود أو للكشف عن ما يُسمّى بـ "النقاط الساخنة".

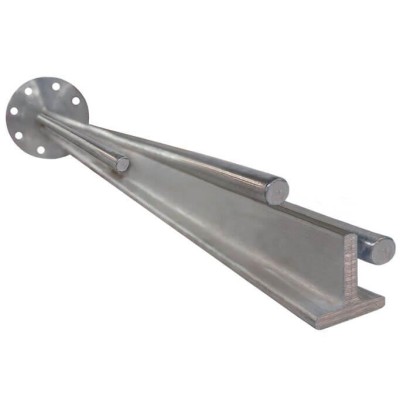

تصميم المزدوج الحراري متعدد النقاط من نوع T-Bar شائع لبعض تصاميم الأوعية. في هذا التصميم، يتم ترتيب عدة مزدوجات حرارية قابلة للاستبدال بشكل خطي ضمن تصميم T-Bar/أنبوب.
يمكن استبدال المزدوجات الحرارية داخل أنبوب الحماية/حاجز احتواء الضغط الأساسي المفلنجي. يمكن تزويد هذا التصميم بخيار احتواء ثانوي وبامتدادات رقبة مختلفة لتلبية متطلبات العميل. تُركّب أطراف التوصيل أو مرسلات درجة الحرارة في صندوق التوصيل الذي يكون إما جزءًا من المزدوج الحراري متعدد النقاط أو يمكن تركيبه بشكل منفصل، مثلًا على جدار أو على خط أنابيب.
المزايا
- نسخ حسب مواصفات العميل
- خيار الاحتواء الثانوي
- عناصر قياس قابلة للاستبدال
- حامل مثبَّت
الأسئلة والأجوبة
ما وظيفة TC94؟
إنه مزدوج حراري متعدد النقاط بتصميم T-Bar لقياس تدرّج درجات الحرارة أو اكتشاف النقاط الساخنة في المفاعلات أو مستودعات الوقود.
هل يمكن استبدال عناصر القياس دون إيقاف العملية؟
نعم، يمكن استبدال المزدوجات الحرارية داخل أنبوب الحماية/حاجز احتواء الضغط الأساسي المفلنجي.
ما هو خيار الاحتواء الثانوي؟
يمكن تزويد التصميم باحتواء ثانوي اختياري كطبقة حماية إضافية، بالإضافة إلى امتدادات رقبة مختلفة لتلبية متطلبات العميل.
ما هي وصلات العملية المتاحة؟
شفلات وفق ANSI/ASME B16.5 (من 2" إلى 4"، class 150 إلى 2500)، أو EN 1092-1 (من DN 50 إلى DN 200، PN 16 إلى PN 100)، أو DIN 2527، أو شفلات مخصصة وفق مواصفة العميل.
ما هي مواد غلاف الحماية؟
Stainless steel 316 و316L و347 و321، وسبائك خاصة، وفولاذ كربوني.
ما قطر المجس؟
قطر المجس 6.35 mm.
كيف يتم التوصيل الكهربائي؟
عبر وصلات ضغط كابلات وفق مواصفات العميل؛ وتُركَّب أطراف التوصيل أو مرسلات درجة الحرارة في صندوق توصيل يكون جزءًا من الجهاز أو يُركَّب بشكل منفصل (مثلًا على جدار أو خط أنابيب).
هل يمكن تكييف الجهاز لمتطلبات خاصة؟
نعم، تتوفر نسخ وفق مواصفات العميل وتصاميم خاصة بالمرخِّص (Licensor).
| الطراز | TC94 |
| السلسلة | TC |
| النوع الفرعي | Multipoint thermocouple |
| وصلة العملية | Flanges of all major national and international standardsANSI/ASME B16.5EN 1092-1DIN 2527Flanges according to ANSI/ASME B16.5Flanges according to EN 1092-1Flanges according to DIN 2527Custom flangesFlanges according to ASME B16.5 (2" to 4", class 150 to 2500)Flanges according to EN 1092-1 (DN 50 to DN 200, PN 16 to PN 100)Flanges to customer specification |
| وصلة كهربائية | Cable compression fittings according to customer specification |
| مادة المجس | Stainless steel 316, Stainless steel 316L, Stainless steel 347, Stainless steel 321, Special alloys, Carbon steel |
| مادة جراب الحرارة | Stainless steel 316, Stainless steel 316L, Stainless steel 347, Stainless steel 321, Special alloys, Carbon steel, Carbon steels |
| نوع المستشعر | thermocouple |
| قطر المجس | 6.35 mm |
| جراب الحرارة | نعم |
| شكل جراب الحرارة | T-Bar |
| لغات ورقة البيانات | EN |
| Standards | Flange design |
|---|---|
| ASME B16.5 | Nominal width: 2 ... 4" Pressure rating: class 150 ... 2,500 |
| EN 1092-1/DIN 2527 | Nominal width:DN 50 ...DN 200 Pressure rating:PN 16 ...PN 100 |
