WIKA · قياس درجة الحرارة · العائلة TC
ترمومتر/ثرموكبل بتوصيل بايونيه
ترموكبل بايونيه للتطبيقات ذات درجات الحرارة المرتفعة حتى 1,200 °C، مناسب لمعالجة البلاستيك، والتشكيل بالحقن، والمحركات، والمحامل، والأنابيب، والخزانات.
النطاق
-40…1260 °C
الحماية
IP65
RoHSGOSTMTSCHSBelGIMUkrSEPROUzstandardKazInMetrEACINMETRONEPSIPESOKCs - KOSHADNOP - MakNIICEKCsDNOPKazinMetr[Ex ia IIC T1 ... T6 Ga][Ex ia IIIC T125 ... T65 °C Da][Ex ib IIC T3 ... T6 Ga/Gb][Ex ib IIC T3 ... T6 Gb][Ex ia IIC T3 ~ T6][Ex ia/ib IIC T3 ~ T6]Ex ib IIC T3 ... T6 Ga/GbEx ib IIC T3 ... T6 Gb[II 1G Ex ia IIC T1 ... T6 Ga][II 2G Ex ia IIC T1 ... T6 Gb][II 3G Ex nA IIC T1 ... T6 Gc X][Ex ia IIC T1 ... T6 Ga/Gb][Ex ia IIC T1 ... T6 Gb][Ex ia IIIC T125 ... T65 °C Db][0 Ex ia IIC T3/T4/T5/T6][1 Ex ib IIC T3/T4/T5/T6][Ex nA IIC T6 ... T1][DIP A22 Ta 80 ... 440 °C][Ex ia IIC T3 ... T6 Ga][Ex ib IIIC T125 ... T65 °C Db][Ex ib IIC T3 ~ T6][Ex ia IIC T4 ... T6][Ex ib IIC T4 ... T6][II 1G Ex ia IIC T1 ...T6 Ga][II 2G Ex ia IIC T1 ...T6 Gb][II 3G Ex nA IIC T1 ...T6 Gc X][Ex ia IIC T3 ...T6 Ga][Ex ib IIC T3 ...T6 Ga/Gb][Ex ib IIC T3 ...T6 Gb][Ex ia IIC T4 ...T6][Ex ib IIC T4 ...T6]II 1G Ex ia IIC T1...T6 GaII 1/2G Ex ia IIC T1...T6 Ga/GbII 2G Ex ia IIC T1...T6 GbII 1D Ex ia IIC T125...T65℃ DaII 2D Ex ia IIC T125...T65℃ DbII 3G Ex nA IIC T1...T6 Gc XII 3D Ex tc IIC T440...T80℃ Dc X0 Ex ia IIC T3/T4/T5/T61 Ex ib IIC T3/T4/T5/T6Ex nA IIC T6 ... T1DIP A22 Ta 80 ... 440 °CEx ia IIC T3 ... T6 GaEx ia IIC T125 ... T65 °C DaEx ib IIC T125 ... T65 °C Da/DbEx ia IIC T3 ~ T6Ex ia/lib IIC T3 ~ T6Ex ib IIC T3 ~ T6Ex ia IIC T4 ... T6Ex ib IIC T4 ... T6Ex ia IIC T1 ... T6 Ga
السعر
حسب الطلب
يعتمد على التكوين
الوصف

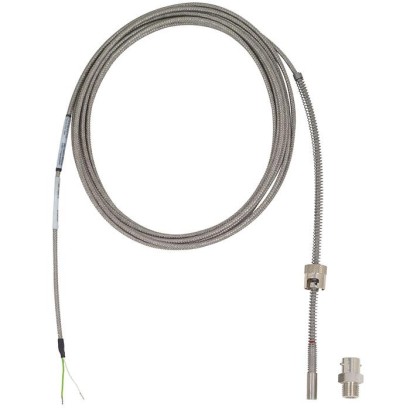

الثرموكبل TC53 من WIKA هو مستشعر حرارة كابل بتوصيل مسبار من نوع بايونيت، مصمم لقياس درجات الحرارة المرتفعة حتى 1,200 °C. يعمل على أساس الترمو-كهربية (ثرموكوبل) بأنواع K/J/E/N/T ويمكن تركيبه في ثقوب محفورة مباشرة دون الحاجة إلى غلاف حماية حراري (Thermowell). يُختار هذا الطراز حيث تكون سهولة التركيب والنزع السريع مهمة، مثل آلات معالجة البلاستيك والتشكيل بالحقن والمحركات والمحامل والأنابيب والخزانات.
المزايا
- مدى المستشعر حتى 1,200 °C كحد أقصى [2,193 °F]
- مزدوجة حرارية أحادية ومزدوجة
- انتقال حراري جيد من خلال تحميل الزنبرك قابل للضبط
- تركيب وإزالة سهلان دون الحاجة إلى أدوات
- نسخ مقاومة للانفجار
الأسئلة والأجوبة
ما مدى درجة الحرارة الذي يقيسه الثرموكبل TC53؟
يبلغ المدى الأقصى 1,200 °C [2,193 °F] حسب نوع المستشعر (Type K/J/E/N/T)، وتتراوح نطاقات القياس بين -40 °C و0 °C عند الطرف الأدنى.
ما أنواع الترموكوبلات وفئات الدقة المتوفرة؟
المستشعر متاح بأنواع Type K/J/E/N/T وبفئتي Class 1 وClass 2.
ما هي وصلات العملية المتاحة؟
التوصيلات المتاحة: M10 x 1، M14 x 1.5، G ¼ B، G ⅜ B، G 1/4 B، G 3/8 B — أي توصيل بايونيتي بمقاسات مترية وG.
هل يمكن تركيب المستشعر دون Thermowell؟
نعم، صُمم الثرموكبل ليُركّب في ثقوب محفورة مباشرة دون استخدام غلاف حراري (Thermowell)، مما يضمن انتقالاً حرارياً جيداً عبر التثبيت الزنبركي القابل للضبط.
ما هي درجة الحرارة المحيطة المسموح بها؟
درجة الحرارة المحيطة المسموح بها تتراوح من -60 °C إلى 150 °C.
ما هي درجة الحماية من الغبار والماء؟
درجة حماية الغلاف IP65.
هل توجد إصدارات آمنة ضد الانفجار؟
نعم، تتوفر إصدارات مقاومة للانفجار بعلامات مثل Ex ia IIC T1 ... T6 Ga و Ex ib IIC T3 ... T6 Gb، بالإضافة إلى شهادات RoHS وCE وEAC وINMETRO وPESO وKCs وغيرها.
ما الذي يميز طراز TC53 عن غيره من الترموكوبلات؟
يتميز بتوصيل المسبار البايونيتي الذي يسمح بالتركيب والنزع بسهولة ودون أدوات، وإمكانية التركيب في ثقوب محفورة دون Thermowell، مع توافر نسخ أحادية ومزدوجة المستشعر.
التعريف
| الطراز | TC53 |
| السلسلة | TC |
| النوع الفرعي | Cable thermocouple with bayonet-type probe connection |
نطاق القياس
| نطاق درجة الحرارة | −40…+1200 °C · −40…+1000 °C · −40…+750 °C · −40…+900 °C · −40…+350 °C · +0…+1260 °C · +0…+760 °C · +0…+870 °C · +0…+370 °C · −40…+800 °C |
ظروف العملية
| وصلة العملية | M10 x 1M14 x 1.5G ¼ BG ⅜ BG 1/4 BG 3/8 B |
| درجة حرارة العملية | −40…+1200 °C |
الخصائص الكهربائية
| وصلة كهربائية | Flying leads, connectors (Lemosa, Binder, thermo connectors) |
المواد
| مادة المجس | Stainless steel |
بيئة التشغيل
| حرارة المحيط | −60…+150 °C |
| تصنيف IP | IP65 |
الشهادات والموافقات
| الشهادات | RoHSGOSTMTSCHSBelGIMUkrSEPROUzstandardKazInMetrEACINMETRONEPSIPESOKCs - KOSHADNOP - MakNIICEKCsDNOP |
| حماية الانفجار | [Ex ia IIC T1 ... T6 Ga][Ex ia IIIC T125 ... T65 °C Da][Ex ib IIC T3 ... T6 Ga/Gb][Ex ib IIC T3 ... T6 Gb][Ex ia IIC T3 ~ T6][Ex ia/ib IIC T3 ~ T6][II 1G Ex ia IIC T3, T4, T5, T6 Ga]Ex ib IIC T3 ... T6 Ga/GbEx ib IIC T3 ... T6 Gb[II 1G Ex ia IIC T1 ... T6 Ga][II 1/2G Ex ia IIC T1 ... T6 Ga/Gb][II 2G Ex ia IIC T1 ... T6 Gb][II 1D Ex ia IIIC T125 ... T65 °C Da][II 1/2D Ex ia IIIC T125 ... T65 °C Da/Db][II 2D Ex ia IIIC T125 ... T65 °C Db][II 3G Ex nA IIC T1 ... T6 Gc X][II 3D Ex tc IIIC T440 ... T80 °C Dc X][Ex ia IIC T1 ... T6 Ga/Gb][Ex ia IIC T1 ... T6 Gb][Ex ia IIIC T125 ... T65 °C Da/Db][Ex ia IIIC T125 ... T65 °C Db][0 Ex ia IIC T3/T4/T5/T6][1 Ex ib IIC T3/T4/T5/T6][DIP A20 Ta 65 °C/Ta 95 °C/Ta 125 °C][DIP A21 Ta 65 °C/Ta 95 °C/Ta 125 °C][Ex nA IIC T6 ... T1][DIP A22 Ta 80 ... 440 °C][Ex ia IIC T3 ... T6 Ga][Ex ib IIIC T125 ... T65 °C Da/Db][Ex ib IIIC T125 ... T65 °C Db][Ex ib IIC T3 ~ T6][Ex ia IIC T4 ... T6][Ex ib IIC T4 ... T6][II 2G Ex ia IIC T3, T4, T5, T6 Gb][II 1D Ex ia IIIC T65, T95, T125 °C Da][II 2D Ex ib IIIC T125 ... T65 °C Db]Zone 22 dust [DIP A22Ta 80 ... 440 °C]II 1G Ex ia IIC T1...T6 GaII 1/2G Ex ia IIC T1...T6 Ga/GbII 2G Ex ia IIC T1...T6 GbII 1D Ex ia IIC T125...T65℃ DaII 1/2D Ex ia IIC T125...T65℃ Da/DbII 2D Ex ia IIC T125...T65℃ DbII 3G Ex nA IIC T1...T6 Gc XII 3D Ex tc IIC T440...T80℃ Dc X0 Ex ia IIC T3/T4/T5/T61 Ex ib IIC T3/T4/T5/T6DIP A20 Ta 65 °C/Ta 95 °C/Ta 125 °CDIP A21 Ta 65 °C/Ta 95 °C/Ta 125 °CEx nA IIC T6 ... T1DIP A22 Ta 80 ... 440 °CEx ia IIC T3 ... T6 GaEx ia IIC T125 ... T65 °C DaEx ib IIC T125 ... T65 °C Da/DbEx ia IIC T3 ~ T6Ex ia/lib IIC T3 ~ T6Ex ib IIC T3 ~ T6Ex ia IIC T4 ... T6Ex ib IIC T4 ... T6Ex ia IIC T1 ... T6 GaII 1G Ex ia IIC T3, T4, T5, T6 GaII 2G Ex ia IIC T3, T4, T5, T6 GbII 1D Ex ia IIIC T65, T95, T125 °C DaII 2D Ex ib IIIC T125 ... T65 °C Db |
تفاصيل إضافية
| نوع المستشعر | Type K/J/E/N/T |
| فئة المستشعر | Class 1, Class 2 |
| طول المجس | 10 mm |
| قطر المجس | 6 mm |
| جراب الحرارة | لا |
| لغات ورقة البيانات | EN, DE |
جداول من ورقة البيانات
| Logo | Description | Country | |
|---|---|---|---|
| EU declaration of conformity ■ RoHS directive | European Union | ||
| - Ex i Zone 0 gas Zone 1 mounting to zone Zone 1 gas Zone 20 dust Zone 21 mounting to zone Zone 21 dust - Ex n Zone 2 gas Zone 22 dust (option) conjunction with ATEX) | [II 1G Ex ia IIC T1 ...T6 Ga] [II 1/2G Ex ia IIC T1 ...T6 Ga/Gb] [II 2G Ex ia IIC T1 ...T6 Gb] [II 1D Ex ia IIIC T125 ...T65 °C Da] [II 1/2D Ex ia IIIC T125 ...T65 °C Da/Db] [II 2D Ex ia IIIC T125 ...T65 °C Db] [II 3G Ex nA IIC T1 ...T6 Gc X] [II 3D Ex tc IIIC T440 ...T80 °C Dc X] | International | |
| IECEx (in Hazardous areas - Ex i Zone 0 gas Zone 1 mounting to zone Zone 1 gas | [Ex ia IIC T1 ...T6 Ga] [Ex ia IIC T1 ...T6 Ga/Gb] [Ex ia IIC T1 ...T6 Gb] |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Hazardous areas | Eurasian Economic Community | |
| Zone 22 dust [DIP A22Ta 80 ... 440 °C] INMETRO (option) Hazardous areas - Ex i Zone 0 gas [Ex ia IIC T3 ...T6 Ga] Zone 1 mounting to zone 0 gas [Ex ib IIC T3 ...T6 Ga/Gb] Zone 1 gas [Ex ib IIC T3 ...T6 Gb] Zone 20 dust [Ex ia IIIC T125 ...T65 °C Da] | Brazil | |
| NEPSI (option) Hazardous areas - Ex i Zone 0 gas [Ex ia IIC T3 ~ T6] Zone 1 mounting to zone 0 gas [Ex ia/ib IIC T3 ~ T6] | China | |
| KCs - KOSHA (option) Hazardous areas Ex i Zone 0 gas [Ex ia IIC T4 ...T6] Zone 1 gas [Ex ib IIC T4 ...T6] | South Korea | |
| - | PESO (option) Hazardous areas - Ex i Zone 0 gas [Ex ia IIC T1 ...T6 Ga] Zone 1 mounting to zone 0 gas [Ex ib IIC T3 ...T6 Ga/Gb] | India |
| Zone 1 gas [Ex ib IIC T3 ...T6 Gb] DNOP - MakNII (option) Hazardous areas - Ex i Zone 0 gas [II 1G Ex ia IIC T3, T4, T5, T6 Ga] | Ukraine | |
| GOST (option) Metrology, measurement technology | Russia | |
| KazInMetr (option) Metrology, measurement technology | Kazakhstan | |
| - | MTSCHS (option) Permission for commissioning | Kazakhstan |
| BelGIM (option) Metrology, measurement technology | Belarus | |
| UkrSEPRO (option) Metrology, measurement technology | Ukraine | |
| Uzstandard (option) Metrology, measurement technology | Uzbekistan |
| Type | Operating temperatures of the thermocouple | ||
|---|---|---|---|
| IEC 60584-1 | ASTM E230 | ||
| Class 2 | Class 1 | Standard Special | |
| K | -40 ... +1,200 °C | -40 ... +1,000 °C | 0 ... 1,260 °C |
| J | -40 ...+750 °C | -40 ...+750 °C | 0 ... 760 °C |
| E | -40 ...+900 °C | -40 ...+800 °C | 0 ... 870 °C |
| N | -40 ... +1,200 °C | -40 ... +1,000 °C | 0 ... 1,260 °C |
| T | -40 ...+350 °C | 0 ... 370 °C |
| Criterion | Dimensions T inmm | Ø transition inmm |
|---|---|---|
| Probe Ø = transition sleeve Ø | n/a | Identical to probe |
| Ø6mm with crimped transition sleeve | 45 | 7 |
| Ø6mm with crimped transition sleeve 2) | 45 | 8 |
| Ø8mm with crimped transition sleeve | 45 | 10 |
عرض الكل (7)
| Probe Ø | Process connection | NS | Nipple bore | Spring Ø | Flats | Thread length | Order no. |
|---|---|---|---|---|---|---|---|
| Ø d | Ø NB | Ø FD | SW | i | |||
| 6 | M10 x 1 | 12 | 6,4 | 6 | 14 | 10 | 3120914 |
| M14 x 1,5 | 14 | 8,4 | 6 | 17 | 10 | 3366788 | |
| G¼B | 14 | 8,4 | 6 | 17 | 10 | 3118927 | |
| G⅜B | 14 | 8,4 | 6 | 17 | 11 | 3118901 | |
| 8 | M14 x 1,5 | 14 | 8,4 | 7 | 17 | 10 | 3366788 |
| G¼B | 14 | 8,4 | 7 | 17 | 10 | 3118927 | |
| G⅜B | 14 | 8,4 | 7 | 17 | 11 | 3118901 |
| Sensor type | Standard | Positive | Negative |
|---|---|---|---|
| K | IEC 60584 | Green | White |
| J | IEC 60584 | Black | White |
| E | IEC 60584 | Violet | White |
| T | IEC 60584 | Brown | White |
| N | IEC 60584 | Pink | White |
| Certification type | Measuring accuracy | Material certificate |
|---|---|---|
| 2.2 Test report | x | x |
