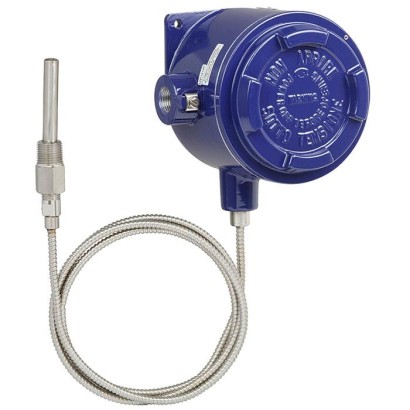

مفتاح درجة حرارة يعمل بالغاز
الوصف
تم تطوير مفاتيح الحرارة عالية الجودة هذه خصيصًا لتطبيقات تتطلب السلامة بدرجة عالية. إن جودة المنتجات العالية والتصنيع وفقًا لمعيار ISO 9001 يضمنان المراقبة الموثوقة لمنشأتك. أثناء الإنتاج، يتم تتبّع المفاتيح بواسطة برنامج ضمان الجودة في كل خطوة، ثم يتم اختبارها بنسبة 100 %.
ولضمان تشغيل مرن قدر الإمكان، تُركّب مفاتيح الحرارة مع ميكرو سويتشات (Micro switches)، والتي تتيح توصيل/تبديل حمل كهربائي حتى AC 250 V، 20 A مباشرة.
بالنسبة لقدرات القدرة الأقل على التبديل، مثل تطبيقات PLC، يمكن اختيار ميكرو سويتشات مملوءة بغاز الأرجون مع نقاط تلامس مطلية بالذهب كخيار.
المزايا
- لا حاجة لمصدر تغذية لتبديل الأحمال الكهربائية
- نطاقات ضبط من -30 ... +70 °C حتى 0 ... 600 °C
- هيكل مفتاح متين من سبيكة الألومنيوم، IP 66، NEMA 4X
- نقطة أو نقطتا ضبط مستقلتان، SPDT أو DPDT، قدرة تبديل عالية تصل إلى AC 250 V، 20 A
- تركيب بعيد بأنبوب شعري ≤ 10 m
الأسئلة والأجوبة
ما هي نطاقات ضبط درجة الحرارة المتوفرة لمفتاح TAG؟
تتوفر نطاقات ضبط من -30 … +70 °C وحتى 0 … +600 °C، وتشمل النطاقات: -30 … +70 °C، 0 … +100 °C، 0 … +160 °C، 0 … +250 °C، 0 … +400 °C، 0 … +600 °C.
هل يحتاج المفتاح إلى مصدر تغذية كهربائية؟
لا، يعمل المفتاح بالمبدأ الغازي ولا يحتاج إلى أي تغذية كهربائية لتبديل الأحمال الكهربائية.
ما هي دقة القياس؟
الدقة ≤ 0.5 % of span.
ما هي وصلات العملية المتاحة؟
تشمل الخيارات: ½ NPT male، ¾ NPT male، G ½ A male، G ¾ A male، ¾ NPT female، M 20 x 1.5 female، G ½ female، G ¾ female، ½ NPT female.
ما هي درجات حرارة الوسط والبيئة المحيطية المدعومة؟
درجة حرارة الوسط/العملية من -40 … +600 °C، ودرجة حرارة البيئة المحيطية من -40 … +85 °C.
ما هو مستوى الحماية من دخول الأجسام والماء؟
غلاف المفتاح من سبيكة الألومنيوم بدرجة حماية IP66 وبتصنيف NEMA 4X.
ما هي شهادات الحماية من الانفجار المتوفرة؟
Ex d IIC T6/T4 Gb وEx tb IIIC T85/T135 Db وفق ATEX II 2 GD وIECEx، بالإضافة إلى EACEx وKOSHA وINMETRO.
ما الذي يميز طراز TAG عن مفاتيح درجة الحرارة الأخرى؟
يجمع TAG بين غلاف مقاوم للهب Ex d وخيار SIL 2 وفق IEC 61508 ونقاط ضبط مستقلة حتى اثنتين بقدرة تبديl تصل إلى AC 250 V، 20 A، دون الحاجة إلى تغذية كهربائية، مع إمكانية التركيب عن بُعد عبر شعيرة بطول ≤ 10 m — ما يجعله مناسبًا للتطبيقات الحرجة من ناحية السلامة.
| الطراز | TAG |
| النوع الفرعي | Gas-actuated temperature switch |
| نطاق درجة الحرارة | −30…+70 °C · +0…+100 °C · +0…+160 °C · +0…+250 °C · +0…+400 °C · +0…+600 °C |
| فئة الدقة | ≤ 0.5 % of span |
| مستوى السلامة الوظيفية (SIL) | SIL 2 (option), per IEC 61508 |
| وصلة العملية | ½ NPT male¾ NPT maleG ½ A maleG ¾ A male¾ NPT femaleM 20 x 1.5 femaleG ½ femaleG ¾ female½ NPT female |
| درجة حرارة العملية | −40…+600 °C |
| التغذية | None (no power supply needed) |
| وصلة كهربائية | ½ NPT female |
| مادة المجس | stainless steel |
| حرارة المحيط | −40…+85 °C |
| تصنيف IP | IP66 |
| الوزن | 2.6 kg |
| الشهادات | CERoHSREACHEACKOSHAINMETRO |
| حماية الانفجار | Ex d IIC T6/T4 GbEx tb IIIC T85/T135 DbATEX II 2 GDIECEx Ex d IIC T6/T4 GbIECEx Ex tb IIIC T85/T135 DbEACExKOSHAINMETRO |
| نوع المستشعر | gas-actuated |
| فئة المستشعر | SAMA class III B |
| طول المجس | 163 mm |
| قطر المجس | 12 mm |
| جراب الحرارة | لا |
| لغات ورقة البيانات | EN |
| Contact version | Electrical rating (resistive load) | ||
|---|---|---|---|
| AC | DC | ||
| UN | 1 x SPDT, silver | 250 V, 15 A | 24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A |
| US | 1 x SPDT, silver, hermetically sealed, argon gas filling 1) | 250 V, 15 A | 24 V, 2 A, 220 V, 0.5 A |
| UO | 1 x SPDT, gold-plated, hermetically sealed, argon gas filling 1) | 125 V, 1 A | 24 V, 0.5 A |
| UG | 1 x SPDT, gold-plated | 125 V, 1 A | 24 V, 0.5 A |
| UR | 1 x SPDT, silver, adjustable dead band | 250 V, 20 A | 24 V, 2 A, 220 V, 0.5 A |
| DN | 2 x SPDT or 1 x DPDT, silver | 250 V, 15 A | 24 V, 2 A, 125 V, 0.5 A, 220 V, 0.25 A |
| DS | 2 x SPDT or 1 x DPDT, silver, hermetically sealed, argon gas filling 1) | 250 V, 15 A | 24 V, 2 A, 220 V, 0.5 A |
| DO | 2 x SPDT, or 1 x DPDT gold-plated, hermetically sealed, argon gas filling 1) | 125 V, 1 A | 24 V, 0.5 A |
| DG | 2 x SPDT or 1 x DPDT, gold-plated | 125 V, 1 A | 24 V, 0.5 A |
| Setting range | Working range | Proof temperature | Fixed dead band | Adjustable dead band | |
|---|---|---|---|---|---|
| in °C | in °C | in °C | 1 contact UN, US, UO, UG in °C | 2 contacts DN, DS, DO, DG in °C | 1 contact UR in °C |
| -30 ... +70 | -40 ...+70 | 120 | ≤ 4.5 | ≤ 4.5 | 15 ... 35 |
| 0 ... 100 | -40 ...+100 | 120 | ≤ 4.5 | ≤ 4.5 | 15 ... 35 |
| 0 ... 160 | -40 ...+160 | 190 | ≤ 5 | ≤ 5 | 18 ... 35 |
| 0 ... 250 | -40 ...+250 | 300 | ≤ 6 | ≤ 6 | 21 ... 45 |
| 0 ... 400 | -40 ...+400 | 500 | ≤ 10 | ≤ 10 | 33 ... 77 |
| 0 ... 600 | -40 ...+600 | 600 | ≤ 17 | ≤ 17 | 50 ... 115 |
| Logo | Description | Country |
|---|---|---|
| EC declaration of conformity ■ Low voltage directive 2006/95/EC, EN 60730-1 ■ ATEX 1) directive 94/9/EC; annex III, IV II2GD | European Community | |
| IECEx 1) per IEC 60079-0, IEC 60079-1, IEC 60079-26, IEC 60079-31 Ex d IIC T6/T4 2) Gb Ex tb IIIC T85/T135 2) Db | IECEx member states | |
| EAC (option) Hazardous areas (option) | Eurasian Economic Community | |
| KOSHA (option) Hazardous areas | South Korea | |
| INMETRO (option) | Brazil |
| Logo | Description |
|---|---|
| SIL 2 rating (option) , per IEC 61508 Functional safety The electrical rating for DC applications is limited to 30V ...100 mA. |
