مجموعة اختبار رافعة السلسلة
الوصف

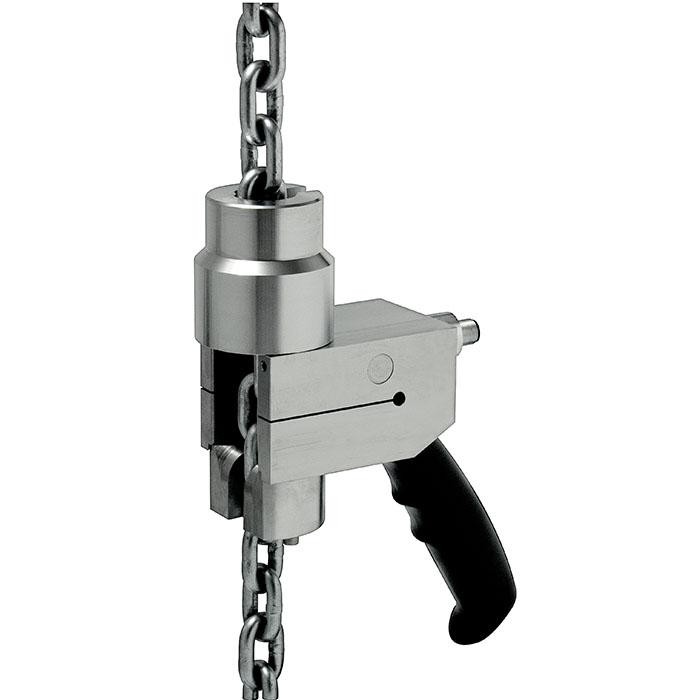

يُستخدم FRKPS للتحقق من حماية الحمل الزائد لرافعات السلاسل. يتكون الطقم من محول القوة مع محولات السلسلة ومؤشر محمول باليد. ولأغراض الاختبار، يتم تعليق محول القوة على السلسلة، ثم يتحرك لأعلى مع السلسلة باتجاه الجزء السفلي من رافعة السلسلة، وبالتالي يقوم بحجب السلسلة.
تم تصميم محول القوة كخلية قياس أحمال على شكل عارضة قص، وبالتالي فهو غير حساس للقوى الطفيلية والعزوم. يتم تغذية إشارة الخرج إلى المؤشر المحمول باليد عبر كابل. يرفق الجهاز محولان للسلسلة وثلاثة أكمام لتوسيط السلسلة لإتاحة اختبار جميع رافعات السلاسل التي تقع ضمن نطاق الأحمال المحدد.
طقم اختبار رافعة السلسلة، الطراز FRKPS
يقوم المؤشر المحمول باليد طراز FE630 العامل بالبطارية بتقييم الإشارات التي يزود بها محول القوة بمعدل أخذ عينات مرتفع جدًا يبلغ 7,200 Hz. يجعل المؤشر المحمول باليد من السهل قراءة القيم مباشرة.
في صندوق النقل:
- ■ جهاز يتكون من: - ■ محول قوة مع كابل بطول 10 m وموصل M9 - ■ 3 أكمام لتوسيط السلسلة - ■ 2 محول سلسلة - ■ شهادة معايرة - ■ ملحقات مرفقة (الطراز FE630) - ■ تعليمات التشغيل
المزايا
- نطاقات القياس 40 ... 3,500 kg [88 ... 7,720 lb]
- لا مزيد من التعامل المرهق مع أثقال الاختبار
- مفهوم مستشعر واحد لكامل مدى الحمل
- ذاكرة القيمة القصوى / الدنيا
- للاختبار وفقاً لتوجيه الآلات 2006/42/EG
الأسئلة والأجوبة
ما هو نطاق القياس للمجموعة FRKPS؟
نطاق القياس هو 40 ... 3,500 kg [88 ... 7,720 lb]، بمفهوم حساس واحد يغطي كامل نطاق الأحمال.
ما دقة الجهاز؟
فئة الدقة هي ≤ 0.5 % Fnom.
كيف يتم توصيل محوّل القوة بالمؤشر؟
يتصل محوّل القوة بالمؤشر المحمول باليد FE630 عبر كابل بطول 10 m بموصل M9.
هل الجهاز مقاوم للأتربة والماء؟
نعم، درجة الحماية IP67.
ما مدى تحمل الجهاز للحمل الزائد؟
الجهاز مزود بحماية من الحمل الزائد تبلغ 120 %.
ما درجات الحرارة التي يعمل فيها الجهاز؟
درجة حرارة البيئة المحيطة من -20 إلى +80 °C، ودرجة حرارة الوسط من 0 إلى +80 °C.
ما الذي يميز هذا الطقم عن استخدام الأثقال الاختبارية التقليدية؟
يوفر الطقم اختبارًا دون التعامل المرهق مع الأثقال، مع ذاكرة للقيم العظمى/الصغرى، وهو مناسب للاختبار وفقًا لتوجيه الآلات 2006/42/EG.
ماذا تتضمن علبة النقل؟
تتضمن محوّل القوة مع الكابل والموصل M9، و3 أكمام لتوسيط السلسلة، ومحوّلَي سلسلة، وشهادة معايرة، وتعليمات التشغيل، وملحقات المؤشر FE630.
| الطراز | FRKPS |
| السلسلة | FRKP |
| النوع الفرعي | Test set for chain hoists |
| نطاق القوة | 40…3500 kg · 88…7720 lb |
| فئة الدقة | ≤ 0.5 % Fnom |
| درجة حرارة العملية | +0…+80 °C |
| نوع التثبيت | shear-beam |
| إشارة الخرج | 2.0±0.2 mV/V |
| مادة خلية الحمل | stainless steel |
| حرارة المحيط | −20…+80 °C |
| تصنيف IP | IP67 |
| الوزن | 2.5 kg |
| الشهادات | RoHSEACCE |
| حماية من الحمل الزائد | 120 % |
| طول الكابل | 10 m |
| لغات ورقة البيانات | EN, DE |
| Unit | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| mm | 145 | 62 | 56 | 80 | 171 | 95 | 60 |
| inch | 5.71 | 2.44 | 2.2 | 3.15 | 6.73 | 3.74 | 2.36 |
| Model | Description | Order number |
|---|---|---|
| FE630 | Hand-held indicator for displaying and reading the measured values | 14785125 |
| AZK08 | Adapter set for profile steel chains incl. chain centring sleeves and chain adapters | 14426883 |
