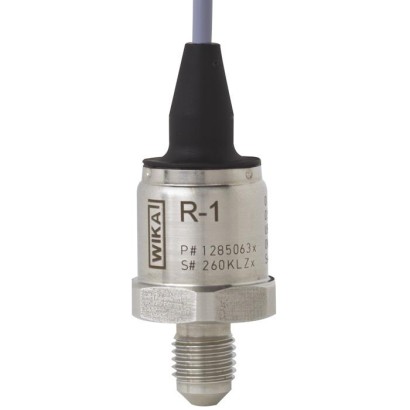

WIKA · قياس الضغط · العائلة R-1
حساس ضغط
مرسل ضغط لتطبيقات التدفئة والتبريد بتصميم متين، مناسب للمواد المبردة القابلة للاشتعال والظروف القصوى.
النطاق
-1…160 bar
الخرج
4-20mA · 0-10V
الدقة
0.5 % BFSL
الحماية
IP67
CERoHSEACULCRNUkrSEPRO
السعر
حسب الطلب
يعتمد على التكوين
الوصف
مرسل ضغط (حساس ضغط) يعمل بخلية قياس رقيقة ملحومة، مصمم لتطبيقات التدفئة والتبريد. يتميز بتصميم متين يتحمل الظروف القصوى، وهو مناسب للتعامل الآمن مع المواد المبردة القابلة للاشتعال. تم اختباره في الميدان لسنوات وهو خالٍ من الصيانة، ويتحمل حتى 10 ملايين دورة تحميل.
المزايا
- متين وخالٍ من الصيانة
- قياس مستقر في ظروف متغيرة
- أفضل إحكام ممكن ضد التكاثف
- التعامل الآمن مع مبردات قابلة للاشتعال
- أعلى موثوقية ممكنة في التسليم مع WIKA كشريك OEM ذي خبرة
الأسئلة والأجوبة
ما هي مدى ضغط هذا المرسل؟
يتوفر الطراز R-1 بمدى واسع من نطاقات الضغط: نطاقات نسبية من 0 … 6 bar حتى 0 … 160 bar، ونطاقات تفريغ/ضغط مثل -1 … 7 bar و-1 … 45 bar، بالإضافة إلى نطاقات بوحدات psi وinHg.
ما هي دقة القياس؟
الدقة 0.5 % BFSL وفقًا للمعيار IEC 61298-2.
ما هي إشارات الخرج المتاحة؟
إشارات الخرج المتاحة: 4-20mA، 0-10V، 1-5V، و0.5-4.5V، مع تغذية DC 7 ... 30 V وتوصيل كهربائي عبر موصل دائري M12 x 1.
ما هي وصلات العملية المتوفرة؟
تشمل الوصلات: G ¼ B، ⅛ NPT، ¼ NPT، R ¼، PT ¼، 7/16-20 UNF-2A 90°، 7/16-20 UNF-2B Schrader connection، إضافة إلى أنبوب نفخ من الفولاذ المقاوم للصدأ (مع طلاء نحاسي كخيار).
هل يناسب وسائط التبريد القابلة للاشتعال؟
نعم، صُمم المرسل للتعامل الآمن مع المواد المبردة القابلة للاشتعال، ويُستخدم في محطات التبريد والمضخات الحرارية وأنظمة تكييف الهواء.
ما هي حدود درجات الحرارة؟
درجة حرارة البيئة المحيطة من -25 … +85 °C، ودرجة حرارة الوسط من -40 … +100 °C.
ما هي مواد الأجزاء الملامسة للوسط؟
الأجزاء الملامسة للوسط من الفولاذ المقاوم للصدأ (Stainless steel)، أو فولاذ مقاوم للصدأ بطلاء نحاسي.
هل يحتوي على شهادات اعتماد؟
نعم، يحمل شهادات CE، RoHS، EAC، UL، CRN وUkrSEPRO. ---
المُهيِّئ · خطوة بخطوة
اجمع R-1 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
الخطوة 1 من 2
تهيئتك
- وحدةbar
- نوع الضغطgauge
- نطاق القياس0 ... 6 bar gauge
- وصلة العمليةcopper-plated soldering tube connection
- إشارة الخرج4 ... 20 mA, 2-wire
- إمداد الطاقة7 ... 30 V DC
- التوصيل الكهربائي—
- طول الكابل—
- إصدار للوسائط المحددةnone
- الاعتماداتcULus
اقتراح الذكاء الاصطناعي حسب المعايير
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
التعريف
| الطراز | R-1 |
| النوع الفرعي | Pressure transmitter |
نطاق القياس
| نطاق الضغط | 0…6 bar · 0…10 bar · 0…15 bar · 0…16 bar · 0…20 bar · 0…25 bar · 0…30 bar · 0…100 bar · -1…7 bar · -1…9 bar · -1…10 bar · -1…15 bar · -0.5…7 bar · -1…20 bar · -0.5…10 bar · -30…100 inHg · -30…400 inHg · -30…145 inHg · -30…450 inHg · -30…200 inHg · -30…500 inHg · -30…250 inHg · -30…550 inHg · -30…300 inHg · -30…600 inHg · -30…350 inHg · 0…35 psi · 0…40 psi · 0…45 psi · 0…50 psi · 0…60 psi · 0…100 psi · 0…160 psi · 0…550 psi · 0…600 psi · 0…650 psi · 0…700 psi · 0…750 psi · 0…800 psi · 0…850 psi · 0…1500 psi · 0…2400 psi · -1…25 psi · -1…29 psi · -1…45 psi · 0…35 bar · 0…40 bar · 0…45 bar · 0…50 bar · 0…60 bar · 0…160 bar · -1…25 bar · -1…29 bar · -1…45 bar |
دقة القياس
| فئة الدقة | 0.5 % BFSL |
| معيار الدقة | IEC 61298-2 |
ظروف العملية
| وصلة العملية | Stainless steel blowpipeStainless steel blowpipe, copper-platedG ¼ B⅛ NPT¼ NPTR ¼PT ¼7/16-20 UNF-2A 90°7/16-20 UNF-2B Schrader connectionG1/4B1/8NPT1/4NPTR1/4PT1/4 |
| درجة حرارة العملية | −40…+100 °C |
الخصائص الكهربائية
| إشارة الخرج | 4-20mA · 0-10V · 1-5V · 0.5-4.5V · DC 0...10V · DC 1...5V · DC 0.5...4.5V |
| التغذية | DC 7 ... 30 V |
| وصلة كهربائية | Circular connector M12 x 1 |
المواد
| مادة العلبة | Stainless steel |
| مادة الأجزاء الملامسة | Stainless steel, Stainless steel, copper coating |
بيئة التشغيل
| حرارة المحيط | −25…+85 °C |
| تصنيف IP | IP67 |
| الوزن | 0.1 kg |
الشهادات والموافقات
| الشهادات | CERoHSEACULCRNUkrSEPRO |
تفاصيل إضافية
| لغات ورقة البيانات | EN |
جداول من ورقة البيانات
Accuracy specifications
| Non-linearity per BFSL per IEC 61298-2 | ≤ ±0.5 %of span |
|---|---|
| Accuracy | → See 'Max. measured error per IEC 61298-2' |
| Max. measured error per IEC 61298-2 | ≤ ±2 %of span |
| Temperature error at -25 ... +85 °C [-13 ... +185 °F] | |
| Mean temperature coefficient of zero point | Typical: ≤ 0.5 %of span/10 K |
| Mean temperature coefficient of span | ≤ ±0.3 %of span/10 K |
| Long-term drift per IEC 61298-2 | ≤ ±0.3 %of span |
| Reference conditions | Per IEC 61298-1 |
| psi | |
|---|---|
| 0 ... 100 | 0 ... 550 |
| 0 ... 150 | 0 ... 600 |
| 0 ... 200 | 0 ... 650 |
| 0 ... 250 | 0 ... 700 |
| 0 ... 300 | 0 ... 750 |
| 0 ... 350 | 0 ... 800 |
| 0 ... 400 | 0 ... 850 |
| 0 ... 450 | 0 ... 1,500 |
| 0 ... 500 | 0 ... 2,400 |
Further details on: measuring range
| Units | ■ bar ■ psi |
|---|---|
| Maximum working pressure | → Corresponds to the upper measuring range value / measuring range full scale value → Any permanent operation above the maximum working pressure is not permissible |
| Overpressure limit | The overpressure limit is based on the measuring range. Depending on the selected pro - cess connection and the seal, restrictions in overpressure limit can result. |
| Vacuum resistance | Yes |
| bar | |
|---|---|
| -1 ...+7 | -1 ...+25 |
| -1 ...+9 | -1 ...+29 |
| -1 ...+10 | -1 ...+45 |
| -1 ...+15 | -0.5 ...+7 |
| -1 ...+20 | -0.5 ...+10 |
عرض الكل (16)
psi
| -30 inHg ...+100 | -30 inHg ...+400 |
|---|---|
| -30 inHg ...+145 | -30 inHg ...+450 |
| -30 inHg ...+200 | -30 inHg ...+500 |
| -30 inHg ...+250 | -30 inHg ...+550 |
| -30 inHg ...+300 | -30 inHg ...+600 |
| -30 inHg ...+350 | - |
Process connection
| Standard | Thread size | Max. measuring range | Overpressure limit |
|---|---|---|---|
| EN 837 | G¼B | 160 bar [2,400 psi] | 2 times |
| ANSI/ASME B1.20.1 | ⅛NPT | 160 bar [2,400 psi] | |
| ¼NPT | 160 bar [2,400 psi] | ||
| ISO 7 | R¼ | 160 bar [2,400 psi] | |
| KS | PT¼ | 160 bar [2,400 psi] | |
| SAE J513 compatible | 7/16-20 UNF-2A 90° | 160 bar [2,400 psi] | |
| - | 7/16-20 UNF-2B Schrader connection | 60 bar [850 psi] | 2 times, max. 80 bar |
| - | Stainless steel blowpipe | 50 bar [700 psi] | |
| Stainless steel blowpipe, copper-plated |
Further details on: process connection
| Max. measuring range | → See table 'Process connection' |
|---|---|
| Overpressure limit | → See table 'Process connection' |
| Pressure port diameter | 3.5 mm(not with Schrader connection and blowpipe version) |
| Output signal | ||
|---|---|---|
| Signal type | ||
| Current (2-wire) | 4 ...20mA | |
| Voltage (3-wire) | ■ DC 0 ...10V ■ DC 1 ...5V | |
| Ratiometric (3-wire) | DC 0.5 ...4.5V | |
| Load Ω | ||
| Current (2-wire) | ≤ (auxiliary power - 7 V) / 0.02 A | |
| Voltage (3-wire) | > max. output signal inV / 0.001 A | |
| Ratiometric (3-wire) | > max. output signal inV / 0.001 A | |
| Voltage supply | ||
| Auxiliary power | Output signal 4 ...20mA | DC 7 ...30V |
| Output signal DC 1 ...5V | DC 8 ...30V | |
| Output signal DC 0 ...10V | DC 14 ...30V | |
| Output signal DC 0.5 ...4.5V | DC 4.5 ...5.5V | |
| Current supply | ||
| Current (2-wire) | Signal current, max.25mA | |
| Voltage (3-wire) | 5mA | |
| Ratiometric (3-wire) | 5mA | |
| Overvoltage resistance | Max.DC 36V | |
| Dynamic behaviour | ||
| Settling time per IEC 61298-2 | ≤ 5 ms |
Electrical connection
| Connection type | ■ Circular connector M12 x 1 ■ Metri-Pack series 150 ■ Cable outlet | |
|---|---|---|
| Cable outlet | ||
| Wire cross-section | 3 x 0.14 mm² | |
| Cable diameter | 3.2mm | |
| Cable length | ■ 0.5 m[1.64 ft] ■ 1 m[3.28 ft] ■ 2 m[6.56 ft] ■ 5 m[16.4 ft] | |
| Pin assignment | → See below | |
| Ingress protection (IP code) per IEC 60529 1) | Plug connection | IP67 |
| Cable outlet | IP69K | |
| Short-circuit resistance | S + vs.U - | |
| Reverse polarity protection | U + vs.U - | |
| Insulation voltage | DC 500V |
Circular connector M12 x 1 (4-pin)
| 2-wire | 3-wire | ||
|---|---|---|---|
| U + | 1 | 1 | |
| U - | 3 | 3 | |
| S + | - | 4 |
| Metri-Pack series 150 | 2-wire | 3-wire | |
|---|---|---|---|
| A B | U + | B | B |
| U - | C | A | |
| C | S + | - | C |
Material
| Material (wetted) | |
|---|---|
| Sensor and process connection | Stainless steel |
| Blowpipe | ■ Stainless steel ■ Stainless steel, copper coating |
| Material (in contact with the environment) | |
| Case | Stainless steel |
| Cable | PVC |
| Electrical connection | Highly resistant glass-fibre reinforced plastic (PBT GF30) |
Operating conditions
| Medium temperature limit | -40 ...+100 °C [-40 ...+212 °F] |
|---|---|
| Ambient temperature limit | -25 ...+85 °C [-13 ...+185 °F] |
| Storage temperature limit | -25 ...+85 °C [-13 ...+185 °F] |
| Humidity | 0 ... 93 %relative humidity |
| Operating altitude | ≤ 2,000 m[≤ 6,561 ft] |
| Pollution degree | 2 |
| Overvoltage category | I |
| Service life | 10 million load cycles |
| Free fall per IEC 60068-2-31 | |
| Multiple packaging | 0.5 m[1.6 ft] |
| Ingress protection (IP code) per IEC 60529 | → See table 'Electrical connection' |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCDirective EN 61326 emission (group 1, class B) and immunity (industrial environments) | ||
| Pressure Equipment Directive | ||
| RoHS directive | ||
| EAC Electromagnetic compatibility | Eurasian Economic Com - munity |
| Logo | Description | Region |
|---|---|---|
| UL Safety (e.g. electr. safety, overpressure, ...) | USA and Canada | |
| UL Component approval | USA and Canada | |
| UkrSEPRO Metrology, measurement technology | Ukraine | |
| CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| Logo | Description |
|---|---|
| - | China RoHS directive |
| MTTF | > 100 years |
القطاع
التدفئة / المرافق
منشآت التبريد · أنظمة التكييف
لم تجد الإجابة في الوثائق؟ سيرد المهندس خلال يوم عمل.
اسأل المهندس →كل المتغيرات · جدول المواد
6 مادة قياسية من عائلة R-1
إذا كنت تعرف الرمز — اختر مباشرة. إذا لا — استخدم المُهيِّئ في الوضع «01».
المخزون:
SKUالتكوينالسعرالمخزونالإجراء
R-1-A-BG360-WV-AG-M4ZZ-WZUnit: B · Pressure type: BG · Measuring range: BG360+ 7 أخرىحسب الطلبتحت الطلبطلب →
R-1-A-BG360-WV-AG-R3ZZ-WZUnit: B · Pressure type: BG · Measuring range: BG360+ 7 أخرىحسب الطلبتحت الطلبطلب →
R-1-A-BG360-WV-AG-FNAZ-WZUnit: B · Pressure type: BG · Measuring range: BG360+ 7 أخرىحسب الطلبتحت الطلبطلب →
R-1-A-BG360-WV-AG-FNHZ-WZUnit: B · Pressure type: BG · Measuring range: BG360+ 7 أخرىحسب الطلبتحت الطلبطلب →
R-1-A-BG360-WV-AG-FNBZ-WZUnit: B · Pressure type: BG · Measuring range: BG360+ 7 أخرىحسب الطلبتحت الطلبطلب →
R-1-A-BG360-WV-AG-FNGZ-WZUnit: B · Pressure type: BG · Measuring range: BG360+ 7 أخرىحسب الطلبتحت الطلبطلب →
معروض 6 من 6. السعر حسب الطلب — سيحسب المهندس لتكوينك.
