مقياس ضغط أنبوب بورّدون، من الفولاذ المقاوم للصدأ
الوصف
مقياس ضغط أنبوب بورّدون طراز PG23HP-S تم تصميمه خصيصًا لتطبيقات الضغط العالي حتى 3,000 bar.
يمكن العثور على نقاط القياس النموذجية لهذا مقياس الضغط في قطع المياه بنفث الماء، والتنظيف عالي الضغط، وتشييد منصات الاختبار.
تقوم WIKA بتصنيع واعتماد طراز PG23HP-S وفقًا لمتطلبات معيار الضغط العالي الجديد DIN 16001 في نسخة السلامة "S3". تتكون نسخة السلامة من زجاج أمان مُرقّح، وجدار حاجز صلب بين نظام القياس والقرص، وظهر قابل للانفجار (blow-out back). في حالة حدوث عطل، يتم حماية المشغّل من جهة الأمام، حيث لا يمكن قذف الوسط أو المكونات إلا عبر الجزء الخلفي من الجهاز.
للموافقات الإضافية، راجع الصفحة 3

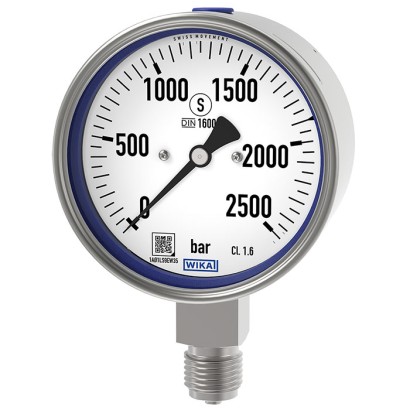

مقياس ضغط أنبوب بورّدون طراز PG23HP-S
يضمن التصميم المثبت والمُلحَم بالكامل (all-welded) عمر خدمة طويل وإغلاقًا دائمًا.
يمكن زيادة مقاومة الصدمات والاهتزازات عبر تعبئة الهيكل الاختيارية.
يتيح رمز الاستجابة السريعة (QR code) الموجود على القرص استرجاع معلومات خاصة بالجهاز مثل رقم التسلسُل، ورقم الطلب، والشهادات، وبيانات المنتج الأخرى بسهولة وعلى المدى الطويل من الإنترنت.
المزايا
- مانومتر أمان بجدار حاجز صلب مصمم وفقاً لمتطلبات وشروط اختبار معيار الضغط العالي DIN 16001
- الأجزاء الملامسة للوسط من الفولاذ المقاوم للصدأ 316L
- عمر خدمة طويل مع ملفات الضغط الساكن
- نطاقات المقياس: 0 ... 2,000 bar و 0 ... 2,500 bar و 0 … 3,000 bar أو 0 ... 30,000 psi و 0 ... 40,000 psi
- رمز QR على القرص يوفر رابطاً إلى معلومات خاصة بالجهاز
الأسئلة والأجوبة
ما هو أقصى مدى قياس لهذا المقياس؟
يصل أقصى مدى إلى 3,000 bar، كما تتوفر نطاقات 0 ... 2,000 bar و0 ... 2,500 bar بالبار، ونطاقات 0 ... 30,000 psi و0 ... 40,000 psi بالـ psi.
ما هي دقة القياس؟
فئة الدقة 1.6 وفقًا لمعيار DIN 16001.
ما هي وصلات العملية المتاحة؟
G ½ B، وM16 x 1.5 (أنثوي) بمخروط إحكام داخلي 60°، و9/16 - 18 UNF (أنثوي) بمخروط إحكام 60°، و5/8 - 18 UNF x 27 (أنثوي)، بالإضافة إلى خيوط لاحقة حسب Autoclave Engineers.
ما الوسائط المناسبة لهذا المقياس؟
الوسائط السائلة في تطبيقات الضغط العالي، مثل الماء وزيت الهيدروليك؛ والأجزاء الملامسة للوسط من الفولاذ المقاوم للصدأ 316L.
ما هي حدود درجة الحرارة؟
درجة حرارة الوسط من -40 °C حتى +200 °C، ودرجة حرارة البيئة المحيطة من -40 °C حتى +60 °C.
ما هي درجة الحماية من الغبار والماء؟
الجهاز بحماية IP65.
هل يحمل الجهاز موافقات للمناطق الخطرة؟
نعم، يحمل تصنيف انفجار II 2G Ex h IIC T6 ... T1 Gb X للغاز وII 2D Ex h IIIC T85°C ... T450°C Db X للغبار.
ما الذي يميز طراز PG23HP-S عن المقاييس العادية؟
إنه مقياس سلامة بنسخة "S3" وفق DIN 16001: زجاج أمان مُرقّح وجدار حاجز صلب وظهر قابل للانفجار، بحيث لا يمكن قذف الوسط أو المكونات إلا عبر الجزء الخلفي عند حدوث عطل، مع تصميم مثبت ومُلحَم بالكامل (all-welded) يضمن عمر خدمة طويل وإغلاقًا دائمًا.
اجمع PG23HP-S لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- تخميد السوائل (ملء الهيكل)without filling
- القطر الاسمي100 mm
- وحدة تدريج المقياس الخارجيbar
- نطاق القياسgauge pressure range
- نطاق القياس0...2000 bar
- المدرج الثاني أو المدرج الخاصwithout
- وصلة العمليةG 1/2 B
- موقع الموصلlower mount
- شفة/حامل التركيبwithout
- مُضيِّقwithout
- مؤشرstandard pointer
- تعيين / سحب المؤشرwithout
- حماية من الانفجار—
- نوع الحماية من الاشتعال—
- المنطقة—
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | PG23HP-S |
| السلسلة | PG23HP |
| النوع الفرعي | Mechanical pressure gauge |
| نطاق الضغط | 0…2000 bar · 0…2500 bar · 0…3000 bar · 0…30000 psi · 0…40000 psi |
| فئة الدقة | 1.6 |
| معيار الدقة | DIN 16001 |
| وصلة العملية | G ½ BM16 x 1.5 (female) with inner sealing cone 60°9/16 - 18 UNF (female) with 60° sealing cone5/8 - 18 UNF x 27 (female) with inner sealing cone 60°5/8 - 18 UNF x 27 (female) with inner sealing coneSubsequent threads per Autoclave Engineers |
| درجة حرارة العملية | −40…+200 °C |
| مادة العلبة | Stainless steel |
| مادة الأجزاء الملامسة | Stainless steel 316L |
| مادة الإحكام | Glycerine, Silicone oil M50 |
| حرارة المحيط | −40…+60 °C |
| تصنيف IP | IP65 |
| الوزن | 0.65 kg |
| الشهادات | CEUKCACRNPressure Equipment Directive PS > 200 bar, module AUKCA Pressure equipment (safety) regulations |
| حماية الانفجار | II 2G Ex h IIC T6 ... T1 Gb XII 2D Ex h IIIC T85°C ... T450°C Db XEx h Gas II 2G Ex h IIC T6 ...T1 Gb XDust II 2D Ex h IIC T85℃ ...T450℃ Db X |
| قطر القرص | 100 mm |
| لغات ورقة البيانات | EN |
| Scale range in bar | Scale range in psi |
|---|---|
| 0 ... 2,000 | 0 ... 30,000 |
| 0 ... 2,500 | 0 ... 40,000 |
| 0 ... 3,000 | - |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity Pressure Equipment Directive PS > 200 bar, module A, pressure accessory | European Union | |
| UKCA Pressure equipment (safety) regulations | United Kingdom | |
| - | CRN Safety (e.g. electr. safety, overpressure, ...) | Canada |
| Logo | Description | Region |
|---|---|---|
| EU declaration of conformity ATEX directive Hazardous areas - Ex h Gas II 2G Ex h IIC T6 ...T1 Gb X Dust II 2D Ex h IIIC T85°C ...T450°C Db X | European Union | |
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan |
| Certificates | ■ 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) ■ 3.1 inspection certificate per EN 10204 (e.g. material proof for wetted metal parts, indication accuracy) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
