مقياس ضغط مزدوج (Duplex) وفق DIN 38030
الوصف

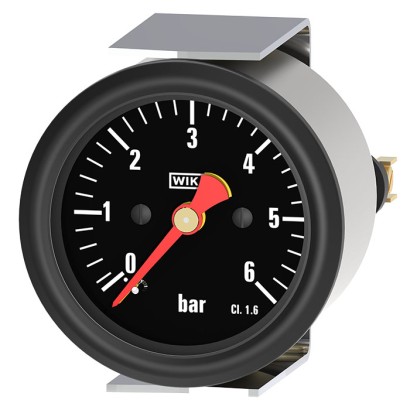

يُستخدم مقياس ضغط أنبوب بورْدون طراز PG21DPB في مركبات السكك الحديدية والحافلات والمركبات الثقيلة ذات فرامل الهواء المضغوط. يعتمد الجهاز على نظامي قياس لأنبوب بورْدون يعملان بشكل مستقل، وبالتالي يمكنه عرض الضغط من نقطتي قياس على شاشة واحدة.
يُعد هيكل الفولاذ المقاوم للصدأ ونظام القياس المصنوع من سبيكة نحاس خاصة أساسًا لخصائص قياس ممتازة. صُمم الجهاز لتحمّل ما لا يقل عن مليون دورة تحميل، مع توفير مقاومة جيدة للتأثيرات البيئية.
المزايا
- وصلتا عملية ومؤشران مستقلان
- علبة من الفولاذ المقاوم للصدأ
- NS 60 [2.4"] بفئة دقة 1.6 أو NS 80 [3"] وNS 100 [4"] وNS 130 [5"] بفئة دقة 1.0
- نطاقات المقياس من 0 ... 6 bar إلى 0 … 16 bar
- أمان ضد التحميل الزائد حتى 1.3 x قيمة المدى الكامل
الأسئلة والأجوبة
ما هو مدى قياس هذا الجهاز؟
المدى يتراوح من 0 … 6 bar إلى 0 … 16 bar، مع توفر مكافئات بوحدات kPa وpsi وMPa وkg/cm².
ما فئة دقة مقياس PG21DPB؟
فئة الدقة 1.6 لمقاس الشاشة NS 60 [2.4"]، وفئة الدقة 1.0 للمقاسات NS 80 [3"] وNS 100 [4"] وNS 130 [5"]، وفق معيار EN 837-1.
ما نوع وصلات العملية المتوفرة؟
وصلة M12 × 1.5 - R6 بمخروط 24° أو وصلة M16 × 1.5 - R10 بمخروط 24°.
هل يناسب الجهاز وسط الهواء المضغوط؟
نعم، الأجزاء الملامسة للوسط مصنوعة من سبيكة نحاس، والجهاز مخصص لأنظمة الفرامل الهوائية المضغوطة في المركبات.
ما حدود درجة الحرارة للتشغيل؟
درجة حرارة الوسط: -20 … +60 °C، ودرجة الحرارة المحيطة: -25 … +80 °C.
ما مستوى الحماية من الغبار والماء؟
حماية الدخول IP43.
ما الذي يميز هذا الطراز عن مقاييس الضغط الأحادية؟
إنه مقياس مزدوج (Duplex) بوصلةين للعملية ونظامَي قياس مستقلَّين بأنبوب بورْدون، فيعرض ضغط نقطتَي قياس على شاشة واحدة بمؤشرين، وهو مصمم وفق DIN 38030 لأنظمة فرملة المركبات.
ما الشهادات المتوفرة لهذا الجهاز؟
تقرير اختبار 2.2 وفق EN 10204، وشهادة معايرة PCA معتمدة وقابلة للتتبع وفق ISO/IEC 17025.
| الطراز | PG21DPB |
| السلسلة | PG21 |
| النوع الفرعي | Duplex pressure gauge |
| نطاق الضغط | 0…6 bar · 0…12 bar · 0…10 bar · 0…16 bar · 0…600 kPa · 0…1000 kPa · 0…1200 kPa · 0…90 psi · 0…175 psi · 0…160 psi · 0…230 psi · 0…0.6 MPa · 0…1.2 MPa · 0…1 MPa · 0…1.6 MPa · 0…6 kg/cm² · 0…12 kg/cm² · 0…10 kg/cm² · 0…16 kg/cm² · 0…6 kg/cm2 · 0…10 kg/cm2 · 0…12 kg/cm2 · 0…16 kg/cm2 |
| فئة الدقة | 1.6, 1.0 |
| معيار الدقة | EN 837-1 |
| وصلة العملية | M12 × 1.5 - R6 - 24° coneM16 × 1.5 - R10 - 24° cone |
| درجة حرارة العملية | −20…+60 °C |
| مادة العلبة | Stainless steel 1.4301, Steel, painted black |
| مادة الأجزاء الملامسة | Copper alloy |
| حرارة المحيط | −25…+80 °C |
| تصنيف IP | IP43 |
| الشهادات | 2.2 test report per EN 10204PCA calibration certificate, traceable and accredited in accordance with ISO/IEC 17025EN 10204 2.2ISO/IEC 17025 |
| قطر القرص | 60 mm |
| Standard | ■ Pressure gauges for rail vehicles per DIN 38030 ■ Accuracy class per EN 837-1 | |
|---|---|---|
| Nominal size (NS) | ■ Ø 60 mm [2.4"] ■ Ø 80 mm [3"] ■ Ø 100 mm [4"] ■ Ø 130 mm [5"] | |
| Connection location | Centre back mount | |
| Window | ■ Laminated safety glass, reduced light reflections ■ Acrylic glass (PMMA) | |
| Case | ||
| Design | Safety level 'S1' per EN 837-1 With blow-out device in case back | |
| Material | NS 60 [2.4"], NS 80 [3"], NS 100 [4"] | Stainless steel 1.4301 |
| Illumination | ■ Without ■ Indirect: Light slots, direct: light bulb, 3 W (NS 60 : 2 W), DC 24 V, BA9s lamp | |
| Ring | ||
| NS 60 [2.4"], NS 80 [3"], NS 100 [4"] | ■ Crimp ring, aluminium, painted black ■ Crimp ring, stainless steel | |
| NS 130 [5"] | Crimp ring, steel, painted black | |
| Mounting | ■ Without ■ Mounting bracket, galvanised steel | |
| Movement | Copper alloy |
| Special scale ranges | Other scale ranges on request |
|---|---|
| Unit | ■ bar ■ psi ■ kg/cm² ■ kPa ■ MPa |
| Dial | |
| Scale colour | White per RAL 9010 on black per RAL 9005 (pure white on jet black) |
| Material | Aluminium |
| Special scale | Other scales or customer-specific dials, e.g. with red mark, circular arcs or circular sectors, on request |
| Instrument pointer | |
| Colour | 1 pointer at the top, red and 1 pointer at the bottom, yellow Red per RAL 3026 (luminous bright red), yellow per RAL 1016 (sulfur yellow) |
| Colours defined in DIN 38030 per RAL colour standard | |
| Material | Aluminium |
| Pointer stop pin | At zero point |
| 0 ... 6 | 0 ... 12 1) |
|---|---|
| 0 ... 10 | 0 ... 16 |
| 0 ... 0.6 | 0 ... 1.2 1) |
|---|---|
| 0 ... 1 | 0 ... 1.6 |
