وحدة راديو مع LoRaWAN ® ، إشارة دخل 4 ... 20 mA
الوصف
حيثما كانت هناك حاجة إلى المراقبة عن بُعد لبيانات أجهزة القياس عبر الويب وبشكل مركزي، فإن وحدة WIKA اللاسلكية القادرة على IIoT طراز NETRIS ® 2 تجد تطبيقها.
تستقبل وحدة الراديو Ex البيانات عبر إشاريتي الإدخال التناظريتين 4 ... 20 mA ذواتي السلامة الجوهرية. يقوم الجهاز المُحكم بالكامل بفضل درجة الحماية من دخول IP55 بإرسال البيانات المستلمة بشكل مستمر إلى السحابة عبر حزم بيانات قابلة للتكوين باستخدام LoRaWAN ® (شبكة النطاق الواسع طويلة المدى).
يستند الإرسال اللاسلكي المعتمد على البطارية عبر LoRaWAN ® إلى تقنية LPWAN لتمكين مدى إرسال مرتفع وعمر بطارية طويل.
للموافقات الإضافية، راجع الصفحة 5

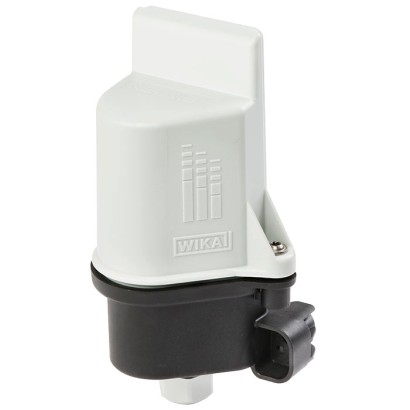

وحدة راديو WIKA، طراز NETRIS ® 2
يتم توصيل وحدة الراديو بجهاز قياس مناسب عبر كابل.
يتيح إعداد الويب البسيط عبر السحابة وشبكة LoRaWAN ® التشفير الكامل من النهاية إلى النهاية مع اتصال ثنائي الاتجاه لتطبيقات IIoT آمنة.
تُعد وحدة راديو WIKA NETRIS ® 2 جزءًا من حل WIKA للـ IIoT. وبهذا، تقدم WIKA حلاً شاملاً لاستراتيجية التحول الرقمي الخاصة بك.
المزايا
- متوافق مع IIoT عبر إرسال LoRaWAN®
- إرسال لاسلكي LoRaWAN® يعمل بالبطارية على أساس تقنية LPWAN
- مدى إرسال عالٍ للقياسات (حتى 10 كم [6 mi]) مع عمر بطارية طويل (حتى 10 سنوات)
- إشارتا مدخل تناظريتان جوهرية الأمان بـ 4 ... 20 mA
- إمكانية تحديد فروق الضغط
الأسئلة والأجوبة
ما نوع إشارات الدخل التي تدعمها وحدة NETRIS®2؟
تدعم الوحدة إشارتي إدخال تناظريتين ذواتي السلامة الجوهرية بمدى 4 ... 20 mA.
هل يمكن استخدام الوحدة في المناطق الخطرة؟
نعم، فالوحدة مخصصة للتطبيقات في المناطق الخطرة، وتتميز إشارات الدخل بالسلامة الجوهرية.
كيف تُرسل البيانات المقاسة؟
ترسل الوحدة البيانات المستلمة بشكل مستمر إلى السحابة عبر حزم بيانات قابلة للتكوين باستخدام LoRaWAN®، مع تشفير كامل من النهاية إلى النهاية واتصال ثنائي الاتجاه.
ما مدى الإرسال اللاسلكي وعمر البطارية؟
يصل مدى الإرسال إلى 10 كم، ويصل عمر البطارية إلى 10 سنوات، وذلك بفضل تقنية LPWAN.
هل يمكن قياس الضغط التفاضلي؟
نعم، تتيح الوحدة إمكانية تحديد الضغوط التفاضلية عبر إشارتي الدخل التناظريتين.
ما درجة الحماية من دخول الأجسام والماء؟
درجة الحماية من دخول IP55.
كيف تتصل الوحدة بأجهزة القياس؟
يتم توصيل وحدة الراديو بجهاز قياس مناسب عبر كابل. ---
| Security | Full end-to-end encryption → For details on security, see website: https://lora-alliance.org |
|---|
| Battery pack | WIKA Lithium thionyl chloride / Hybrid layer capacitor (HLC) battery, 3.6 V, potted Model Eve BN2D150 |
|---|---|
| Battery voltage | DC 3.6V |
| Battery life | Max. 10 years → At reference conditions a measurement and a transmission every hour (24 x a day) takes place at spreading factor 10. |
| Connection type | Board connector |
|---|---|
| Wire cross-section | 0.05mm 2 ...1.5mm 2 |
| Pin assignment | → See table 'Pin assignment' |
| Short-circuit resistance | Yes |
| Reverse polarity protection | Yes |
| Sealing inserts ∅ | ■ 4.5 ... 5 mm[1.77 ... 0.20 in] ■ 6 mm[0.24 in] ■ 7.2 mm[0.28 in] ■ 8.6 mm[0.34 in] ■ 10 mm[0.39 in] ■ 4.5 ... 5 mm[1.77 ... 0.20 in] (dual) |
| Ambient temperature range | -30 °C [-22 °F] ≤ Ta ≤ +60 °C [+140 °F] |
|---|---|
| Storage temperature range | -40 ...+70 °C [-40 ...+158 °F] |
| Humidity | 20 ... 90 %relative humidity |
| Condensation | Non-condensing |
| Vibration resistance per IEC 60068-2-6 | a = 1g (7 ... 18 Hz) 10 .... 14.53 Hz |
| A = 0.8 mm(18 ... 50 Hz) | |
| a = 5g (50 ... 200 Hz) ¹⁾ | |
| Shock resistance per IEC 60068-2-31 ¹⁾ | 25g, 6 ms |
| Free fall per IEC 60068-2-31 | |
| Individual packaging | 1.2 m[3.94 ft] |
| Multiple packaging | 0.5 m[1.6 ft] |
| Ingress protection per IEC/EN 60529 | IP55/57 |
عرض الكل (7)
| Logo | Description | Region | |
|---|---|---|---|
| EU declaration of conformity | European Union | ||
| EU declaration of conformity | European Union | ||
| - Ex i Zone 0 gas IECEx Hazardous areas - Ex i Zone 0 gas | II 1(1)G Ex ia [ia Ga] IIC T3 Ga Ex ia [ia Ga] IIC T3 Ga | International |
| Ex marking | |||||
|---|---|---|---|---|---|
| Parameters | |||||
| Max. voltage U o | ≤ 26V | ||||
| Max. current I o | ≤ 90mA | ||||
| Max. power P o | ≤ 550mW | ||||
| Internal capacitance C i | 3.6 nF | ||||
| Internal inductance L i | 0.3mH | ||||
| Output parameters 1) | |||||
| Gases of group IIB | Max. external inductance L 0 | 25.7mH | 19.7mH | 9.7mH | 4.7mH |
| Max. external capacitance C 0 | 446 nF | 486 nF | 566 nF | 686 nF | |
| Gases of group IIC | Max. external inductance L 0 | 2.2mH | 1.7mH | 0.7mH | 0.2mH |
| Max. external capacitance C 0 | 37 nF | 43 nF | 60 nF | 78 nF | |
| Temperature ranges | |||||
| Temperature class | T3 |
| Description | Order number | |
|---|---|---|
| Battery pack | WIKA Lithium thionyl chloride / Hybrid layer capacitor (HLC) battery, 3.6 V, potted Model Eve BN2D150 | 14635440 |
