حساس الميل
الوصف
حساسات الميل طراز N131C للمناطق الخطرة مصممة بعلبة مقاومة للهب، ومن أمثلة ذلك أنها مخصصة لتطبيقات في المناطق البحرية، وللتطبيقات البحرية، ولصناعة النفط والغاز.
مجالات تطبيق هذه الحساسات متنوعة. وبفضل العلبة المقاومة للهب فإنها تحقق نوع الحماية من الاشتعال Ex d. تُستخدم حساسات الميل ذات العلبة المقاومة للهب في المنشآت البحرية لاستخراج النفط والغاز.
WIKA-data shet FO 59.02

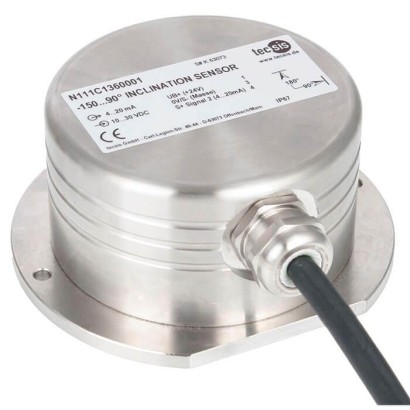

حساس ميل، طراز N131C
تبلغ نطاقات القياس لدى الحساسات حتى 360° وتوفر دقة ودقة قياس استثنائيتين بشكل غير عادي عبر كامل نطاق القياس. كما يمكن أيضًا توفير نطاقات قياس أخرى، بما في ذلك نطاقات مخصصة للعميل. تبلغ دقة/وضوح قيمة القياس 0.01°.
المزايا
- مدى القياس 0 ... 360°
- خطأ الخطية النسبي < 0.1 % من FS على كامل مدى القياس
- سلوك تخميد جيد، لا تأثير للجاذبية
- مقاوم لمياه البحر، IP67
- ترقية رجعية سهلة
الأسئلة والأجوبة
ما هو نطاق قياس حساس الميل N131C؟
يغطي الحساس نطاق قياس كاملًا من 0 ... 360°.
ما هي دقة القياس؟
خطأ الخطية النسبي أقل من < 0.1 % of FS عبر كامل نطاق القياس.
ما نوع إشارة الخرج؟
الحساس يوفر إشارة خرج مزدوجة (redundant) بمقدار 2 x 4 ... 20 mA بنظام الأسلاك الثلاثية (3-wire).
هل يمكن استخدامه في المناطق الخطرة؟
نعم، الحساس معتمد بعلبة مقاومة للهب Ex d بشهادات ATEX: Ex II 2G Ex d IIC T4 Gb (BVS 13 ATEX E 030 X) وIECEx: Ex II 2G Ex d IIC T4 Gb (BVS 13.0065X).
ما هي درجات الحرارة المسموح بها؟
درجة حرارة البيئة من -40 … +85 °C، ودرجة حرارة الوسط/العملية من -40 … +80 °C.
ما مدى مقاومته للظروف البحرية؟
الحساس مقاوم لماء البحر وبدرجة حماية IP67 ضد الغبار والغمر في الماء.
ما الذي يميز طراز N131C عن غيره؟
يجمع بين العلبة المقاومة للهب Ex d للمناطق الخطرة، والخرج المزدوج (redundant) للموثوقية، ونطاق القياس الكامل 0 ... 360°، ومقاومة ماء البحر — وهو موجه خصيصًا لتطبيقات offshore والبحرية والنفط والغاز.
هل يدعم التركيب اللاحق على معدات قائمة؟
نعم، من مميزات الحساس سهولة التركيب اللاحق (retrofitting)، وطول الكابل المورد هو 10 m.
| الطراز | N131C |
| السلسلة | N131 |
| النوع الفرعي | Inclination sensor |
| فئة الدقة | < 0.1 % of FS |
| درجة حرارة العملية | −40…+80 °C |
| إشارة الخرج | 2 x 4 ... 20 mA (3-wire) |
| مادة خلية الحمل | Stainless steel |
| حرارة المحيط | −40…+85 °C |
| تصنيف IP | IP67 |
| الشهادات | RoHSATEXIECExEMCCE |
| حماية الانفجار | Ex II 2G Ex d IIC T4 Gb (BVS 13 ATEX E 030 X)Ex II 2G Ex d IIC T4 Gb (BVS 13.0065X)ATEX: Ex II 2G Ex d IIC T4 Gb (BVS 13 ATEX E 030 X)IECEx: Ex II 2G Ex d IIC T4 Gb (BVS 13.0065X) |
| طول الكابل | 10 m |
| لغات ورقة البيانات | EN |
| Model N131C | |
|---|---|
| Measuring range ■ Standard ■ Optional | 0 …360° other measuring ranges possible |
| Relative linearity error d lin ■ < 100° ■ > 100° | < 0.1° < 0.1 %of FS |
| Relative reversibility error v | < 0.05 %of FS |
| Resolution | < 0.01° |
| Transverse inclination error ■ ≤ 10° ■ ≤ 45° | < 0.05 ° < 0.2 ° |
| Service temperature B T, G | -40 …+80 °C |
| Temperature effect on ■ the characteristic valueTK c ■ the zero signalTK 0 | 0.0016 %of FS/K 0.0016 %of FS/K |
| Electrical connection | Connection cable, 10 m, flying leads (others on request) |
| Output signal (rated characteristic value) C nom | 2 x 4 ... 20 mA(3-wire) |
| Voltage supply | DC 9 ...36V |
| Material of the measuring body | Stainless steel |
| Salt spray testing | DIN EN 60068-2-52 |
| Ingress protection (per IEC/EN 60529) | IP67 |
| EMC | 61326-1 IEC:2012, DIN EN 61000-4 Part 2, Part 3, Part 4, Part 6, Part 8, Part 9, Part 10; DIN ISO 7637 Part 2, DIN ISO 11452 Part 2, Part 4, Part 5; DIN EN 55025 Part 6.3, Part 6.4 |
| Certifications | ATEX and IECEx: acc. to EN60079-0:2012 und EN60079-1:2007 (Ex d) |
| Logo | Description | Region | |
|---|---|---|---|
| EU declaration of conformity ■ EMV-directive ■ RoHS-directive | European Union | ||
| ATEX directive Hazardous areas Ex II 2G Ex d IIC T4 Gb (BVS 13 ATEX E 030 X) | -40 °C <T amb < +85 °C | European Union | |
| IECEx Hazardous areas Ex II 2G Ex d IIC T4 Gb (BVS 13.0065X) | -40 °C <T amb < +85 °C | International |
| Wire | Output |
|---|---|
| 1 | UB+ (+24V) |
| 2 | S+ Signal 1 (4 ... 20 mA) |
| 3 | 0V/S- (electrical ground) |
| 4 | S+ signal 2 (4 ... 20 mA) |
