حساس الميل
الوصف
حساس الميل لديه مجال قياس من 0 … 360°. ويمكن تنفيذ مجالات قياس أخرى بناءً على الطلب. هذا الحساس مناسب بشكل خاص للتطبيقات في بناء الآلات، والهندسة الطبية، وعلى الرافعات المتحركة والبحرية أو المنصات الجوية.
بالإضافة إلى ذلك، يتميز بحساسية منخفضة للرطوبة، ورقة بيانات WIKA FO 59.03

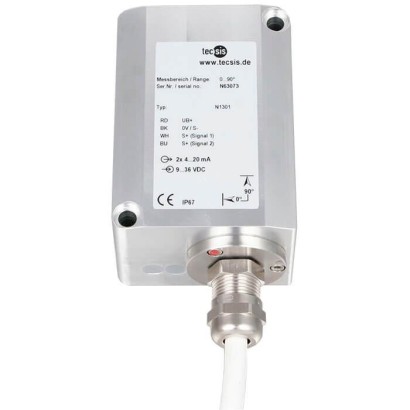

حساس الميل، الطراز N1301
وسهل التركيب كترقية لاحقة. يوفّر الحساس دقة ودقة قياس استثنائيتين على كامل مجال القياس. دقة القراءة هي 0.01°.
المزايا
- مدى القياس 0 ... 360°
- خطأ الخطية النسبي < 0.1 % من FS على كامل مدى القياس
- سلوك تخميد جيد، لا تأثير للجاذبية
- مقاوم لمياه البحر، IP67
- ترقية رجعية سهلة
الأسئلة والأجوبة
ما هو نطاق قياس حساس الميل N1301؟
نطاق القياس هو 0 ... 360°، ويمكن تنفيذ نطاقات قياس أخرى بناءً على الطلب.
ما هي دقة القياس؟
الخطأ الخطي النسبي أقل من < 0.1 % of FS على كامل نطاق القياس، ودقة القراءة هي 0.01°.
ما هي إشارة الخرج؟
الحساس يوفر خرجًا مزدوجًا (redundant) بمقدار 2 x 4 ... 20 mA بنظام الأسلاك الثلاثة (3-wire).
هل يمكن استخدامه في البيئات البحرية أو الرطبة؟
نعم، الحساس مقاوم لمياه البحر وبتصنيف حماية IP67، ويتميز بحساسية منخفضة للرطوبة.
ما هي حدود درجة الحرارة للتشغيل؟
يعمل الحساس في نطاق درجة حرارة محيط ووسط من -40 … +80 °C.
من أي مادة يصنع الحساس؟
الهيكل مصنوع من مادة Aluminium.
ما الذي يميز طراز N1301 عن غيره؟
يجمع بين نطاق قياس كامل 0 ... 360° وخرج مزدوج (redundant) 4 ... 20 mA مع مقاومة لمياه البحر وتصنيف IP67، مما يجعله مناسبًا بشكل خاص للرافعات والمنصات الجوية.
ما هي الشهادات والمعايير التي يحملها الحساس؟
يشمل: EMC 61326-1 IEC:2012، DIN EN 61000-4، CE، RoHS، DIN ISO 7637، DIN ISO 11452، DIN EN 55025 ومعاييرها الفرعية ذات الصلة.
| الطراز | N1301 |
| النوع الفرعي | Inclination sensor |
| فئة الدقة | < 0.1 % of FS |
| درجة حرارة العملية | −40…+80 °C |
| إشارة الخرج | 2 x 4 ... 20 mA (3-wire) |
| مادة خلية الحمل | Aluminium |
| حرارة المحيط | −40…+80 °C |
| تصنيف IP | IP67 |
| الشهادات | EMC 61326-1 IEC:2012DIN EN 61000-4CERoHSDIN ISO 7637DIN ISO 11452DIN EN 55025DIN ISO 7637 Part2DIN ISO 11452 Part2, Part4, Part5DIN EN 55025 Part6.3, Part6.4 |
| لغات ورقة البيانات | EN |
| Model N1301 | |
|---|---|
| Measuring range ■ Standard ■ Optional | 0 …360° other measuring ranges possible |
| Relative linearity error d lin ■ < 100° ■ > 100° | < 0.1° < 0.1 %of FS |
| Relative reversibility error v | < 0.05 %of FS |
| Resolution | < 0.01° |
| Transverse inclination error ■ ≤ 10° ■ ≤ 45° | < 0.05 ° < 0.2 ° |
| Service temperature B T, G | -40 …+80 °C |
| Temperature effect on ■ the characteristic valueTK c ■ the zero signalTK 0 | 0.0016 %of FS/K 0.0016 %of FS/K |
| Electrical connection | Cable, MIL, M12 x 1 (others on request) |
| Output signal (rated characteristic value) C nom | 2 x 4 ... 20 mA(3-wire) |
| Voltage supply | DC 9 ...36V |
| Material of the measuring body | Aluminium, resistant to seawater |
| Salt spray testing | DIN EN 60068-2-52 |
| Ingress protection (per IEC/EN 60529) | IP67 |
| EMC | 61326-1 IEC:2012, DIN EN 61000-4 Part 2, Part 3, Part 4, Part 6, Part 8, Part 9, Part 10; DIN ISO 7637 Part 2, DIN ISO 11452 Part 2, Part 4, Part 5; DIN EN 55025 Part 6.3, Part 6.4 |
| Cable colour | Signal |
|---|---|
| Red | UB+ |
| Black | 0V/S- |
| White | S+ (signal 1) |
| Blue | S+ (signal 2) |
| Pin | Signal |
|---|---|
| A | UB+ |
| B | S+ (channel x) |
| C | 0V/S- |
| D | S+ (channelY) |
| Pin | Colour | Signal |
|---|---|---|
| 1 | Brown | UB+ |
| 3 | Blue | 0V/S- |
| 4 | Black | S+ (signal 1) |
| 2 | White | S+ (signal 2) |
| M12 x 1 | Shield | Shield |
