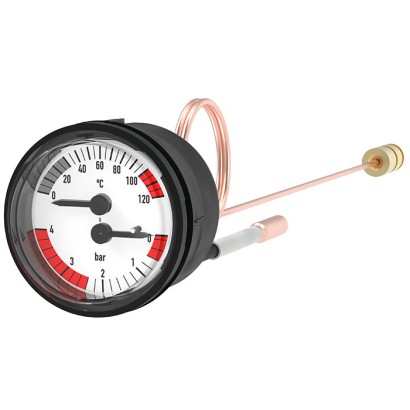

مقياس ضغط حراري
الوصف
تجمع أجهزة قياس الضغط الحراري بين قياس الضغط ودرجة الحرارة في جهاز واحد. يتيح ذلك التحكم في المتغيرين المقاسين عند موقع قياس واحد. وبفضل أنابيب الشعيرات يمكن تركيب المؤشر عن بُعد عن وصلة العملية.
تقوم WIKA بتصنيع هذا الجهاز وتأهيله وفقًا للمعايير EN 837-1 وEN 13190.
للموافقات الإضافية، راجع الصفحة 5
المزايا
- عرض مشترك لمانومتر أنبوب Bourdon وميزع تمدد
- تتيح الأنابيب الشعرية التركيب عن بُعد
- نطاقات المقياس حتى 0 … 4 bar [0 ... 60 psi] و 0 ... 120 °C [32 ... 302 °F]
الأسئلة والأجوبة
ما هو مدى قياس الضغط في طراز MFT؟
يتوفر الجهاز بعدة مدى قياس: من 0 … 0.4 bar حتى 0 … 8 bar، ومن 0 … 6 psi حتى 0 … 200 psi، وكذلك 0 … 0.4 MPa حتى 0 … 0.8 MPa.
ما هي فئة الدقة لهذا الجهاز؟
فئة الدقة 2.5 وفقًا للمعيار EN 837-1.
ما هي وصلات العملية المتاحة؟
خيوط ذكرية دوّارة: G ¼ B وR ¼ و¼ NPT، بالإضافة إلى وصلة Ø 6 مم.
ما مدى درجة حرارة الوسط؟
يعمل الجهاز مع وسائط عند درجة حرارة من -20 … +120 °C.
هل يمكن تركيب المؤشر بعيدًا عن نقطة القياس؟
نعم، تتيح الأنابيب الشعيرية تركيب المؤشر عن بُعد عن وصلة العملية.
ما الذي يميز طراز MFT؟
يجمع بين قياس الضغط ودرجة الحرارة في جهاز واحد بإشارة مزدوجة، مما يتيح مراقبة المتغيرين من موقع واحد — وهو مناسب بشكل خاص لأنظمة التدفئة والغلايات المزدوجة.
ما هي شهادات الموافقة المتوفرة؟
CRN وPAC Kazakhstan وPAC Ukraine وPAC Uzbekistan.
| الطراز | MFT |
| النوع الفرعي | Thermomanometer |
| نطاق الضغط | 0…4 bar · 0…8 bar · 0…60 psi · 0…150 psi · 0…100 psi · 0…200 psi · 0…0.6 MPa · 0…6 bar · 0…0.4 MPa · 0…0.8 MPa · 0…0.4 bar · 0…0.8 bar |
| فئة الدقة | 2.5 |
| معيار الدقة | EN 837-1 |
| وصلة العملية | G ¼ B, male thread, rotatableR ¼, male thread, rotatable¼ NPT, male thread, rotatableØ 6 mmG ¼ BR ¼¼ NPTG 1/4 BR 1/41/4 NPT |
| درجة حرارة العملية | −20…+120 °C |
| مادة العلبة | Plastic |
| مادة الأجزاء الملامسة | Copper alloy |
| حرارة المحيط | +20…+20 °C |
| تصنيف IP | IP65 |
| الوزن | 0.07 kg |
| الشهادات | CRNPAC KazakhstanPAC UkrainePAC Uzbekistan |
| قطر القرص | 40 mm |
| لغات ورقة البيانات | EN, DE |
| Scale range in °C | Measuring range in °C | Scale interval in °C | Error limit ±°C |
|---|---|---|---|
| 0 ... 120 | 20 ... 60 | 5 | 4 |
| Logo | Description | Region |
|---|---|---|
| - | CRN Safety (e.g. electr. For full scale value | Canada |
| Logo | Description | Region |
|---|---|---|
| PAC Kazakhstan Metrology, measurement technology | Kazakhstan | |
| - | PAC Ukraine Metrology, measurement technology | Ukraine |
| PAC Uzbekistan Metrology, measurement technology | Uzbekistan |
| Certificates | 2.2 test report per EN 10204 (e.g. state-of-the-art manufacturing, indication accuracy) |
|---|---|
| Recommended calibration interval | 1 year (dependent on conditions of use) |
عرض الكل (7)
| NS | Dimensions in mm[in] | Weight in g [oz] | ||||
|---|---|---|---|---|---|---|
| D | d 2 | a 5 | b 8 | b 9 | ||
| d 2 40 [1 ½"] | a 5 b 8 40 [1.58] | b 9 43 [1.7] | 43.5 [1.71] | 3 [0.12] | 18 [0.71] | Approx. 70 [2.5] |
| 45 42 [1.7"] | 45,9 1.8 42 [1.65] | 18 45 [1.77] | 45.9 [1.81] | 1.8 [0.07] | 18 [0.71] | Approx. 80 [2.8] |
| NS | Dimensions in mm[in] | |||
|---|---|---|---|---|
| d 8 +0.3 [0.01] | a 8 | b 8 +0.1 [0.004] | t | |
| 40 [1 ½"] | 40.5 [1.59] | 43 [1.7] | 3.1 [0.122] | 11362715.03 0.8 ... 3.5 [0.03 ... 0.14] |
| 42 [1.7"] | 42.5 [1.67] | 45 [1.77] | 2 [0.08] | 0.8 ... 3.5 [0.03 ... 0.14] |
| 52 [2.1"] | 52.5 [2.07] | - | - | 0.8 ... 3.5 [0.03 ... 0.14] |
| Model | Description | Order number |
|---|---|---|
| Seals →See data sheet AC 09.08 | - |
