مونوبلوك
الوصف
تم تصميم وحدة المونو بلوك لتلبية متطلبات صناعة العمليات، وخاصةً لتطبيقات الغاز الطبيعي والوسائط العدوانية. يدمج التصميم المدمج صمام إغلاق لفصل جهة العملية عن جهة الجهاز.
بالنسبة للتطبيقات التي تتعامل مع وسائط سائلة أو وسائط متسخة، يُنصح باستخدام صمامات كروية وذلك لسهولة تنظيف التجويف الداخلي المستقيم.
يقلل هيكل الجسم المصنوع من قطعة واحدة من عدد نقاط التسرب وبالتالي يقلل من خطر تسرب الوسيط إلى البيئة. يضمن تصميم مقعد الصمام والحشيات الإضافية

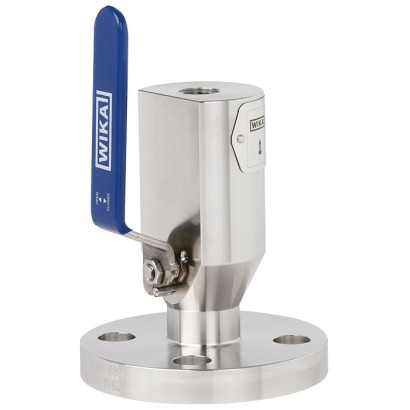

الشكل يسارًا: التوصيل مع العملية: وصلة شفة، التوصيل مع الجهاز: ½ NPT أنثى
الشكل يمينًا: التوصيل مع العملية ومع الجهاز: وصلة شفة
أن يوفر جسم الصمام متانة وإحكامًا عاليين. في حال تعطل مقعد الصمام الناعم، فإن مقعد التلامس معدن-إلى-معدن سيضمن إمكانية تشغيل الصمام وما زال ضبطه على وضع آمن. يتم ضمان الإحكام للتوصيل بين جهة العملية وجهاز القياس وكذلك تجاه الغلاف الجوي.
تسمح المعالجة الآلية فائقة التشطيب للأجزاء الداخلية بحركة سلسة ودقيقة جدًا، حتى عند الضغوط المرتفعة وبعد فترات طويلة دون تشغيل الصمام. يساعد مستوى تشطيب السطح على منع التآكل مع الوسائط العدوانية ويجعل عملية التنظيف أسهل.
المزايا
- صُمم المونوبلوك لتلبية متطلبات صناعة العمليات، خاصةً تطبيقات الغاز الطبيعي والأوساط المهاجمة. يدمج التصميم المدمج صماماً لإيقاف التشغيل لعزل جانب العملية عن جانب الجهاز.
- للتطبيقات ذات الوسائط السائلة أو الملوثة، يُوصى باستخدام المحابس الكروية نظرًا لسهولة تنظيف الممر الداخلي المستقيم.
- يقلل الهيكل أحادي القطعة عدد نقاط التسرب، وبالتالي يقلل خطر تسرب الوسط إلى البيئة. تصميم مقعد الصمام والأحشاء الاحتياطية المتعددة
الأسئلة والأجوبة
ما هو نطاق ضغط تشغيل مونوبلوك IBF1؟
حسب التكوين، يدعم الموديل نطاقات حتى 690 bar (أو 10000 psi)، مع تكوينات أخرى حتى 210 bar و420 bar.
ما وصلات العملية المتاحة؟
شفة ½" … 2" بفئات class 150 … class 2500 وفق ASME B16.5، أو شفة DN 15 … DN 25 بضغوط PN 16 … PN 100 وفق EN 1092-1.
ما هي المواد المتوفرة للأجزاء المبلّلة بالوسيط؟
Stainless steel 316L، Duplex F51 (1.4462)، Super Duplex F55 (1.4501)، Hastelloy C276 (2.4819)، Monel 400 (2.4360)، Stainless steel 6Mo (1.4547)، Alloy 625 (2.4856)، وAlloy 825 (2.4858).
هل يناسب الموديل الوسائط العدوانية مثل الغاز الحامض؟
نعم؛ يحمل الموديل شهادات NACE MR0175/ISO 15156 وNORSOK M-630، وهناك خيارات مواد مقاومة للتآكل مثل Hastelloy C276 وSuper Duplex F55 للوسائط العدوانية.
ما مدى درجات الحرارة المدعومة؟
من -55 °C إلى +538 °C لكل من درجة حرارة الوسط والوسط المحيط.
ما وظيفة صمام الإغلاق؟
يعزل جهة العملية عن جهة الجهاز بأمان، ويشتمل على وظيفة تنفيس ليكون نقطة سحب للأجهزة؛ وعند تعطل المقعد الناعم يضمن مقعد معدن-إلى-معدن إغلاقًا آمنًا.
ما مستوى الحماية من الدخول؟
IP65.
لماذا يُفضَّل الصمام الكروي في بعض التطبيقات؟
عند التعامل مع وسائط سائلة أو متسخة، يُنصح بالصمامات الكروية لأن تجويفها الداخلي المستقيم يسهّل التنظيف.
اجمع IBF1 لمهمتك
يُبنى رقم المادة تلقائيًا. عند الشك — تواصل مع مهندس؛ سنساعدك حسب معطيات الخط.
- وظيفةSingle Block
- نوع التصميمFlanged/Threaded
- الإصدارBall Process design
- معيار التوصيلASME B16.5
- حجم وصلة العملية—
- تصنيف الضغط—
- نوع التوصيلRaised Face Spiral - 3.2 ... 6.3 μm [125 ... 250 μin]
- اتصال الجهاز1/2" NPT female axial
- مادة الجسمStainless steel 316/316L - 1.4401/1.4404 - S31600/S31603
- تغليف الموادRTFE
- خيارات مقبض الصمامwithout
- وصلة التهوية1/2" NPT female with plug
- ميزات تصميم خاصةwithout
- إكسسوارات الشهاداتNACE MR0175 Sour Gas Service & Inspection certificate 3.1, EN 10204, all wetted parts material
أكمل التهيئة
اختر جميع الخيارات لإرسال الطلب.
| الطراز | IBF1 |
| السلسلة | IBF |
| النوع الفرعي | Monoblock valve manifold |
| نطاق الضغط | 0…690 bar · 0…10000 psi · 0…210 bar · 0…420 bar |
| وصلة العملية | Flange ½" ... 2" / class 150 ... class 250Flange DN 15 ... DN 25 / PN 16 ... PN 100Flange ½" ... 2" class 150 ... 2500DN 15 ... DN 25 PN 16 ... PN 100Flange 1/2"...2" class150...class2500 ASME B16.5Flange DN15...DN25 PN16...PN100 EN1092-1 |
| درجة حرارة العملية | −55…+538 °C |
| مادة العلبة | Stainless steel 316L, Duplex F51 (1.4462), Super Duplex F55 (1.4501), Hastelloy C276 (2.4819), Monel 400 (2.4360), Stainless steel 6Mo (1.4547), Alloy 625 (2.4856), Alloy 825 (2.4858) |
| مادة الأجزاء الملامسة | Stainless steel 316L, Duplex F51 (1.4462), Super Duplex F55 (1.4501), Hastelloy C276 (2.4819), Monel 400 (2.4360), Stainless steel 6Mo (1.4547), Alloy 625 (2.4856), Alloy 825 (2.4858) |
| مادة الإحكام | PEEK, RTFE, Graphite |
| حرارة المحيط | −55…+538 °C |
| تصنيف IP | IP65 |
| الشهادات | EACNORSOK M-630NACE MR0175/ISO 15156CENACE |
| لغات ورقة البيانات | EN, DE |
| Monoblock, model IBF1 | |
|---|---|
| Standards used | |
| Design | ■ EEMUA publication 182, specification for integral block-and-bleed valve manifolds ■ ASME B16.34, valves - flanged, threaded and welding end ■ ASME BPVC section VIII, rules for construction of pressure vessels division 1 ■ ASME B31.1, power piping ■ ASME B31.3, process piping ■ ISO 17292, metal ball valves for petroleum, petrochemical and allied industries ■ MSS SP-99, valves for measuring instruments ■ ASME B16.5, pipe flanges and flange fittings ■ ASME B1.20.1, pipe threads, general purpose (inch) |
| Tests | ■ API 598, valve inspection and testing ■ ISO 5208, pressure testing of metallic valves with leakage rate A ■ MSS SP-61, pressure testing of valves ■ DIN EN 12266-1, pressure tests, test procedures and acceptance criteria for industrial valves ■ API607/API6FA/ISO 10497 fire test for valves |
| Material requirement | ■ NACE MR0175 / ISO 15156, use in H₂S-containing environments in oil and gas production ■ NORSOK M-630, specification for use in pipelines (Norway) |
| Marking | ASME B16.34, valves - flanged, threaded and welding end |
| Pressure-temperature limits (for diagram, see page 5) | The limits for operating pressure and temperature depend on the sealing material. |
| Valve type (see next page) | The shut-off valve can be defined as a ball valve or as a needle valve with OS&Y bonnet. |
| Process connection | ■ Flange ½" ... 2" / class 150 ... class 2500, following ASME B16.5 ■ Flange DN 15 ...DN 25 / PN 16 ...PN 100, following EN 1092-1 |
| Surface roughness Ra of the sealing face | |
| Following ASME B16.5 | ■ RF: 3.2 ... 6.3 μm [125 ... 250 μin] (spiral surface) ■ RJ: 1.6 μm [63 μin] |
| Following EN 1092-1 | ■ Form B1: 3.2 ... 6.3 μm [125 ... 250 μin] ■ Form B2: 0.8 ... 3.2 μm [32 ... 125 μin] |
| Instrument connection | ■ ½NPTfemale, axial ■ ½NPTfemale, swivel adapter, axial ■ G½female, swivel adapter, axial ■ Flange connection |
| Vent connection | ■ Without ■ ½NPTfemale, plug screw is included in delivery, though not pre-fitted. ■ ½NPTfemale, with vent screw ■ ¼NPTfemale, plug screw is included in delivery, though not pre-fitted |
| Anti-tamper version | ■ Without ■ With padlock |
| Wetted parts | |
|---|---|
| Valve body and fittings, valve seat, valve stem, bonnet body, spindle tip | ■ Stainless steel 316L (standard) ■ Duplex F51 (1.4462) ■ Super Duplex F55 (1.4501) ■ Hastelloy C276 (2.4819) ■ Monel 400 (2.4360) ■ Stainless steel 6Mo (1.4547) ■ Alloy 625 (2.4856) ■ Alloy 825 (2.4858) |
| Sealing 1) | ■ PEEK (ball valve seat), temperature range: -55 ...+260 °C [-67 ...+500 °F] ■ RTFE (ball valve seat), temperature range: -55 ...+204 °C [-67 ...+400 °F] ■ Graphite (needle valve sealing packing), temperature range: -55 ...+538 °C [-67 ... +1,000 °F] |
| Non-wetted parts | |
| Bonnet, valve spindle, locking plate, locking pin, product label, screws | Stainless steel |
| Lever handle | Stainless steel, PVC coated |
| T-bar handle | Stainless steel |
| Sealing material | Max. permissible operating pressure in bar at temperature in °C | Max. permissible operating pressure in psi at temperature in °F | |
|---|---|---|---|
| Ball valve seat | PEEK 1) | 690 bar at 38 °C | 10,000 psi at 100 °F |
| 276 bar at 260 °C | 4,000 psi at 500 °F | ||
| RTFE 2) | 210 bar at 38 °C | 3,000 psi at 100 °F | |
| 138 bar at 204 °C | 2,000 psi at 400 °F | ||
| Needle valve sealing packing | Graphite | 420 bar at 38 °C | 6,000 psi at 100 °F |
| 209 bar at 538 °C | 3,030 psi at 1,000 °F |
| Logo | Description | Country |
|---|---|---|
| EAC (option) Machinery directive | Eurasian Economic Community |
عرض الكل (5)
| Logo | Description |
|---|---|
| - | PMI 1) test certificate (option) All wetted parts |
| - | Type tested for fire safety in accordance with API 607, ISO 10497, BS 6755-2 2) |
