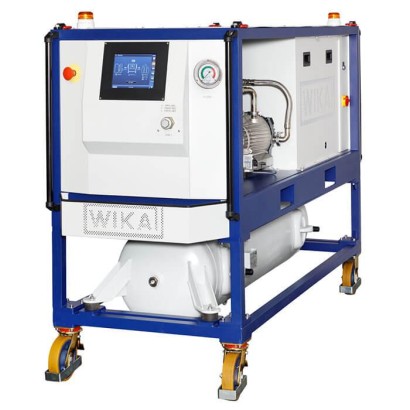

GPU_S_2000_GPU_S_3000

تحت الطلب

WIKA · حلول غاز SF6 · العائلة GPU

معدات خدمة SF 6 مع نظام أمان

Name: معدات خدمة SF 6 مع نظام أمان
Brand: WIKA

لملء وتنظيف واستعادة غاز SF 6

النطاق

0…50 bar abs

الحماية

IP42

CERoHS

السعر

حسب الطلب

يعتمد على التكوين

طلب عرض سعر

+38 (067) 285-77-70·info@avigan.com.uaViberTelegram

الوصف

معدات خدمة لغاز SF 6 من WIKA تُستخدم لملء وتنظيف واستعادة الغاز من المفاتيح الكهربائية والمعدات المملوءة بـ SF 6. تعتمد على ضاغط بدون زيت وضاغط تفريغ، مع خيارات للترشيح في الموقع وصولاً إلى الرطوبة المطلوبة. تُختار نسخة GPU-S-2000 عند الحاجة إلى تحكم أمان معتمد SIL 2.

المزايا

ضاغط بدون زيت وضاغط تفريغ
خيار الترشيح الغازي في الموقع حتى الرطوبة المرغوبة
تحكم رقمي في التعبئة لمنع تجمد أسطوانات الغاز
جهد صيانة منخفض
تحكم أمان معتمد SIL 2، مستشعرات وخلية حمل

الأسئلة والأجوبة

ما الفرق بين نسختي GPU-S-2000 وGPU-S-3000؟

تتميز نسخة GPU-S-2000 بإضافة تحكم أمان SIL-2 مقارنة بالنسخة الأساسية؛ البيانات المتاحة لا توفر تفاصيل إضافية عن GPU-S-3000.

ما نطاق الضغط الذي تعمل به المعدات؟

وفق البيانات المتاحة، تشمل النطاقات 0 … 10 bar abs و0 … 50 bar abs و0 … 1.2 bar abs.

ما الشهادات التي تحملها المعدات؟

المعدات تحمل شهادات CE وRoHS، كما أن نظام الأمان معتمد SIL 2.

ما هي حماية الدخول (IP) للمعدات؟

حماية الدخول IP42.

ما هي وصلات العملية المتاحة؟

الوصلات المتاحة هي DN 20 وDN 40.

ما نطاق درجة الحرارة المحيطة للتشغيل؟

تعمل المعدات ضمن نطاق 0 … +40 °C.

ما وظيفة التحكم الرقمي في الملء؟

يمنع التحكم الرقمي في الملء تجمّد أسطوانات الغاز أثناء عملية الملء.

هل يمكن ترشيح الغاز في الموقع؟

نعم، تتوفر إمكانية ترشيح الغاز في الموقع وصولاً إلى الرطوبة المطلوبة.

التعريف

السلسلة	GPU
النوع الفرعي	Handling equipment

نطاق القياس

نطاق الضغط

0…10 bar abs · 0…50 bar abs · 0…1.2 bar abs · 0…10 bar abs. · 0…50 bar abs. · 0…1.2 bar abs.

دقة القياس

مستوى السلامة الوظيفية (SIL)

SIL 2

ظروف العملية

وصلة العملية

DN 20DN 40

بيئة التشغيل

حرارة المحيط	+0…+40 °C
تصنيف IP	IP42
الوزن	800 kg

الشهادات والموافقات

الشهادات

CERoHS

تفاصيل إضافية

لغات ورقة البيانات

جداول من ورقة البيانات

Basic information
Models
GPU-B-2000	SF₆ handling equipment in fully automated basic version
GPU-S-2000	SF₆ handling equipment with additional SIL 2 safety control
GPU-B-3000	SF₆ handling equipment at the highest performance level
GPU-S-3000	SF₆ handling equipment with additional SIL 2 safety control and the highest performance level
Digital display	10'-colour LCD touchscreen
Connections
Gas-insulated switchgear (GIS)	1 x valve DN 20	Pressure range: 0 ... 10 bar abs. [0 ... 145 psi abs.]
Gas cylinder	2 x valve DN 20	Pressure range: 0 ... 50 bar abs. [0 ... 725 psi abs.]
Atmosphere	1 x valve DN 20	Pressure range: 0 ... 1.2 bar abs. [0 ... 17 psi abs.]
Operating voltage	■ AC 400 V, 3-phase, 50/60 Hz ±10% ■ AC 240 V, 3-phase, 50/60 Hz ±10% ■ AC 208 V, 3-phase, 50/60 Hz ±10%
Filter element	■ Molecular sieve ■ Aluminium oxide ■ Particle filter: 1 μm ■ Max. water absorption: 75 g [2.65 oz] or 2 x 75 g [2.65 oz]
Integrated tank, storage capacity	■ Without tank ■ 300 litres ■ 600 litres ■ Stowage for 6 gas cylinders ■ Stowage for 10 gas cylinders
Integrated gas cylinder scales	Without scales	-
Without scales with pull-out, fixed to the GPU	Measuring range 0 ... 120 kg [0 ... 264.56 lb] Accuracy: ±50 g [±1.76 oz]
Mobile scales	Measuring range 0 ... 136 kg [0 ... 299.83 lb] Accuracy: ±68 g [±2.4 oz]
Extension of function	■ Humidity sensor to measure the humidity content and filtering to a target humidity value ■ Additional process connection for the simultaneous evacuation of air from gas compartments.
Tyres	■ Solid rubber,∅200mm [7.874 in], with rollover protection ■ Chassis with solig rubber wheels, 406 x 103 mm[15.98 x 4.05 in]
Ingress protection	IP42
Weight
Without tank	Approx. 800 kg [1,764 lb]
Without tank and wheels	Approx. 800 kg [1,764 lb]
With empty 300-litre tank	Approx. 1,250 kg [2,756 lb]
With empty 600-litre tank	Approx. 1,300 kg [2,867 lb]
With empty stowage for 6 gas cylinders	Approx. 1,050 kg [2,315 lb]
With empty stowage for 10 gas cylinders	Approx. 1,175 kg [2,591 lb]

Operating conditions

Operating temperature	0 ... 40 °C [32 ... 104 °F]
Storage temperature range	-20 ...+60 °C [-4 ...+140 °F]
Humidity	< 95 %relative humidity
Condensation	Non-condensing

Oil-less compressor (SF₆ gas)

Output pressure	Gas flow rate
50 bar abs.	■ 6 m³/h at 50 Hz ■ 7.3 m³/h at 60 Hz
	■ 10.2 m³/h at 50 Hz ■ 12.3 m³/h at 60 Hz
	■ 15 m³/h at 50 Hz ■ 18.5 m³/h at 60 Hz

Oil-less vacuum compressor (SF₆ gas)

Final vacuum	Gas flow rate
< 5 mbar abs.	■ 4.8 m³/h at 50 Hz ■ 5.8 m³/h at 60 Hz
< 1 mbar abs.	10 m³/h at 50/60 Hz
	■ 18 m³/h at 50 Hz ■ 21 m³/h at 60 Hz
	■ 35 m³/h at 50 Hz ■ 43 m³/h at 60 Hz

عرض الكل (7)

Vacuum pump (air)
Final vacuum	Gas flow rate
< 0.1 mbar abs.	■ 40 m³/h at 50 Hz ■ 48 m³/h at 60 Hz
	■ 63 m³/h at 50 Hz ■ 76 m³/h at 60 Hz
	■ 100 m³/h at 50 Hz ■ 120 m³/h at 60 Hz
	■ 85 m³/h at 50 Hz dry-running vacuum pump ■ 110 m³/h at 60 Hz dry-running vacuum pump

Logo	Description	Country
	EU declaration of conformity	European Union
	EMCDirective
	Machinery Directive
	RoHS directive

Description		Order number
Hoses 1)
Nominal width DN 8	3 m[9.84 ft]	14294449
5 m[16.40 ft]	14330878
10 m[32.81 ft]	14335098
15 m[49.20 ft]	14307929
Nominal width DN 20	3 m[9.84 ft]	14290070
5 m[16.40 ft]	14307900
10 m[32.81 ft]	14327574
15 m[49.20 ft]	14307926
Adapter
DN 8 (male) to DN 20 (female), brass		14096583
DN 8 (female) to DN 20 (male), brass		14284870
Oil for vacuum pump, 1 litre		On request
GPU-x-x000 filter set		14418175
Service kit for compressor (SF₆ gas)		On request (serial number of the equipment is required)
Service kit for vacuum compressor (SF₆ gas)		On request (serial number of the equipment is required)
Service kit for vacuum pump (air)		On request (serial number of the equipment is required)
GPU-x-x000 Tarpaulin		14182499 (only for version with 300-litre tank)
Trailer		On request
