عداد تدفق
الوصف

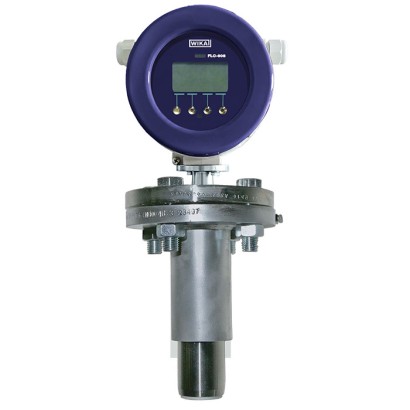

نسخة عداد التدفق بالادخال FLC-2770 هي حل اقتصادي وموثوق لقياس التدفق. وهي متاحة بأطوال مختلفة بحيث يمكن مواءمتها مع أقطار أنابيب مختلفة، وبالتالي توفر نطاقًا واسعًا من التطبيقات. يمكن قياس السوائل ذات التوصيلية الكهربائية التي تبلغ على الأقل 5 μs/cm.
يجب تركيب جهاز القياس على أنبوب فارغ بزاوية 90° بالنسبة لاتجاه التدفق. عمق الإدخال يساوي 1/8 من قطر أنبوب التدفق.
يقوم محول إشارة من WIKA، إما متصل مباشرةً بالجهاز أو منفصلًا عنه (مثل الطراز FLC-608)، باكتشاف فرق الجهد بين الأقطاب الكهربائية، ويعالج الإشارة لحساب التدفق، ويدير الاتصال مع أنظمة التحكم الخارجية.
Model FLC-2770
المزايا
- لا تأثير على التدفق بسبب عمق إدخال منخفض
- لقطرات أنابيب تصل إلى 2,000 mm
الأسئلة والأجوبة
ما نوع السوائل التي يمكن قياسها بالطراز FLC-2770؟
يمكن قياس السوائل ذات التوصيلية الكهربائية التي تبلغ على الأقل 5 μs/cm، مثل الماء في تطبيقات إدارة المياه.
ما هو أقصى قطر أنبوب يدعمه هذا العداد؟
يدعم العداد أقطار الأنابيب حتى 2,000 مم، ويتوفر بأطوال مختلفة لمواءمته مع أقطار مختلفة.
ما هي دقة القياس؟
دقة القياس هي 3.0 %.
ما هي درجات الحرارة المسموح بها؟
درجة حرارة الوسط ودرجة الحرارة المحيطة في النطاق -40 … +80 °C.
ما هي وصلة العملية المتاحة؟
شفة UNI 6084، DN 40، PN 40 من فولاذ كربوني، أو شفة UNI 2278، DN 40، PN16 من SS304.
هل الجهاز معتمد للاستخدام في المناطق الخطرة (القابلة للانفجار)؟
لا تتضمن البيانات المتاحة أي اعتماد لحماية من الانفجار لهذا الطراز؛ الشهادات المذكورة هي CE وتوجيه EMC EN 61326 وتوجيه الجهد المنخفض.
ما مدى تأثير تركيب العداد على التدفق داخل الأنبوب؟
بفضل عمق الإدخال المنخفض — الذي يساوي 1/8 فقط من قطر الأنبوب — لا يتسبب الجهاز في أي تداخل مع التدفق.
ما الفرق بين خيارات محوّل الإشارة؟
يتوفر الجهاز بمحوّل إشارة مدمج أو منفصل عنه (مثل الطراز FLC-608)، حيث يقوم المحوّل باكتشاف فرق الجهد بين الأقطاب ومعالجة الإشارة لحساب التدفق والتواصل مع أنظمة التحكم الخارجية. ---
| الطراز | FLC-2770 |
| السلسلة | FLC |
| النوع الفرعي | Insertion version with flange |
| قطر الأنبوب | 2000 mm |
| الدقة | 3 % |
| وصلة العملية | Flange, UNI 6084, DN 40, PN 40, carbon steelFlange, UNI 2278, DN 40, PN16, SS304 |
| درجة حرارة العملية | −40…+80 °C |
| أقصى ضغط للعملية | 25 bar |
| تقنية القياس | magnetic |
| مادة الأجزاء الملامسة | SS304, Carbon steel, Polyoxymethylene, 316L |
| حرارة المحيط | −40…+80 °C |
| تصنيف IP | IP68 |
| الشهادات | CEEMC directive EN 61326Low voltage directive |
| لغات ورقة البيانات | EN |
| Available pipe diameters | 80 ...2,000mm |
|---|---|
| Operating pressure | ≤ 25 bar |
| Medium temperature | ■ -40 ...+80 °C [-40 ...+176 °F] for separated version ■ -40 ...+60 °C [-40 ...+140 °F] for compact version |
| Materials | |
| Pipe end | SS304 |
| Sensor housing | SS304 |
| Flange | Carbon steel, SS304 |
| Junction box | Polyoxymethylene |
| Electrodes | 316L |
| Ingress protection per EN 60529 | IP68 (continuous immersion to 1.5 m) |
| Compatible signal converters | ■ Model FLC-608 ■ Model FLC-406 |
| Electrical connection | Cable gland M20 x 1.5, terminal block and sealing resin |
| Version | Max. diameter of the flow tube | Dimension Ltot | Dimension L10 |
|---|---|---|---|
| A | 500 | 199 | 125 |
| B | 1,000 | 269 | 190 |
| C | 1,600 | 348 | 265 |
| D | 2,000 | 414 | 335 |
| Logo | Description | Country |
|---|---|---|
| EU declaration of conformity | European Union | |
| EMCdirective EN 61326 emission (group 1, class B) and immunity (industrial application) | ||
| Low voltage directive |
