محول قوة حلقي هيدروليكي
الوصف
يتيح محوّل قوة حلقة هيدروليكية طراز F6154 بتصميم شديد التحمل قياس وعرض القوى في ظروف بيئية قاسية. تتراوح مجالات القياس من 25 kN إلى 1,500 kN [5,620 lbf إلى 337,213 lbf]. يمكن العثور على تطبيقات لقياس القوة الهيدروليكية في تصنيع المعدات، وفي أعمال الجيوتقنية والهندسة الإنشائية المتخصصة للأساسات، وفي بناء الأجهزة والآلات الخاصة، وكذلك ضمن أنظمة القياس والتحكم.
يمكن، بشكل اختياري، إجراء توصيل جهاز العرض باستخدام أنبوب شعري أو خرطوم قياس. يتيح ذلك قراءة قيمة القياس بشكل مريح. علاوة على ذلك، يوفّر خرطوم القياس إمكانية "الفصل دون أي خسائر"، مما يتيح استبدال جهاز العرض دون الحاجة إلى فك وحدة قياس القوة.

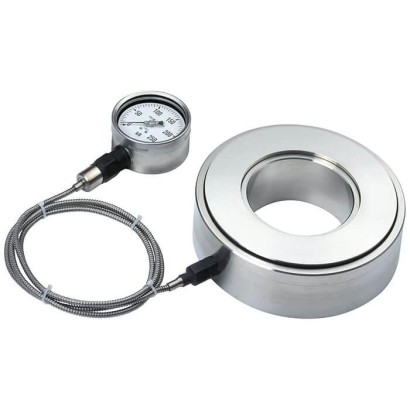

محول قوة حلقة هيدروليكية، طراز F6154
يستخدم قياس القوة الهيدروليكية تركيبة المكبس-الهيكل مع أختام مختلفة كوحدة استشعار. القوة المؤثرة هي ناتج المساحة والضغط. لعرض الضغط، يمكن استخدام إما مقياس ضغط أو حساسات ضغط أو أجهزة قياس ضغط مع أجهزة توصيل. يمكن تحديد تدريج جهاز العرض بوحدات مختلفة، مثلًا في N أو kN أو kg أو t.
المزايا
- مدى القياس 0 ... 25 kN إلى 0 ... 1,500 kN [5,620 lbf إلى 337,213 lbf]
- خطأ الخطية النسبي: ±1.0 ... 1.6 % F nom مع مقياس ضغط تناظري، ±0.5 % F nom مع مقياس ضغط رقمي أو مستشعر ضغط
- ±1.0 ... 1.6 % F nom مع مقياس ضغط تناظري
- ±0.5 % F nom مع مقياس ضغط رقمي أو مستشعر ضغط
- سكتة المكبس ≤ 0.8 mm [≤ 0.03 in]
- يعمل بدون جهد تغذية
- ضمان عدم التسرب لمدة 5 سنوات
الأسئلة والأجوبة
ما هو مجال قياس القوة لهذا المحوّل؟
تتراوح المجالات من 0 ... 25 kN إلى 0 ... 1,500 kN، أي ما يعادل 5,620 lbf إلى 337,213 lbf.
ما مدى دقة القياس؟
±1.0 ... 1.6 % Fnom عند استخدام مقياس ضغط تناظري، و±0.5 % Fnom عند استخدام مقياس ضغط رقمي أو حساس ضغط.
كيف يتم توصيل جهاز العرض بالمحوّل؟
يمكن التوصيل مباشرة مع وصلة، أو عبر أنبوب شعري، أو عبر خرطوم قياس. ويوفّر خرطوم القياس إمكانية "الفصل دون أي خسائر"، مما يتيح استبدال جهاز العرض دون فك وحدة قياس القوة.
هل يحتاج المحوّل إلى جهد تغذية؟
لا، يعمل المحوّل الهيدروليكي دون جهد تغذية، حيث يُعرض الضغط عبر مقياس ضغط أو حساس ضغط.
ما هي درجات الحرارة المسموح بها للمحيط والوسط؟
يدعم المحوّل نطاق درجة حرارة من -25 °C إلى +90 °C لكل من المحيط والوسط.
ما هي درجة الحماية من الغبار والماء؟
درجة الحماية IP65.
هل هناك حماية من التحميل الزائد؟
نعم، يتحمل المحوّل تحميلاً زائداً حتى 130 %.
ما الذي يميز طراز F6154 عن غيره؟
إنه نسخة شديدة التحمل تصل إلى 1,500 kN، مصممة للظروف البيئية القاسية، مع ضمان عدم التسريب لمدة 5 سنوات وعمل دون جهد تغذية. ---
| الطراز | F6154 |
| النوع الفرعي | Hydraulic ring force transducer |
| نطاق القوة | 25…1500 kN · 5620…337213 lbf |
| فئة الدقة | ±0.5 % Fnom (with digital pressure gauge or pressure sensor), ±1.0...1.6 % Fnom (with analogue pressure gauge) |
| درجة حرارة العملية | −25…+90 °C |
| نوع التثبيت | Direct mounting with adapter, Capillary, Measuring hose |
| مادة خلية الحمل | Stainless steel, Plastic |
| حرارة المحيط | −25…+90 °C |
| تصنيف IP | IP65 |
| الوزن | 20.5 kg |
| الشهادات | EACCERoHSEU Declaration of ConformityEMC DirectiveRoHS DirectiveEMV-Directive |
| حماية من الحمل الزائد | 130 % |
| لغات ورقة البيانات | EN |
| Logo | Description | Country |
|---|---|---|
| EU Declaration of Conformity | European Union | |
| EMCDirective | ||
| RoHS Directive | ||
| EAC (Option) | Eurasian Economic Community | |
| EMV-Directive |
| ØA | ØB | ØC | ØD | ØE | F | G | H | I | J | K | L | ØM |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 225 | 142 | 125 | 200 | 250 | 75 | 5 | 22.5 | 20 | 12.5 | 34 | approx.320 | 63 |
| [8.86] | [5.6] | [4.9] | [7.87] | [9.84] | [2.95] | [0.2] | [0.89] | [0.79] | [0.49] | [1.34] | [12.6] | [2.48] |
| Version | Pressure gauge | Digital pressure gauge | Options | ||
|---|---|---|---|---|---|
| Rated force | System pressure | Model 213.40 | Model DG-10 | Measuring hose DN 2 (max. L) | Capillary (max. L) |
| kN | bar | m | m | ||
| 25 [5,620] | 10 | ■ | - | 1.0 | 2.0 |
| 40 [8,992] | 16 | ■ | - | 1.0 | 2.0 |
| 50 [11,240] | 20 | - | ■ 1) | 1.5 | 2.0 |
| 60 [13,488] | 25 | ■ | - | 1.5 | 2.0 |
| 100 [22,481] | 40 | ■ | - | 1.5 | 2.0 |
| 120 [26,977] | 50 | - | ■ | 2.0 | 2.0 |
| 150 [33,721] | 60 | ■ | - | 2.0 | 2.0 |
| 250 [56,202] | 100 | ■ | ■ | 2.0 | 2.0 |
| 400 [89,924] | 160 | ■ | ■ | 2.0 | |
| 600 [134,885] | 250 | ■ | ■ | 3.2 | Other lengths on |
| 1,000 [224,809] | 400 | ■ | ■ | 3.2 | request |
| 1,500 [359,694] | 600 | ■ | ■ | 3.2 | |
| Other rated loads and versions on request |
